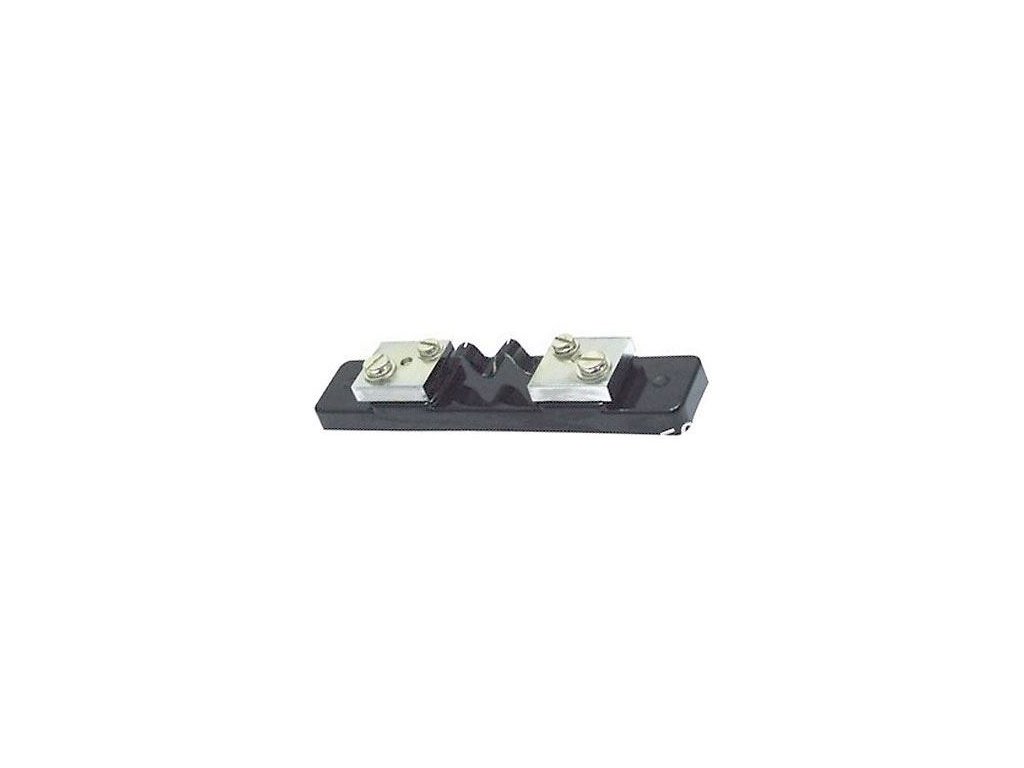

Bočník FL-2, 20A/75mV

Podrobný popis

Proudový bočník typ FL-2 pro měření stejnosměrných proudů do 20A je vhodný jako doplněk pro panelové multimetry, pro měření vyšších proudových odběrů.
Úbytek napětí při 20A je roven 75mV.

Bočníkje nízkoohmový rezistor připojený sériově s zátěží (spotřebičem). Slouží k měření nebo detekci proudu procházejícího zátěží. Prochází-li zátěží (a tedy i bočníkem) proud, vzniká na bočníku úbytek napětí, který je úměrný procházejícímu proudu dle Ohmova zákona, tento úbytek lze měřit voltmetrem.

Specifikace:
Označení: FL-2
Jmenovitý proud: 20A DC
Úbytek napětí: 75mV/20A
Přetížení: 120% jmenovitého proudu, max. 2 hodiny
Přesnost měření: 0.5%
