Detektor pohybu, modul PIR NC-SR501

Podrobný popis

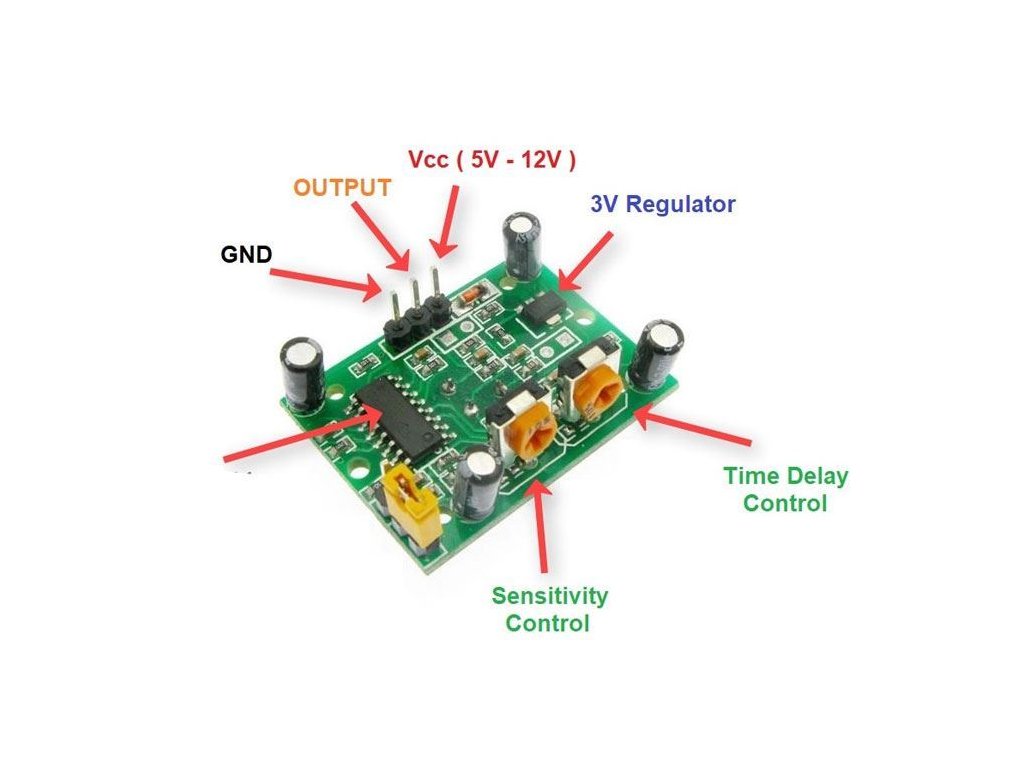

Modul s PIR čidlem pro všestranné použití. Trimrem lze nastavit citlivost a dobu sepnutí. Letovací propojka MD pro opakovatelné sepnutí H (standardně zapojená, časová prodleva se počítá až po odchoduz prostoru detekce) a neopakovatelné sepnutí L (časová prodleva se počítá od okamžiku detekce). Trimr blíž IO ovládá citlivost senzoru, vzdálenější pak dobu sepnutí. Jumper pak umožňuje volbu mezi pevným vypnutím po čase nebo až poté, co senzor zaznamená konec pohybu. Po startu trvá cca 1 minutu než senzor začne pracovat. Mezitím se může 0x - 3x sepnout. Po minutě přechází do stand-by. Doba blokování čidla po vypnutí senzoru je 2,5s pro zamezení rušení senzoru indukční složkou.

**Specifikace:**
Napájecí napětí: 5-20V.
Výstupní napětí: 3V (stabilizátor)
Doba sepnutí: 5s - 200s.
Dosah detekce: cca 7m.
Úhel detekce: menší než 120°.
Klidový proud: méně než 50uA.
Pracovní teplota: -15°C - +70°C.
Rozměr: 32x24x24mm.
