Detektor kabelů LA-1012

Podrobný popis

Detektor kabelů LA-1012

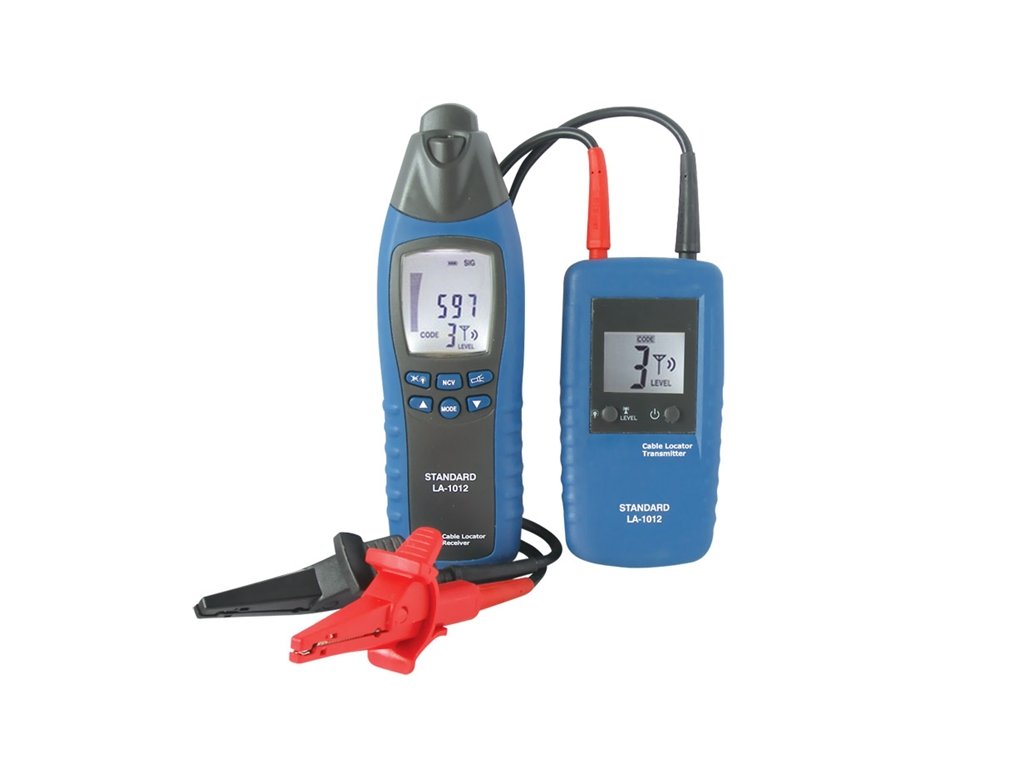

Kabelový lokátor je sestaven ze dvou částí - z vysílače a z přijímače. Tyto části jsou přenosné měřicí přístroje a používají se k detekci a trasování vodičů a kabelů.

Signál generovaný vysílačem je v podstatě modulovaný proud, který vytváří slabé magnetické pole v okolí vodiče. Toto elektromagnetické pole indukuje v cívce přijímače napětí. Toto indukované napětí je zesíleno, dekódováno a přijímačem převedeno na původní signál. Výsledek je zobrazen na displeji.

Nastavené parametry vysílače musí odpovídat typu měřeného vodiče a musí s vodičem tvořit uzavřený proudový obvod.

• Vyhledávání vodičů pod omítkou, přerušení vodičů, zkraty na vodičích
• Trasování vodičů uložených v zemi
• Detekce pojistek a přiřazení proudových obvodů
• Trasování zásuvek a distribučních zásuvek, které byly náhodou skryty pod omítkou
• Detekce přerušených vodičů a zkratů u rozvodů podlahových topení
• Trasování kovových trubek rozvodů vody a topení
• Ve všech oblastech použití (jak pod napětím, tak bez napětí) jsou prováděny bez použití nějakých dodatečných pomůcek
• Na displeji vysílače se zobrazuje přenosová úroveň, přenosový kód a přítomnost cizího napětí
• Přijímač zobrazuje úroveň příjmu, přenosový kód a současně detekuje přítomnost síťového napětí
• Automatické a manuální nastavení citlivosti
• Možnost vypnutí akustického signálu přijímače
• Auto-Power-Off (funkce automatického vypnutí)
• Podsvícení
• Možnost přisvícení, pokud pracujete v podmínkách s nevyhovujícím osvětlením

TECHNICKÉ SPECIFIKACE:

Vysílač:
• Výstupní signál: 125 kHz
• Detekce externího napětí: ano
• Rozsah napět: 12V - 400V
• Frekvenční rozsah: 0 - 60Hz
• Displej: LCD
• Detekce externího napětí: max. 400V AC/DC
• Kategorie přepětí: CAT III 300V
• Stupeň vyzařování: 2
• Automatické vypnutí: přibližně po jedné hodině nečinnosti
• Napájení: 1x 9V baterie (NEDA 1604, 6F22)
• Spotřeba: max. 18mA
• Pojistka: F0,5A 500V, 6,3 x 32 mm
• Provozní teplota: 0 až 40°C, max 80% RH (bez kondenzace)
• Skladovací teplota: -20 až 60°C, max 80% RH (bez kondenzace)
• Nadmořská výška: až do 2000 m
• Rozměry: 130 x 69 x 32mm
• Hmotnost: cca 130g

Přijímač:
• Hloubka trasování: závisí na materiálu a aplikaci
• Mód lokace kabelu: cca 0 - 2m (jednofázová aplikace) , cca 0 - 0,5m (dvoupólová aplikace)
• Detekce napětí: cca 0 - 0.4m
• Displej: LCD s funkcemi a analogovým zobrazením
• Napájení: 1x 9V baterie (NEDA 1604, 6F22)
• Spotřeba: cca 23mA (bez podsvícení nebo osvětlení) , cca 35mA (s podsvícením), max. 40mA (podsvícení a osvětlení)
• Automatické vypnutí: přibližně po 5 minutách nečinnosti
• Provozní teplota: 0 až 40°C, max 80% RH (bez kondenzace)
• Skladovací teplota: -20 až 60°C, max 80% RH (bez kondenzace)
• Nadmořská výška: až do 2000 m
• Rozměry: 192 x 61 x 37mm
• Hmotnost: cca 180g
