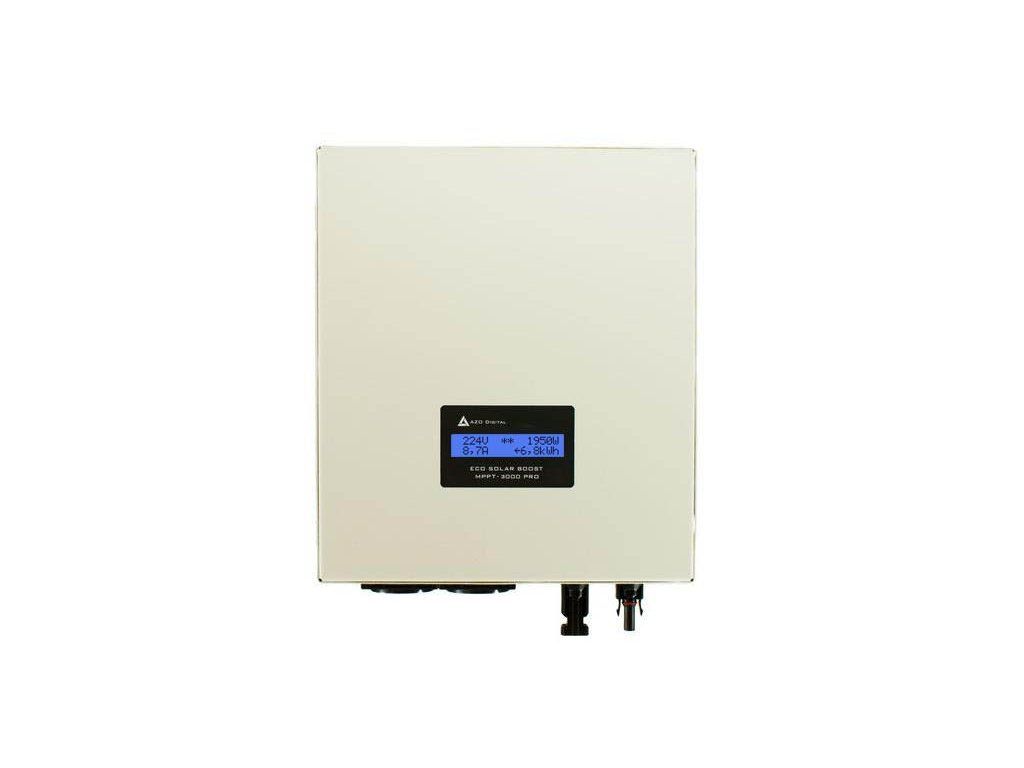

FVE regulátor MPPT 3,5 kW, ECO Solar Boost MPPT-3000 PRO pre fotovoltický ohrev vody

Podrobný popis

FVE regulátor MPPT 3,5 kW, ECO Solar Boost MPPT-3000 PRO pre fotovoltaický ohrev vody

MPPT striedač pre ohrev TÚV pracuje na princípe, že z jednosmerného napätia z fotovoltaických panelov vyrába striedavé nesínus napätia.
Pri premene napätia vyhľadáva optimálnu hodnotu pomocou funkcie MPPTracker tak, aby v danej chvíli získal čo najväčšiu účinnosť z panelov.
V podstate pre výber špirály aj počtu a typu panelov treba vychádzať z faktu, že na výstupe bude len o niečo menšie napätie ako na vstupe.

Informujte sa na možnosti využitia dotácie až 90 tis Sk na
Solárny ohrev vody-fotovoltaický ohrev vody TÚV
pre seniorov a domácnosti s nižšími príjmami
Nová zelená úsporám Light
https://novazelenausporam.cz/caste-otázky

Striedač ECO Solar Boost MPPT-3000 PRO umožňuje priame použitie systémov fotovoltaických panelov na napájanie odporových vykurovacích zariadení, ako sú elektrokotle, ohrievače, vykurovacie rohože atď.

Systém je jednoduchý, vyžaduje iba pripojenie zodpovedajúceho počtu (od 4 do 9 kusov) typických fotovoltaických panelov s prevádzkovým napätím cca 35V alebo zodpovedajúci počet ďalších a energetický prijímač, napr. elektrokotol, podlahový vykurovanie atď.

Konvertor ECO Solar Boost MPPT-3000 PRO je vybavený LCD displejom, ktorý používateľa informuje o parametroch FV inštalácie, ako sú:

napätie systému FV poľa
elektriny vyrábané FV panely
výstupný výkon
celková energia vyrobená v aktuálny deň
celkovú energiu vyrobenú v predchádzajúci deň
celková vyrobená energia (merané od prvého zapnutia)

Displej navyše zobrazuje aktuálne udalosti a zistené nezrovnalosti vo forme textových správ.
[LCD displej]

Jednosmerný prúd vznikajúci v paneloch, ktorý nie je možné napájať priamo vykurovacím zariadením, sa v meniči premieňa na striedavý prúd, ktorý je možné využiť na napájanie vykurovacích zariadení.

Maximálny výkon systému je 3,5 kW, menič má prioritný výstup číslo „1“ a závislý výstup číslo „2“.

Schéma inštalácie
[Najjednoduchšia inštalácia vykurovania]

To vám umožní pripojiť dve vykurovacie zariadenia, napríklad dva kotly, z ktorých jeden bude kúriť ako prvý a druhý, keď termostat prvého prestane prijímať energiu z meniča. Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltaických panelov bola maximálna.

Upozornenie! Vykurovacie zariadenia s elektronickými regulátormi je možné napájať iba z výstupu číslo 1.

Nižšie uvedená tabuľka ukazuje, ako vybrať optimálny ohrievač v závislosti od výkonu a napätia FV systému. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť FV systému na ohrev vody.

[Tabuľka výberu ohrievača pre ECO Solar Boost MPPT-3000 3,5kW PRO]

Ako vidíte, skutočný výkon 230V ohrievačov silne závisí od napätia FV systému, zelené sú optimálne ohrievače, oranžové príliš slabé, červené príliš silné.

Vstupné napätie[VDC]: 120 až 350 (VDC)
Výstupné napätie[VAC]: 120 až 350 (VAC)
Maximálny výkon: 3,5 kW
Max výstupného prúdu: 12A
Funkcia MPPT: ÁNO
Zapojenie FV panelov: Sériovo alebo sériovo paralelne
Priebeh napätia na výstupe: Modifikovaný sínus
VAC výstup č. 1: Priorita
VAC výstup č. 2: Závislý *
Ochrana proti podpätiu/prepätiu: ÁNO
Tepelná ochrana: ÁNO
Ochrana proti preťaženiu: ÁNO
Pracovná teplota:-25 °C ~ + 55 °C
Účinnosť: > 96 %
Chladenie: Aktívne
Napájací konektor: Konektor MC4
Výstupná zásuvka 230V: 2 x E (s kolíkom)
Puzdro: hliník
Stupeň krytia (IP): IP21
Rozmery dxšxv[mm]: 320x272x96
Hmotnosť[kg]: 4,1 kg
* Maximálny výkon systému je 3,5kW, striedač má prioritný výstup "1", ktorý má vždy napätie, a závislý výstup "2", ktorý sa zapne, keď nie je spotrebovaná žiadna energia na výstupe "1" a vypne sa keď je energia odoberaná z výstupu opäť "1"

Obsah balenia: regulátor

Panely na obrázku nie sú súčasťou balenia
