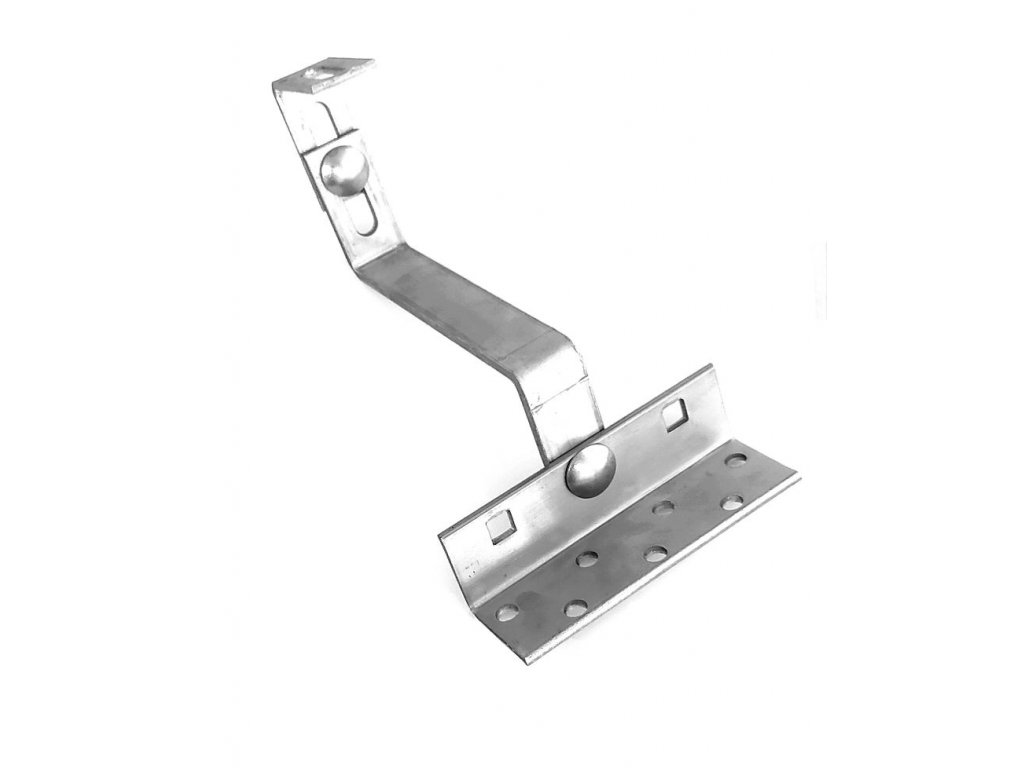

FVE strešný hák na škridlovú strechu DC-L typ Vario 140, 3x regulácia, nerez 1.4016

Podrobný popis

FVE strešný hák na škridlovú strechu DC-L typ Vario 140, 3x regulácia, nerez

Použitie nastaviteľného montážneho držiaka:
Na upevnenie FV modulov na šikmé strechy pokryté keramickými a betónovými škridlami.
Všade tam, kde sú štandardné strešné držiaky (nenastaviteľné) príliš krátke.

Zvláštnosť držiaka montážneho háku
Dlhý otvor strešného háku v hornej nastavovacej časti meria 40 x 11 mm.
Používa sa na pripojenie k hliníkovému profilu pomocou skrutky M10.

9 montážnych otvorov na základnej doske zaisťuje správne pripevnenie ku krokvám.
Montážny držiak nemusí byť nutne namontovaný centrálne na krokvy.
Je možná aj alternatívna inštalácia-flexibilné prispôsobenie polohy háku rozloženia dlaždice.

Špecifikácia:
Základňa 140x40x30 mm so 7 dierami priemer 9mm a 3 štvorcové diery na vyosenie
Dĺžka lišty medzi ohybmi: 140 mm
Výška nastaviteľná od cca 165 do 190 mm
Materiál: nerezová oceľ hrúbka 5mm

Použitie: na strešné tašky, betón, keramické dlaždice
Kompletné so skrutkami 2 x M10 a prírubovými maticami 2x M10 nerez
rozmery môžu byť s toleranciou jednotiek mm

Technický výkres háku v galérii
