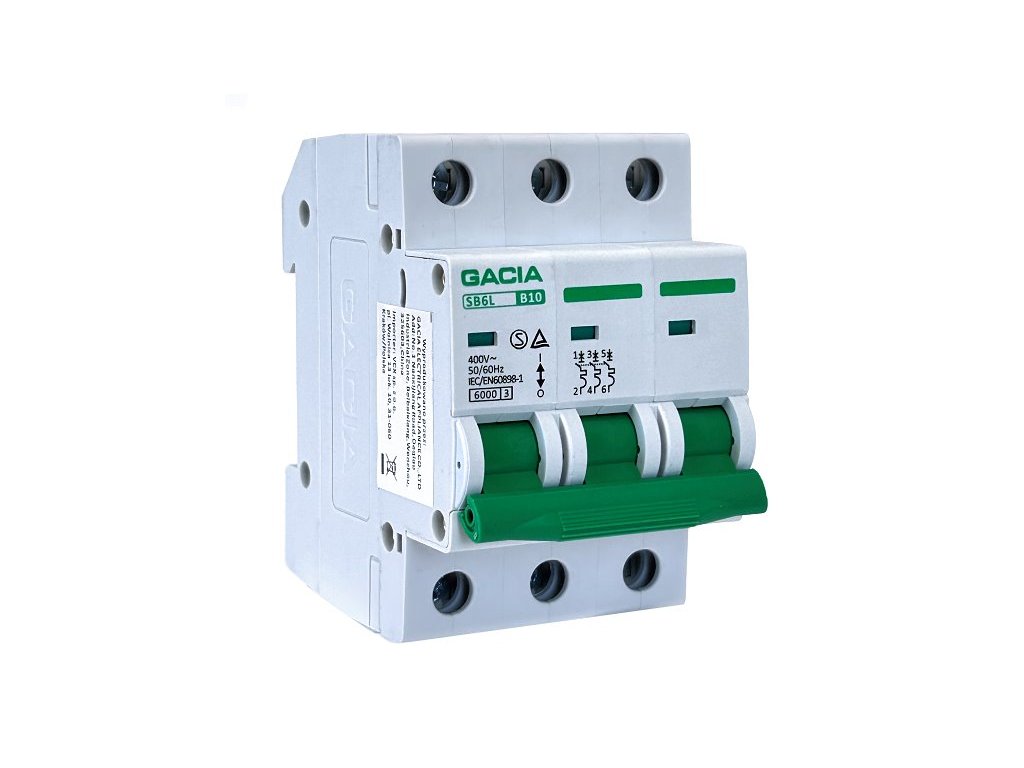

Jistič VCX GACIA SB6L 400V/10A/B/6kA 3fázový na DIN lištu

Podrobný popis

Jistič VCX GACIA SB6L 400V/10A/B/6kA/3P na DIN lištu

Nadproudový jistič, běžně nazývaný také jistič DS, je prvek elektrické instalace, jehož úkolem je přerušit kontinuitu obvodu, pokud proud tekoucí v tomto obvodu překročí bezpečnou hodnotu pro daný obvod. Tyto jističe jsou určeny ke kontrole a ochraně proti nadproudům (přetížení a zkratům) spotřebitelských obvodů elektrických instalací a zařízení v domácnostech a na dalších místech.

Instalační jističe SB6L se používají k ochraně proti přetížení a přepětí elektrických obvodů pracujících s napětím 240/415 V 50/60 Hz a jmenovitým proudem od 6A do 63A. Jističe SB6L lze příležitostně použít také jako hlavní jistič.

Jistič je vyroben v souladu s normou IEC/EN 60898-1 a má snadno čitelný indikátor vypnutí pro zvýšení bezpečnosti.

Jistič SB6L smí montovat pouze oprávněný personál. Před instalací odpojte napájení.

Instalační vypínač SB6L umožňuje bezpečnou a snadnou montáž na DIN lištu TH35 pomocí plastových svorek.

Technické parametry jističe


• Jmenovitý proud: 10 A
• Typ jističe: B
• Jmenovitá impulzní odolnost (1.2/50) Uimp: 6000
• Jmenovité napětí Ue: 415 V
• Jmenovitá izolace Ui: 500 V
• Proudová frekvence: 50/60 Hz
• Vyp. zkrat. schopnost lcn EN 60898 230V: 6 kA
• Elektrická životnost: 6000
• Mechanická životnost: 100000
• Indikátor provozní polohy: ano
• Stupeň krytí: IP 20
• Skladovací teplota: -30°C až +70°C
• Provozní teplota: -30°C až +50°C
• Maximální průřez připojovacích vodičů: 25 mm2
• Utahovací moment připojovacích svorek: 3 Nm
• Možnost připojení pomocí hřebenových lišt: ano

3-fázové nadproudové jističe

Třífázový nadproudový jistič, někdy také známý jako nadproudový jistič, je jednou z nejběžnějších součástí elektrické instalace. V povědomí veřejnosti však obvykle funguje jako zástrčka, pojistka nebo eska a lze jej nalézt v každém domácím nebo průmyslovém rozváděči.

Účelem třífázového nadproudového jističe je přerušit kontinuitu elektrického obvodu, jakmile zjistí, že protékající proud překračuje bezpečné hodnoty pro samotný obvod a elektrické zařízení.

Třífázový nadproudový jistič je určen ke kontrole a ochraně před účinky přetížení a zkratů v domácnostech. Lze rozlišovat mezi 3fázovými nadproudovými jističi typu B a typu C - první z nich přeruší obvod při 3-5násobku jmenovitého proudu.

Typ C je méně citlivý a k vypnutí potřebuje 5-10násobek tohoto proudu. Díky své účinnosti a univerzálnosti 3fázové nadproudové jističe pomalu vytlačují starší jističe s pojistkami.

K čemu se používají 3fázové nadproudové jističe typu B?

Třífázové nadproudové jističe - typ B někdy označované jako nadproudové jističe jsou jedním ze základních prvků každého elektrického obvodu. Jejich hlavním úkolem je chránit zařízení připojená k síti před účinky proudu protékajícího obvodem, který překračuje bezpečné hodnoty.

Třífázový nadproudový jistič - typ B chrání domácnost před přetížením a zkratem. Přerušuje obvod při 3-5násobku jmenovitého proudu, což znamená, že je citlivější než typ C.

Důležité je, že takzvané Ees lze někdy použít jako hlavní jistič pro celý obvod. Maximální průřez spínacích vodičů je 25 mm čtverečních a lze je připojit pomocí hřebenových lišt.

Třífázové nadproudové jističe - typ B poskytují univerzální ochranu pro jakoukoli domácí síť také díky mimořádně bezpečné a snadné montáži pomocí plastových svorek na lištu TH35.

O značce GACIA...

Gacia Electrical Appliance Co., Ltd je exportně orientovaný high-tech podnik specializující se na výzkum a vývoj výroby a uvádění na trh všech druhů nízkonapěťových jističů. Byla založena v srpnu 2002 a má více než 1000 zaměstnanců.

Sídlo společnosti Gacia se nachází ve městě Wenzhou. A čtyři další dceřiné společnosti, kterými jsou Poyang Gacia, Shanghai Chaoan electric a Gacia International Trade Company.

Výrobky se prodávají ve více než 60 zemích a regionech celého světa. Dlouhodobé vztahy spolupráce byly navázány se třemi podniky z první světové pětisetčlenné skupiny. Roční investice do výzkumu a vývoje nových výrobků činí nejméně 5 % ročního prodeje a společnost získala více než 130 národních patentů, včetně 12 patentů na vynálezy, a podílela se na formulaci řady průmyslových norem, které požádaly o registraci mezinárodních ochranných známek ve 123 zemích a regionech.

Ve 38 zemích byli zřízeni zahraniční nezávislí zástupci značky a bylo získáno více než 80 mezinárodních certifikací výrobků. Ochranná známka "gacia" byla uznána jako "doporučená značka čínských exportních výrobků ministerstvem obchodu" a 85 % výrobků s patentem.
