Zdroj laboratorní UNI-T UDP1306C 0-32V/ 0-6A

Podrobný popis

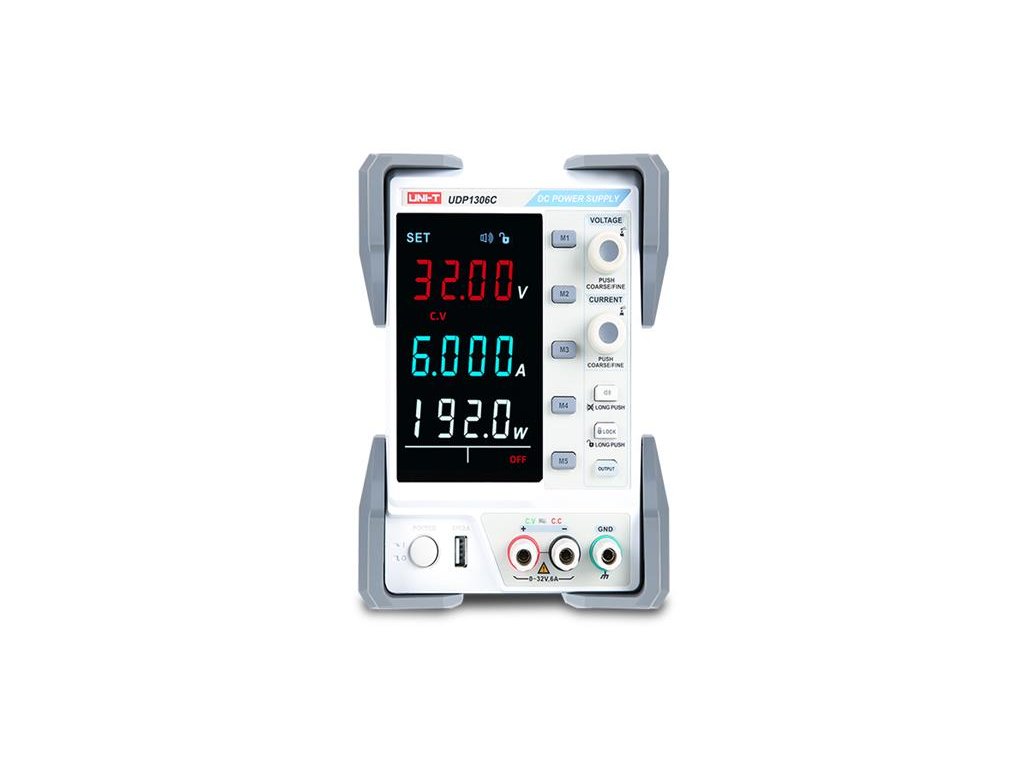

Zdroj laboratorní UNI-T UDP 1306C

Programovatelný stejnosměrný napájecí zdroj UDP1306C je cenově výhodný, značkový laboratorní napájecí zdroj s jedním hlavním výstupním kanálem a s kanálem nabíjení přes USB. Je to základní produkt zdroje pro uživatele, kterým stačí zdroj menších rozměrů o vysoké spolehlivosti. Oproti vyšším typům (vícekanálovým) zdrojů UDP, tento zdroj umožňuje větší zatížení jednoho kanálu, a to až 6A při napětí 32V.

Zdroj obsahuje klasický lineární transformátor a umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 32V nebo v režimu konstantního výstupního proudu (CC) 0 až 6A. Kromě toho je na předním panelu konektor USB, kterým je možné nabíjet např. mobilní telefon napětím 5V a proudem až 3A.

Laboratorní zdroj má EBTN displej se třemi vysoce přesnými ukazateli, které zobrazují současně napětí, proud a výkon s přesností na 4 místa.

Zdroj má programovatelné parametry. Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem.

Pravidelné kalibrace je možné provádět softverově.
Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.

• Jemné softverové nastavení napětí a proudu na výstupu
• Tři čtyřmístné displeje pro okamžitou kontrolu napětí, proudu a výkonu
• Nastavení napětí 0 až 32V s rozlišením 10mV
• Nastavení proudu 0 až 6A s rozlišením 1mA
• Práce zdroje v režimu konstantní napětí (CV) nebo konstantní proud (CC)
• Přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP)
• Kanál pro nabíjení např. mobilního telefonu na konektoru USB na předním panelu
• Rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu
• Zabudovaný bzučák pro indikaci změny stavů
• Uzamykání tlačítek pro zabránění nechtěné změny parametrů
• Teplotně řízený inteligentní chladící ventilátor
• Odpojení od napájení při teplotním přetížení transformátoru
• Na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz)

TECHNICKÉ SPECIFIKACE:

• Jmenovité výstupní napětí: 0 až 32V
• Jmenovitý výstupní proud: 0 až 6A
• Celkový jmenovitý výstupní výkon: cca 192W
• Rozlišení nastavení napětí/proudů: 10mV/1mA
• Přesnost nastavení napětí v režimu (CV): ≤ (0,01% měřené hodnoty +3mV)
• Přesnost nastavení proudu v režimu (CC): ≤ (0,1% měřené hodnoty +3mA)
• Hluk a šum (5Hz až 20MHz) na hlavním výstupu: ≤ 2mV RMS / ≤ 3mA RMS
• Jmenovité napětí/proudová ochrana na výstupu USB: 5V ± 5%/3A
• Teplotní koeficient napětí//proud: ≤ 300ppm/°C // ≤ 300ppm/°C
• Jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz)
• Jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm)
• Jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm)
• Rozměry (šířka x výška x hloubka): 136 x 194 x 327mm
• Hmotnost: cca 7,5 kg

OBSAH BALENÍ:

• Laboratorní zdroj UDP1306C
• Napájecí kabel
• Kabel interface USB-A – USB-B (UT-D14)
• Sada připojovacích kabelů s krokodýlky 1 sada
• Náhradní pojistky 1ks
• Návod k použití
