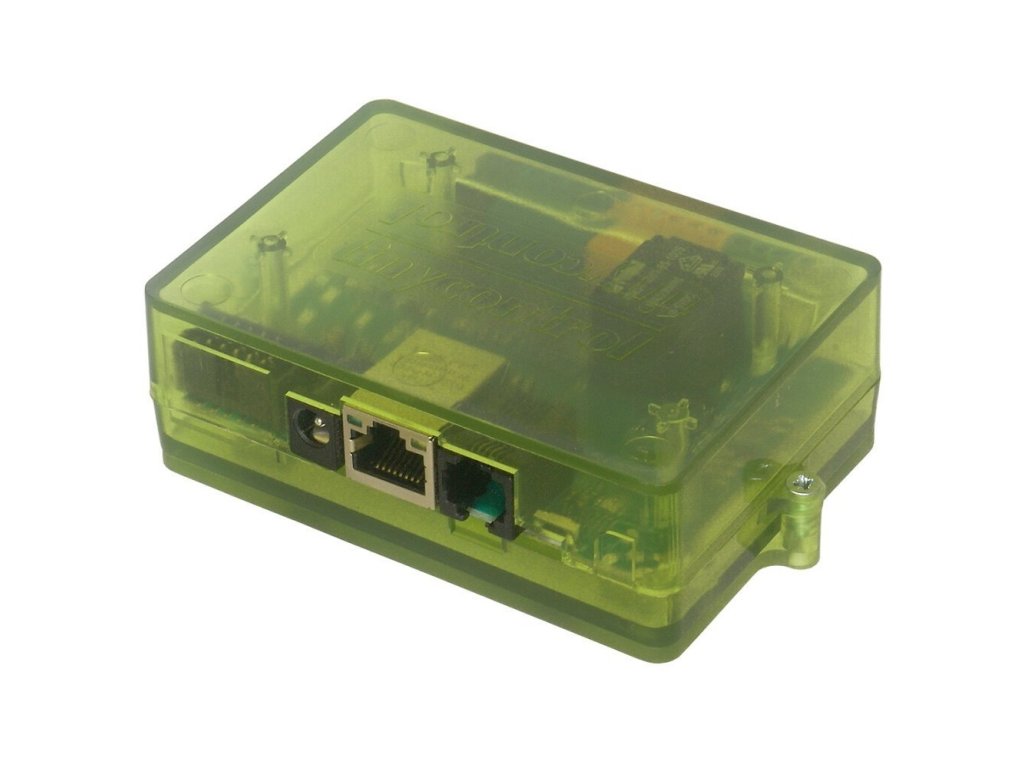

Tinycontrol LAN ovladač s relé V4.0

Podrobný popis

LAN ovladač, s relé, PoE (802.3af), barevně odlišené konektory, Wi-Fi, MQTT, digitální I/O, analogové vstupy, I2C, 1Wire, RS-485, modbus, v4.0 Tinycontrol LAN ovladač v4.0 LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů. Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici jsou 3 výstupy PWM pro ovládání osvětlení nebo elektrického motoru. Nový LAN ovladač v4.0 integruje všechny dosavadní zkušenosti s IoT do jednoho univerzálního zařízení. Představuje plynulé pokračování předchozí řady, nyní v praktičtější podobě. Dvojí komunikační rozhraní: Můžete používat kabelové připojení Ethernet, bezdrátové připojení Wi-Fi (802.11n), nebo obojí současně. K dispozici je také varianta s připojením LTE. LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení). POZOR: LAN ovladač se dodává s instalačním boxem na DIN lištu bez napájecího zdroje. Napájení je možné dvěma způsoby - klasickým jack zdrojem nebo PoE injektorem. Příklady použití: Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez Zapnutí/vypnutí světel nebo jiných zařízení Monitoring/ovládání solární elektrárny - napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů apod. Regulace závlahy/detekce zatopení Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken Vzdálené sledování solárních regulátorů Sofarsolar připojených přes modbus sběrnici LAN ovladače Hardware: 3 analogové vstupy s přepínatelným rozsahem - (2× 0–3,3 V nebo 58 V, 1× 0–5 V nebo 58 V), pro měření napětí stejnosměrného proudu, střídavého proudu (přídavné senzory), čidla provozního tlaku, termočlánky, čidla vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších 4 logické vstupy - jako stavový senzor pro monitorování otevření, infračervené senzory pohybu, pro tlačítko ručního spínání s možností bistabilního režimu, jako čítač impulzů z elektroměru, jako čítač času mezi po sobě jdoucími resety vstupů 1Wire a I2C vstup - až 8× DS18B20 teplotní čidlo, I2C pro připojení různých zařízení, např. čidel teploty a vlhkosti, čidel kvality vzduchu (PM), čidel pro měření CO2, OLED displeje s možností konfigurace zobrazovaného textu a dalších (viz seznam podporovaných senzorů níže) UART rozhraní pro komunikaci s externími zařízeními přes sériový port Sběrnice RS-485 pro podporu zařízení s protokolem Modbus RTU 1 relé (NC, NO, C), 10 A/250 V 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,6 A 4 tranzistorové (OC) výstupy pro spínací relé 3 výstupy PWM 1 Hz až 1 MHz Měření teploty, vlhkosti a napájecího napětí na desce Software: Moderní a responzivní webové rozhraní Možnost vlastní konfigurace stavového panelu, nahrání vlastního pozadí, výběr a umístění potřebných údajů a tlačítek Dvě úrovně přístupu (přihlášení) - jako správce pro konfiguraci a jako uživatel pro zobrazení stavu Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí Rozšířená tabulka událostí s možností zadání 3 podmínek, včetně časových událostí z plánovače Možnost konfigurace čtení z vlastních zařízení Modbus RTU - až 5 nestandardních zařízení Hlídací pes (Watchdog) pro sledování a resetování zařízení s IP adresou Moderní komunikační protokoly: SNMP, HTTP a MQTT Podpora šifrovaných spojení TLS pro protokoly HTTP, SMTP, MQTT nebo SNMP v3 HTTP klient, který umožňuje konfigurovat a ovládat další zařízení - například ovládání Wi-Fi relé (Smart Relay) nebo zobrazování údajů ze senzorů v obrazu kamery (podporuje metody ověřování Basic Authentication a Digest Access Authentication) Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené přepínání výstupů i vzdálená konfigurace prostřednictvím protokolu MQTT ve službě mqtt.ats.pl a v mobilní aplikaci Mnoho funkcí dostupných prostřednictvím výše uvedené služby, například nastavení reakcí a úloh (provádění akcí za určitých podmínek a v určitém čase) pokrývajících více zařízení Zasílání oznámení e-mailem, prostřednictvím protokolu MQTT nebo SMS (pouze LTE varianta) v důsledku události Možnost odesílání dat ze snímačů prostřednictvím protokolu Modbus TCP Vzdálené ovládání z jednoho až více zařízení prostřednictvím UDP - užitečné jako implementace tlačítka přes internet Synchronizace času s internetem (NTP) Udržování stavu výstupů a čítačů energie až do obnovení napájení Pohodlné funkce aktualizace a zálohování softwaru z webové stránky zařízení Bezdrátové ovládání zařízení s firmwarem Tasmota Mobilní aplikace Technické specifikace: Napájecí napětí: 8–58 V Příkon: 0,5 W PoE: ano, 802.3af, režim A pasivní s jumperem Rozhraní: Ethernet 10/100Mbps, Wi-Fi (802.11n) Relé: 10 A, 250 VAC Pracovní teplota: -20 až +85 °C Rozměry: 106 × 79 × 38 mm Hmotnost: 130 g Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti, ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci. Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon. Přehled aktuálně podporovaných snímačů a zařízení Analogové vstupy Střídavé napětí: AC-meter Střídavý proud: SCT-013-000, SCT-013-030 Stejnosměrný proud: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P Teplotní čidlo: PT1000 (s přídavným rezistorem) Logické vstupy (digitální) Magnetický senzor otevření dveří atd. Infračervený snímač pohybu Tlačítko pro ruční spínání s možností bistabilního režimu Čítač impulzů z elektroměru nebo vodoměru Čítač času mezi po sobě jdoucími resety vstupů pro měření, např. délky operací v průmyslových procesech 1Wire sběrnice teplotní čidlo DS18B20 I2C sběrnice Vlhkost, teplota, atmosférický tlak: BME280 Vlhkost, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221 Pevné částice: SPS30, APM10, PM1, PM2,5, PM4, PM10 CO2: SCD40, ACD10 0,96" OLED displej Sériový port Senzor pevných částic SPS30 a SDS011 CO2: MH-Z16, MH-Z19 Fotovoltaické měniče Duraluxe Ultrazvukový senzor vzdálenosti 2D snímač čárových kódů Modbus RTU Dvoucestné elektroměry Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (měření výkonu, energie, napětí, proudu a dalších parametrů v závislosti na měřidle) Solární nabíječky Epever Tracer Fotovoltaické měniče Sofarsolar Další zařízení a senzory prostřednictvím vlastní konfigurace Modbus TCP Řídicí jednotka Modbus dokáže číst senzory připojené k LAN ovladači (testováno se Siemens LOGO) HTTP klient Chytré zástrčky Wi-Fi s firmwarem Tasmota Zobrazení údajů ze senzorů v obrazu z kamery Ovládání relé pomocí Smart Relay
