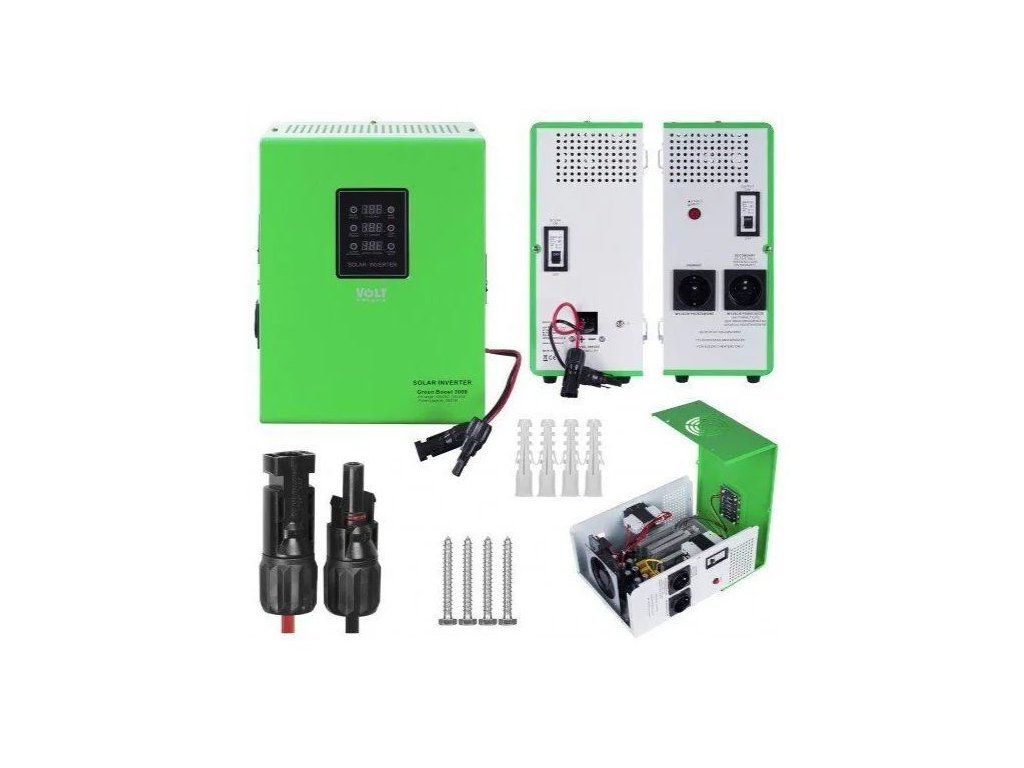

FVE regulátor MPPT /MPPS/ GREEN BOOST 3kW,pro fotovoltaický ohřev vody

Podrobný popis

Měnič Green Boost 3000 slouží k napájení topných zařízení, jako jsou elektrokotle, topidla, topné rohože, elektrické přímotopy atd. přímo z fotovoltaických panelů bez použití bateriového uložiště. Umožňuje připojit dvě zařízení s určením priority, např. topné těleso bojleru a topné těleso akumulační nádoby. Technologie MPPT maximalizuje využití energie z fotovoltaických panelů a automaticky se přizpůsobuje příkonu spotřebiče.
**Specifikace:**
Vstupní napětí: 120 až 350VDC
Výstupní napětí: 120 až 245VAC
Maximální výkon: 3000W
Průběh napětí: modifikovaná sinusovka
MPPT regulátor
Zapojení FV panelů: sériové nebo sérioparalelní
Max proud ze solárních panelů: 14A
Ochrany: přetížení, zkrat, tepelná, přepěťová
Hliníkový obal
LED displej
Aktivní chlazení ventilátorem
Minimální průměr kabelu přívodního kabelu od FV panelů: 4mm2
Vzdálenost montážních otvorů: 220 × 135mm
**Popis funkce dvou výstupů:**
Střídač má prioritní výstup „1“, na kterém je vždy napětí a závislý výstup „2“, který se zapne, když se vypne(např.termostatem) spotřebič na výstupu „1“. Při opětovném zapnutí spotřebiče se výstup připojí. To umožní připojit dvě topná zařízení s prioritou výstupu „1“. Díky funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.
**Ochrany:**
ochrana proti přetížení
ochrana proti zkratu
tepelná ochrana (100 °C)
ochrana přepěťová
Vnitřní ochrana maximálního výkonu 3kW (celkový výkon panelů max. 5kW).
**LED displej**
Převodník Green Boostje vybaven LED displejem, který uživatele informuje o parametrech FV instalace:
SOLAR STATUS - když je FV napětí větší než 80% jmenovitého napětí zařízení, indikátor se rozsvítí. Jinak bude blikat
PRIMÁRNÍ VÝSTUP - svítí, když je zásuvka 1 funkční
SEKUNDÁRNÍ VÝSTUP - svítí, když je zásuvka 2 funkční
PV VOLTAGE - skutečné vstupní napětí FV
PV CURRENT - aktuální vstupní proud PV
OUTPUT VOLTAGE - stav výstupního napětí, zobrazuje aktuální výstupní napětí převodníku
REŽIM MPPT - svítí, když je zvolen provozní režim MPPT
OVER HEAT - svítí, když se zařízení přehřívá
SYSTEM FAULT -svítí, když je FV napětí příliš vysoké, nebo střídač nefunguje správně (trvalé světlo), nebo varuje před přetížením (kontrolka bliká)
**Technické parametry:**
Výrobce: Volt Polska
Model: Green Boost MPPT-3000
Vstupní napětí (DC): 120 až 350V
Výstupní napětí (AC): 120 až 245V
Průběh výstupního napětí: modifikovaná sinusovka
Frekvence výstupního napětí: 50Hz
Maximální výkon: 3000W
Napájecí konektor (vstup): MC4
Výstupní zásuvka 230V: 2ks
VAC výstup 1: priorita
VAC výstup 2: závislý
Pracovní teplota: –25 °C ~ +55 °C
Účinnost: > 94%
Displej: LED
Výstražný systém: zvukové a světelné signály
Pracovní režim: MPPT / STABLE
Chlazení: aktivní (ventilátor)
Stupeň krytí : IP21
Pouzdro: hliník
Rozměry: 345 × 215 × 120mm
Hmotnost: 2,7kg
**Doporučené příslušenství:**
Panel G964G, ideálně v počtu 7-9ks v serii, avšak zařízení bude fungovat i při použití 4ks těchto panelů v serii. Použití vyššího počtu panelů zajistí činnost zařízení i při zhoršených světelných podmínek v zimních měsících anebo při východu nebo západu slunce. Lze použít jakékoli FV panely, které budou mít v součtu naprázdno max.350V a proud při plné zátěži do 14A
