MEGASAT HD5 COMBO DVB-S/S2/S2X/T/T2/C/C2

Podrobný popis

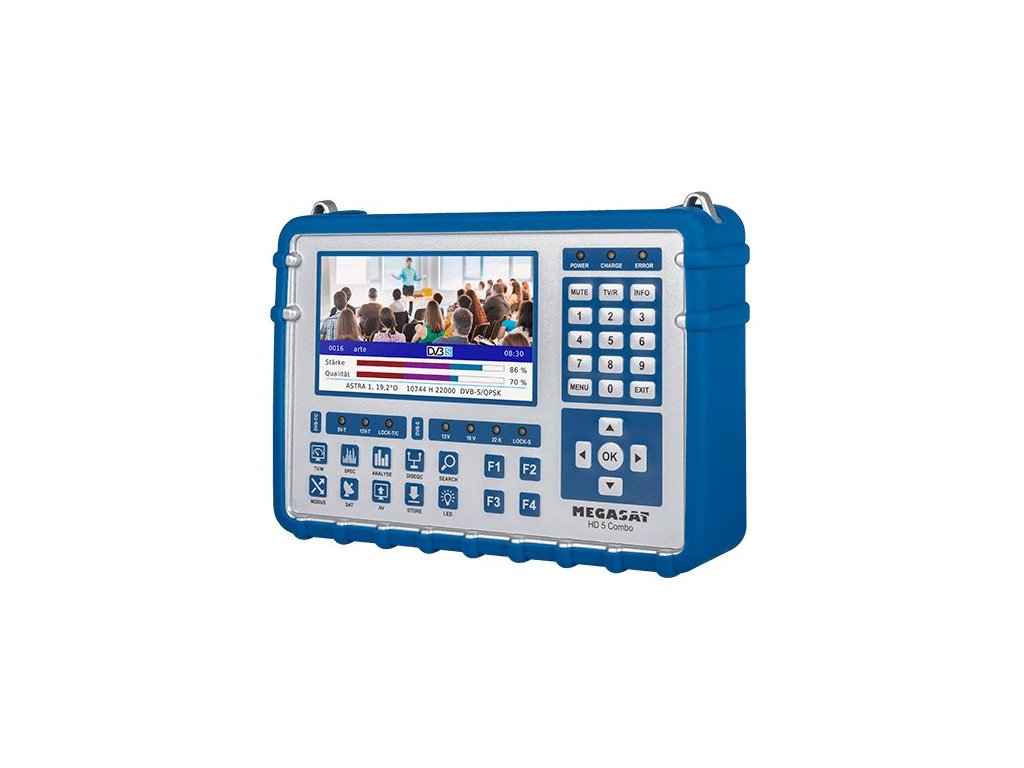

MEGASAT HD5 COMBO DVB-S/S2/S2X/T/T2/C/C2

Profesionální kombinovaný měřící přístroj, který umožňuje změřit všechny typy TV signálů včetně zobrazení programů na displeji s kodekem H.265. Poskytuje přesné měření satelitní, kabelové a pozemní televize (včetně DVB-T2 H.265 HD).

Při měření DVB-S2/S2X lze také měřit frekvence UHD. Disponuje vynikajícím AMOLED displejem, který má výbornou viditelnost i na přímém slunci a umožňuje zobrazení FTA kanálů (mimo ULTRA HD 4K).

Menu měřícího přístroje je k dispozici ve slovenském, anglickém, německém, polském a dalších jazykových mutacích.

HLAVNÍ VLASTNOSTI PRODUKTU

•  Měření DVB-S/S2/S2X/C/C2/T/T2 signálů.
•  Podpora kodeku H.264 a H.265.
•  Kompletní kryt z robustního a kvalitního hliníku.
•  Zabudováný 5" barevný AMOLED displej.
•  Na zadní straně pouzdra zabudováno LED světlo (instalace při špatných světelných podmínkách).
•  Jasně strukturované menu.
•  Všechny funkce na měření jsou snadno dostupné.

Aby bylo možné otestovat obraz v živém TV režimu, měřák je vybaven integrovaným přijímačem. Je možné přijímat všechny digitální programy v režimu SD a HD. Navíc je předinstalovaný seznam s nejběžnějšími programy, který může být individuálně přizpůsoben dle potřeb. Pokud se kanály nebo frekvence změní, mohou být vyhledávány přes menu.


Pro posouzení signálu satelitního systému a na analýzu možných chyb přijímání používejte analýzu spektra běžící v reálném čase. Prostřednictvím neustále aktualizovaného znázornění diagramu se spektrum okamžitě mění.

Konstelačního analýza nabízí další posouzení satelitního příjmu, aby se vyhodnotil signál a odstranili zdroje chyb.

Kromě toho mohou být na displeji zobrazeny další naměřené údaje, jako jsou dBm, CNR, BER.

Automatická detekce satelitů NIT vám okamžitě zobrazuje, na které družici jste.

Integrovaná baterie nabízí až 4 hodiny provozu. Nabíjí se obyčejným napájením 230V nebo adaptérem k nabíjení do auta.

Součástí balení je brašna s nosnými popruhy, která chrání měřák před nečistotami a stříkající vodou.

Údaje o měření je možné uložit na paměťovou kartu USB a analyzovat je později.

Seznam programů je možné exportovat i přes USB a mohou být nainstalovány také budoucí aktualizace firmwaru.

TECHNICKÉ PARAMETRY PRODUKTU

• 5" (12,7 cm) barevný AMOLED displej
• Měření všech typů příjmu (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264 a H.265 / HEVC)
• Zobrazení živých FTA stanic na displeji (mimo ULTRA HD 4K)
• Video dekódování: MPEG4, MPEG4-AVC / H.264 a H.265 / HEVC, Hieg Tier @ 4.1, MGEP2 ISO / IEC 13818-2 MP @ HL / ML
• Audio dekódování: MPEG1, MPEG2 ISO / IEC 13818-3 vrstva I a II
• Integrované reproduktory
• Li-Ion baterie (7,4 V / 5000 mA / h) s funkcí rychlého nabíjení
• LED světlo na zadní straně při měření u slabšího osvětlení
• Kvalitní pouzdro z hliníku
• Port USB pro aktualizaci firmveru a ukládání údajů o měření, seznam programů, ...
• Napájeni: AC 100-240 V / DC 12 V, 2 A
• Napájení pro předzesilovač: 5 V / 12 V (max. 200 mA)
• Rozměry: 214 x 156 x 45 mm
• Hmotnost: cca 900 g

DVB-S / S2 / S2X

• Frekvenční rozsah DVB-S: 950 - 2150 MHz
• DVB-S LNB Napětí: 13/18 V, max. 300 mA
• Výkon LNB DVB-S: Hodnota výkonu LNB (mA)
• Rozsah úrovní DVB-S: 35 ~ 90 dBµV
• Vstupní odpor: 75 Ohm
• Měření signálů Ultra HD
• Unicable I & II (EN 50494 / EN 50607)
• DiSEqC 1.0 / 1.1 / 1.2 / USALS (automatická detekce DiSEqC 1.0)
• Automatická detekce satelitu (NIT)
• Výpočet úhlu natočení a sklonu antény
• Režim vyhledávání: Automatický, Manuální, Blindscan
• Ochrana proti zkratu LNB s LED displejem
• Zobrazení síly a kvality signálu, dBm, CNR, BER
• Analýza spektra a konstelace
• Identifikace kabelů na LNB Quattro (kontrola transpondérů)

DVB-T / T2

• Frekvenční rozsah: 44 - 870 MHz
• Rozsah úrovní: 30 ~ -100 dBµV
• Síla signálu / zobrazení kvality, BER, PER, CNR
• Analýza spektra a konstelace
• Automatická identifikace signálu
• Kódová rýchlost: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
• Kódová rýchlost: DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
• Modulace DVB-T: QPSK, 16 QAM, 64 QAM
• Modulace DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
• Šířka pásma DVB-T: 6, 7 a 8 MHz
• Šířka pásma DVB-T2: 1,7, 6, 7 a 8 MHz

DVB-C / C2

• Frekvenční rozsah: 44 - 870 MHz
• Rozsah úrovní: 30 ~ -100 dBµV
• Zobrazení intenzity a kvality signálu, BER, PER, CNR, symbolová rychlost
• Analýza spektra a konstelace
• Zobrazení náklonu
• Modulace DVB-C: 16 QAM až 256 QAM
• Modulace DVB-C2: 16 QAM až 4096 QAM
• Rozsah vstupní úrovně RF: 30 ~ 100 dbµV

Možnosti připojení

• 1x USB
• 1x DV výstup
• 1x audio / video vstup (konektor 3,5 mm)
• 1x 12 DC V výstup pro externí zařízení
• 1x F vstup pro DVB-S / S2 / S2X
• 1x RF vstup pro DVB-T / T2 a DVB-C / C2

Rozměry a hmotnost

• Šířka: 215 mm
• Výška: 156 mm
• Hloubka: 45 mm
• Hmotnost: 900 g (čistá)

Balení obsahuje

• Měřící přístroj MEGASAT HD 5 Combo
• Popruh
• Taška na přenášení s popruhem na přenášení
• Silikonový obal
• 230 V síťová nabíječka
• 12 V nabíječka do auta
• Kabel pro adaptér 12 V
• AV kabel 3x cinch - jack 3,5 mm
• Redukce F samice - IEC samec
• Redukce cinch - BNC
• F spojka
• SK/EN/DE manuál
