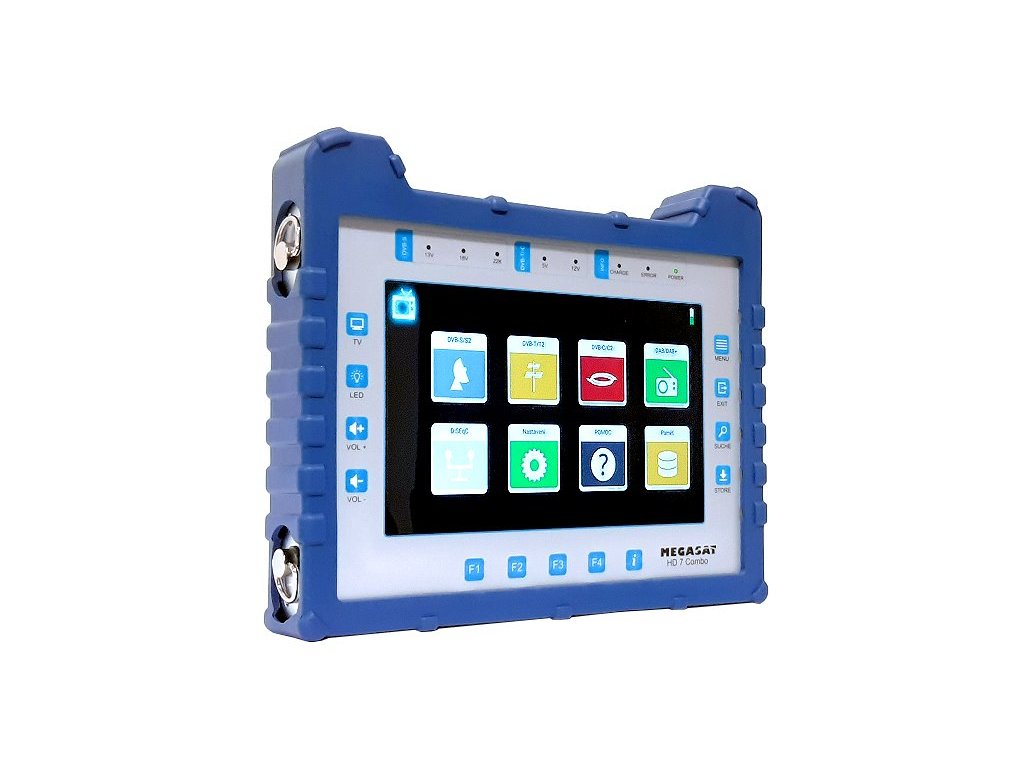

MEGASAT HD7 COMBO DVB-S/S2/T/T2/C/C2/DAB/DAB+

Podrobný popis

MEGASAT HD7 COMBO DVB-S/S2/T/T2/C/C2/DAB/DAB+

Profesionální kombinovaný měřící přístroj, který umožňuje změřit digitální satelitní, pozemní a rádiové signály včetně podpory kodeku H.265. Vybavený výborným AMOLED displejem, který má skvělou viditelnost i na přímém slunci a umožňuje zobrazení FTA kanálů.

Menu měřícího přístroje je k dispozici v českém, slovenském, anglickém, německém, polském a dalších jazykových mutacích

HLAVNÍ VLASTNOSTI PRODUKTU

•  Měření DVB-S/S2/C/C2/T/T2/DAB/DAB+ signálů.
•  Podpora kodeku H.265 / HEVC.
•  Spektrum a konstelace.
•  Automatická detekce satelitu (NIT).
•  Měření a řízení spínacích příkazů DiSEqC.
•  Velký dotykový 8.9" (22.6 cm) barevný AMOLED displej.
•  Vizuální a akustická indikace úrovně signálu.
•  Zabudováno LED světlo (instalace při špatných světelných podmínkách).
•  Jasně strukturované CZ/SK menu - funkce měření jsou snadno dostupné.
•  Kompletní kryt z robustního a kvalitního hliníku.
•  USB připojení pro aktualizaci firmwaru a uložení seznamu vysílačů a naměřených dat.
•  DVB-S: CNR / LKM / CBER / LBER / PWR úroveň / kvalita dBµV / dBm.
•  DVB-T: PWR / CBER / LBER / MER / TS Bitrate / TSID / ONID.
•  DVB-C: PWR / CNR / LBER / CBER / ONID / TSID / TS Bitrate.
•  DAB+: dBµV, SNR, CNR, ACQ, EID.

Představení...

Megasat HD 7 Combo umožňuje měření všech přijímaných signálů (satelitní, kabelové, pozemní, DAB +) se zobrazením na dotykovém displeji s úhlopříčkou 8,9 palců.

Spektrum a konstelační diagram pro analýzu chyb, automatická detekce satelitu (NIT). Integrovaný přijímač s živým přehráváním TV, LED světlo na zadním panelu, DiSEqC monitor pro čtení spínacích povelů zařízení.


Rychlé a spolehlivé vyhledávání signálu

Lze měřit televizní a rádiové signály. Nabízí přesné měření pro satelitní, kabelovou / pozemní televizi (vč. DVB-T2 HD). S měřením DAB / DAB + lze provádět také digitální rádiová měření. Celé pouzdro je vyrobeno z robustního a vysoce kvalitního hliníku, do kterého byl integrován 8,9 palcový barevný dotykový displej.

Pro práci ve špatných světelných podmínkách je na zadní straně krytu namontováno LED světlo. Ovládání je hračka s jasným a dobře strukturovaným MENU, které je dostupné v českém i slovenském jazyce. Všechny měřící funkce jsou snadno dosažitelné a téměř vysvětlující.


Velký displej s úrovní signálu a živé televizní vysílání

Pro nastavení paraboly se nejprve orientujte na úroveň a kvalitu signálu. Můžete je přepnout na velkém displeji stisknutím symbolu lupy pro optimální využití displeje.

Pro pozdější kontrolu televizního obrazu nabízí měřicí zařízení integrovaný přijímač. Je možné zobrazovat všechny volně vysílané digitální kanály v SD, HD a UHD rozlišení.

Dále je předinstalován seznam kanálů s nejoblíbenějšími kanály, který můžete také individuálně přizpůsobit svým potřebám. Pokud se kanály nebo frekvence změní, můžete je vyhledat pomocí nabídky.

Spektrální a konstelační analýza

Chcete-li vyhodnotit signál satelitního systému a analyzovat možné chyby příjmu, použijte analýzu spektra. Zjistí chyby rychleji a můžete rychle upravit satelitní systém pro nejlepší možný příjem.

Analýza konstelace poskytuje další pohled na satelitní příjem za účelem vyhodnocení signálu a odstranění zdrojů chyb. Okamžitě vidíte, zda signál přichází ve svazku nebo rozptýleně. Kromě toho lze na displeji zobrazit další naměřená data, jako jsou dBm, CNR, BER.

Výpočet úhlu, detekce kompasu a satelitu pro rychlé vyrovnání

Kompas a výpočet úhlu vám pomůže určit vertikální a horizontální úhel antény, protože elevace (nadmořská výška) a azimut se mění v závislosti na umístění. Jednoduše zadejte údaje o poloze a měřič rychle vypočítá příslušné nastavení úhlu paraboly. To usnadňuje hledání požadovaného satelitu.

Díky automatickému rozpoznání satelitu (NIT) budete okamžitě informováni o tom, na kterém satelitu se nacházíte. Díky tomu jsou pokusy o nastavení paraboly trvající několik minut minulostí.

Nabíjecí baterie a mnoho příslušenství

Zabudováná nabíjecí baterie poskytuje až 4 hodiny provozu. Během cestování ve vozidle jí lze nabíjet standardním napájecím zdrojem 230 V nebo přiloženým 12 V adaptérem do auta.

Přiložený ochranný kryt s nosným páskem chrání měřicí přístroj před nečistotami a stříkající vodou.

USB

Uložte naměřená data na USB flash disk pro pozdější analýzu. Seznam programů lze také exportovat a budoucí aktualizace firmwaru nainstalovat přes USB.

TECHNICKÉ PARAMETRY PRODUKTU

Všeobecné

• 8,9 palcový (22,6 cm) barevný dotykový displej
• Video výstup SD / HD / FHD: 480i / p, 576i / p, 720p, 1080i / p, 4Kx2K
• Měření DVB-S / S2 / C / C2 / T / T2 H.264 / H.265 / DAB / DAB +
• Zobrazení FTA programů - živé vysílání
• Vizuální a akustická indikace úrovně signálu
• Spektrum a konstelace
• DiSEqC řízení spínacího příkazu
• Integrovaný reproduktor pro přehrávání TV
• LED světlo na zadní straně při špatné viditelnosti
• Vysoce kvalitní a stabilní hliníkové pouzdro
• USB připojení pro aktualizaci firmwaru a uložení seznamu vysílačů a naměřených dat
• Šroubovací svorky pro snadnou výměnu F-zásuvek
• Vypínač a automatický pohotovostní režim
• Tlačítko reset
• Napájení: AC 100-240 V / DC 12V, 2A
• Li-Ion baterie (7.4V / 5.000mAh)

DVB-S / -S2

• Frekvenční rozsah: 950 - 2150 MHz
• Rozsah vstupní úrovně: 35 ~ 100 dBµV
• Napětí LNB: 13/18 V, max. 300 mA
• Měření spotřeby proudu LNB v mA
• Indikace a ochrana zkratu LNB
• Indikátory: CNR / LKM / CBER / LBER / PWR síla / kvalita dBµV / dBm.
• DiSEqC: 1.0 / 1.1 / 1.2 / USALS (automatická detekce DiSEqC 1.0)
• Unicable I & II (EN 50494 / EN 50607)
• Režim vyhledávání TV: Automatické, Blind Scan, Manuální
• Identifikace kabelů: LNB Quattro (kontrola transpondérů)
• Výpočet rotace a úhlu sklonu vč. kompasu
• NIT ovládání a satelitní vyhodnocení

DVB-T / -T2 / -C / -C2

• Frekvenční rozsah: 42 - 1002 MHz
• DVB-T zobrazení: PWR / CBER / LBER / MER / TS Bitrate / TSID / ONID
• DVB-C zobrazení: PWR / CNR / LBER / CBER / ONID / TSID / TS Bitrate
• Rozsah vstupní úrovně: 30 ~ 100 dBµV
• Zobrazení rozsahu / zobrazení náklonu
• Automatické a manuální vyhledávání programů

DAB / DAB +

• Měření a testování signálu DAB / DAB +
• Přehrávání kanálů DAB / DAB +
• Měření hodnot dBµV, SNR, CNR, ACQ, EID

Monitor DiSEqC

• Měření a řízení spínacích příkazů DiSEqC

Možnosti připojení

• 1x USB připojení
• 1x DV výstup
• 1x F připojení
• 1x RF připojení
• 1x 12V DC vstup

Rozměry a hmotnost přístroje

• Šířka: 278 mm
• Výška: 230 mm
• Hloubka: 45 mm
• Hmotnost: 1245 g (čistá)

Balení obsahuje

• Megasat HD 7 Combo
• Přepravní taška s popruhem na přenášení
• Popruh pro měření
• Silikonový ochranný kryt
• Napájecí adaptér 230 V
• 12 V adaptér do auta
• F koaxiální adaptér
• CZ/EN/DE uživatelský manuál
