Tinycontrol OLED TB2 I2C Rozšiřující modul pro Lan Controller v3

Podrobný popis

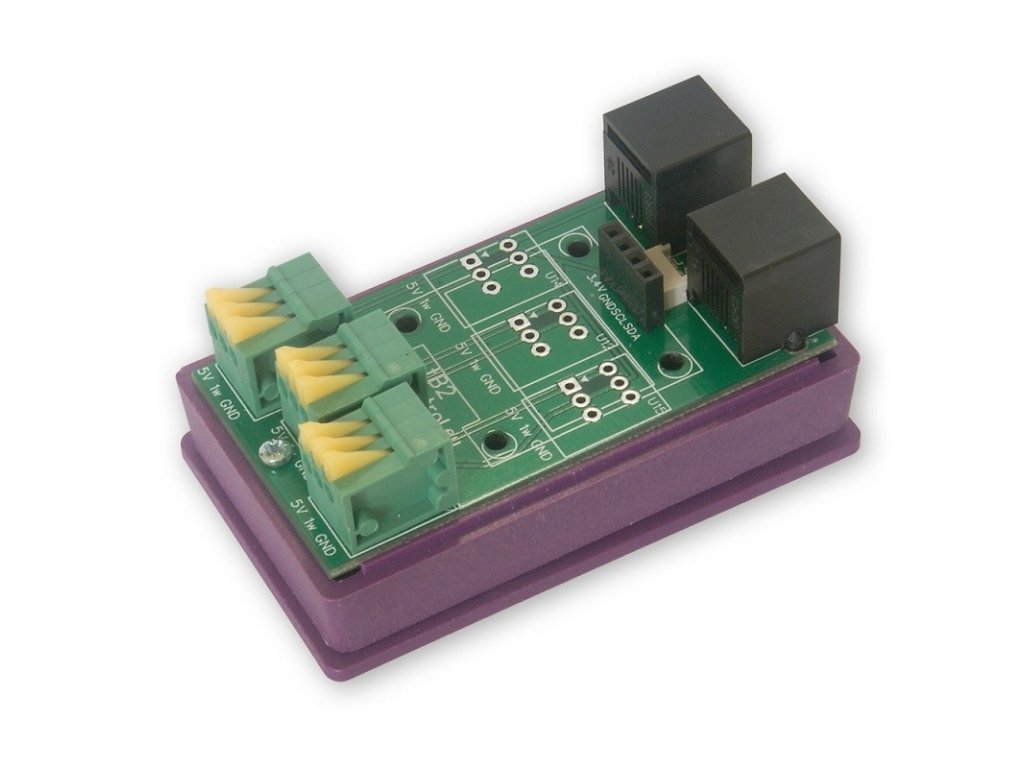

Rozšiřující modul s 1wire, I2C a 0,92" OLED displejem (samostatný produkt) pro LAN ovladač v3. Deska má pružinové svorky pro pohodlné připojení senzorů DS18B20 (průřez vodiče 0,5 mm2) a konektor micro JST 1,25 mm pro sběrnici I2C (např. pro připojení snímače BME280). Komunikace s ovladačem LAN prostřednictvím sběrnice I2C nebo 1-Wire. Za tímto účelem by měla být deska připojena ke konektoru INP6 v ovladači LAN pomocí 6žilového kabelu se zástrčkou RJ-12, druhou zásuvku lze použít k připojení dalšího 1vodičového nebo I2C snímače. Na desce je označení pro připojení snímačů DS18B20 k sběrnici 1-Wire. DISPLEJ NENÍ SOUČÁSTÍ BALENÍ ! Vlastnosti: - modul displeje je snadno osaditelný a vyměnitelný - podpora komunikace s Lan Controller v3 (sběrnice I2C) - volitelná montáž na DIN - druhý konektor lze použít pro připojení dalších senzorů Technické parametry: Rozhraní: 2 x RJ-12 (I2C/1-Wire), 1 x I2C micro (1,25 mm), 3 x 3pin konektor, 1 x 4pin konektor pro displej Napájení: ze sběrnice Rozměry: 66 x 36 x 18 mm Montáž na DIN lištu
