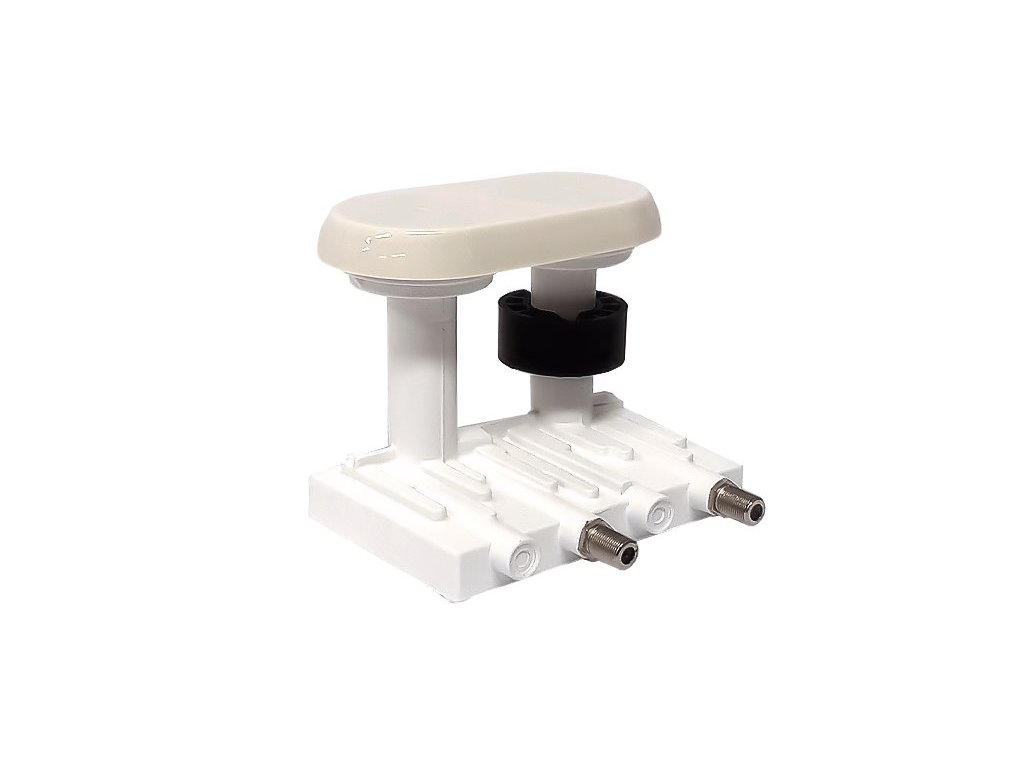

INVERTO Pro - Twin Monoblok 23mm LNB 4.3° (A=19,2/B=23,5)

Podrobný popis

INVERTO Pro - Twin Monoblok 23mm LNB 4.3° (A=19,2/B=23,5)

Monoblok TWIN LNB, který je speciálně navržen pro evropský trh. Umožňuje příjem dvou satelitů, pro 2 účastníky. Lze jej použít pro příjem satelitního vysílání (na 80cm parabolické anténě) satelitů Astra 19.2E a 23.5E s úhlem odstupu 4,3°.

Vestavěný přepínač DiSEqC verze 1.0. DiSEqC: A(1)=Astra 19,2°, B(2)=Astra 23,5°.

Hlavní vlastnosti

• Nízký fázový šum, kompatibilní s DVB-S2 UHD TV.
• Nízké šumové číslo.
• Nízká spotřeba energie.
• Velmi vysoká izolace příčné polarizace.
• Velmi vysoká frekvenční stabilita.

Umožňuje distribuci signálu maximálně do dvou set top boxů s jedním tunerem (nebo jednoho STB s dvojitým tunerem). LNB je optimalizován pro vysílání v ultra vysokém rozlišení a poskytuje vynikající šumové číslo.

Tento LNB je navržen tak, aby splňoval přísné specifikace a vyroben podle nejvyšších průmyslových standardů kvality a představuje ideální řešení pro příjem satelitního vysílání v celé Evropě.

Technické specifikace

• Vstupní frekvence v nízkém pásmu 10,7 GHz ~ 11,7 GHz
• Výstupní frekvence v nízkém pásmu 950 MHz ~ 1950 MHz
• Frekvence LO v nízkém pásmu 9,75 GHz
• Rozsah vstupní frekvence vysokého pásma 11,7 GHz ~ 12,75 GHz
• Rozsah výstupních frekvencí vysokého pásma 1100 MHz ~ 2150 MHz
• Frekvence LO ve vysokém pásmu 10,6 GHz
• Šumové číslo 0,6 dB typ.
• Teplotní odchylka LO ±2,0 MHz max.
• Počáteční přesnost LO ±600 kHz max.
• Fázový šum LO při 1 kHz -70 dBc / Hz max.
• Fázový šum LO @ 10 kHz -80 dBc / Hz max.
• Fázový šum LO při 100 kHz -90 dBc / Hz max.
• Zisk při konverzi 55 dB ~ 68 dB
• Zvlnění zisku (v šířce pásma 26 MHz) ±0,75 dB
• Kolísání zisku (v celém pásmu) ±4 dB max.
• Odmítnutí obrazu 40 dB min.
• Intermodulace 3. řádu - ICP3 10,0 dBm min.
• Bod komprese 1 dB (@ výstup) 0,0 dBm min.
• Řízení, volba družice A/B/C/D DiSEqC 1,0 (Sat A* = ASTRA 19,2° východně, Sat B = ASTRA 23,5° východně)
* Výchozí satelitní příjem
• Izolace křížové polarizace 22 dB min.
• Výstupní VSWR 2.0 : 1
• Úroveň rušivých signálů v pásmu -60 dBm max.
• Spotřeba proudu 210 mA max. @ 11 V ~ 20 V
• Provozní teplota -30 °C ~ +60 °C
• Výstupní impedance 75 ?
• Typ výstupního konektoru Typ F (samice)
• Doporučená velikost antény 80 cm (F/D = 0,6)
• Hmotnost 290 g
