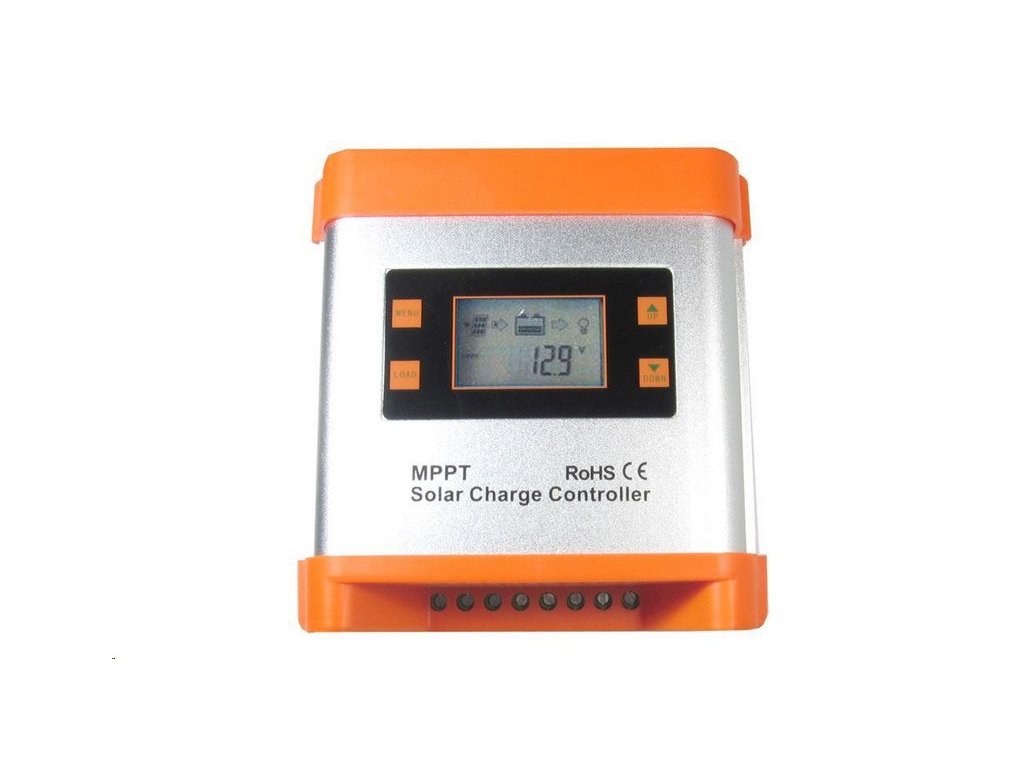

Solární regulátor MPPT 12/24-20D

Podrobný popis

Solární regulátor MPPT 12/24-20D

Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

Specifikace:
• Systémové napětí 12V nebo 24V
• Automatická detekce podle napětí připojené baterie
• Max. výkon FV panelů: 260W(12V) 520W(24V)
• Terminál pro 1 nebo 2 FV panely
• Rozsah vstupního napětí z FV panelu: 22–90VDC/12V, 44–90VDC/24V
• Max. nabíjecí proud:20A
• Třístupňové nabíjení baterie (CC, CV – boost, CV – float)
  - CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
  - CV-boost = nabíjení po dobu 1–2hod po dosaženísvorkového napětí 14–15V (nastavitelné)
  - CV-float = nabíjení udržovacím napětím 13,5–13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
• Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
• Nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
• Max. zátěž na svorkách pro spotřebič: 5A
• Rozměry: 170×170×100mm
• Hmotnost: 1,3kg

Koncové napětí pro nabíjení nastavte takto:

• AGM, AGM GEL: 14,2V(28,4V)
• Trakční s tekutým dielektrikem, startovací 14,5V(29V) rozsah nastavení=14–15V(28–30V), přednastaveno 14,4V(28,8V)
• Napětí pro znovupřipojení baterie k nabíjení nastavte na 12,8V(25,6V) rozsah nastavení 12–13V (24–26V), (přednastaveno 12,8V/25,6V)
• Napětí pro odpojení regulátoru od baterie nastavte na 10,8V(21,6V) rozsah nastavení 10–11V(20–22V), (přednastaveno 11/22V), slouží k ochraně regulátoru při vadné baterii

Poznámka:
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17–18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořitvhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.
