Solární regulátor MPPT Lumiax 4010, 12-24V/40A

Podrobný popis

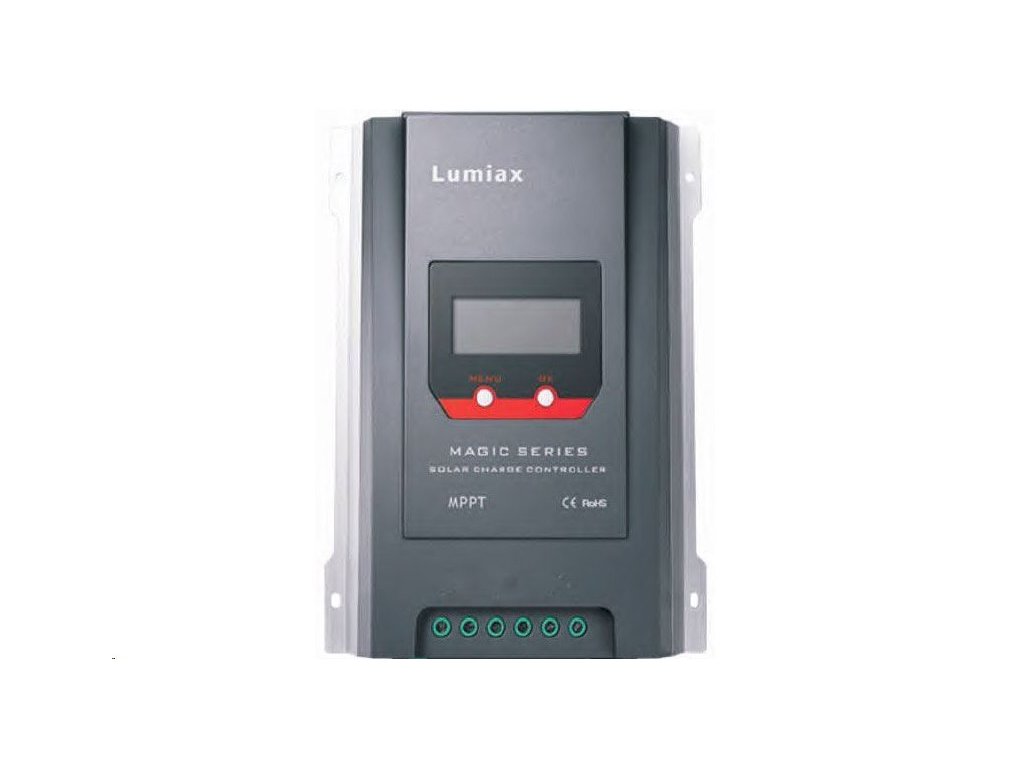

Solární regulátor MPPT Lumiax MT4010, 12-24V/40A

Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu - solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např. 30V/5A přemění na 15V/10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

Specifikace:
• Systémové napětí: 12V nebo 24V
• Max. výkon FV panelů: 520W(12V) nebo 10400W(24V) pro maximální využití regulátoru. Při použití výkonnějšího panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
• Max. výstupní napětí FV panelu: 100V(-20°C), 90V(+25°C)
• Max. nabíjecí proud: 40A
• Max. proud zátěže: 30A
• Vlastní spotřeba: <8mA(12V), <12mA(24V)
• 4 stupňové nabíjení baterie (CC, CV – boost, CV – float, CV-equalize)
  - CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
  - CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V (nastavitelné)
  - CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
  - CV-float = nabíjení udržovacím napětím 13,5–13,8V (nastavitelné)
• Volba typu baterie: Pb s tekutým dielektrikem, AGM, AGM GEL, LiFePO4
• LCD displej pro nastavení a sledování provozních parametrů
• 2× rozhraní USB
• Teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal, -3,33mV/K na buňku při nabíjení float (udržovací)
• Protokol Modbus založený na rozhraní RS-485 maximalizující možnosti komunikace.
• Krytí IP32
• Provozní teplota: –25°C~55°C
• Rozměry: 189×255×69mm
• Hmotnost: 1,8kg
