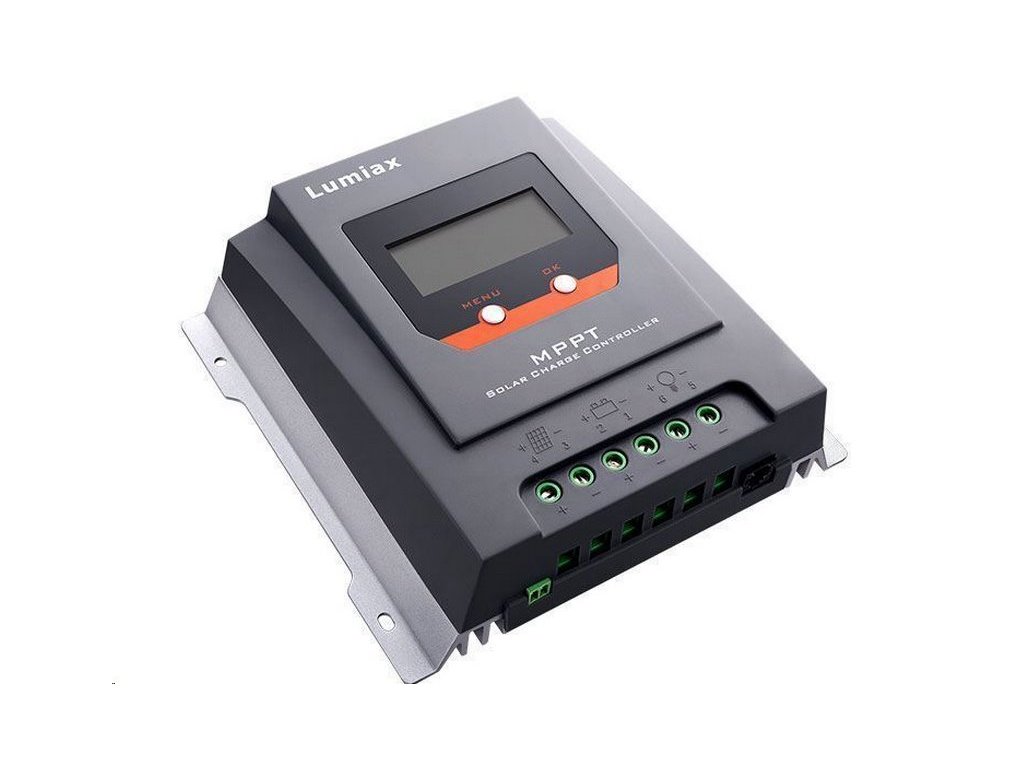

Solární regulátor MPPT Lumiax MT2075-BT, 12-24V/20A, bluetooth

Podrobný popis

Solární regulátor MPPT Lumiax MT2075-BT, 12-24V/20A, bluetooth

MPPT regulátor 20A pro všechny dostupné druhy baterií se systémovým napětím 12V nebo 24V a pro FV panely o max. výkonu 260W(12V) nebo 520W(24V) s max. vstupním napětím 55V a min.vstupním napětím o 1V vyšším, než nabíjecí napětí baterie. Je tedy vhodný i pro panely se systémovým napětím 12V, které při maximální zátěži generují 16–18V.

Tento regulátor pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže využít energii ze solárních panelů lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie.

Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např 18V a 5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

Specifikace

•  Systémové napětí 12 nebo 24V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
•  Max. výkon FV panelů: 260W (520W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
•  Max. napětí FV panelu: 55V (-20°C), 50V(+25°C)
•  Min.napětí FV panelu při použití 12V baterie: 15,6V – ověřeno vlastním měřením
•  Max. nabíjecí proud: 20A
•  Vlastní spotřeba: <8mA(12V),<12­mA(24V)
•  4 stupňové nabíjení-pouze pro Pb baterie (CC, CV – boost, CV – float, CV-equalize)
•  CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
•  CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V(nastavitelné)
•  CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro olověné baterie s tekutým elektrolytem
•  CV-float = nabíjení udržovacím napětím 13,5–13,8V(nastavitelné)
•  Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
•  LCD displej pro nastavení a sledování provozních parametrů
•  Teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal, –3,33mV/K na buňku při nabíjení float (udržovací)
•  Krytí IP32
•  RS485 interface
•  Provozní teplota: –25°C~55°C
•  Rozměry: 189×182×64mm/1kg


Upozornění

Pro správné spárování pomocí bluetooth je nutno mít nabitou baterii alespoň na 12,5V. Aplikace Solar Life (skywise).
