Analyzátor 3f soustavy UNI-T UT267B

Podrobný popis

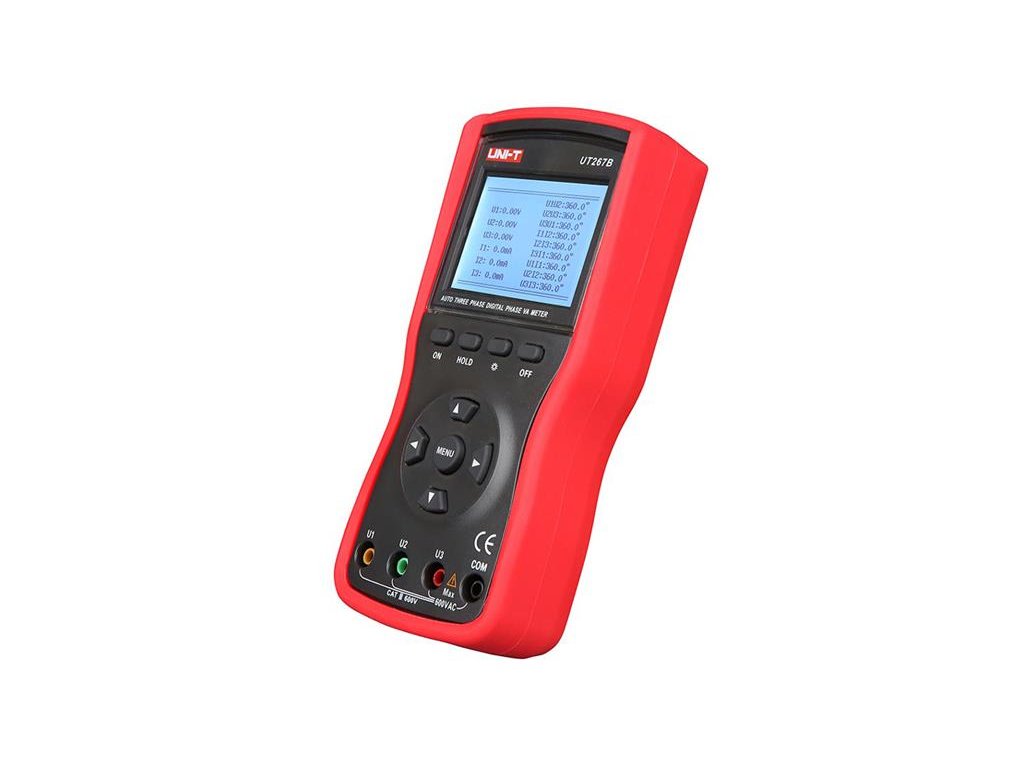

Analyzátor 3f soustavy UNI-T UT267B

UT267B je inteligentní třífázový vysoce přesný digitální fázový voltampérmetr speciálně navržený pro měření v průmyslových pracovních podmínkách. Jedná se o plně automatický, víceúčelový přístroj s nízkou spotřebou a jednoduchým ovládáním.

Můžete měřit obvody bez jejich narušení, přístroj je schopen měřit třífázové napětí a proud, úhel fází mezi napětím a proudem nebo mezi třífázovými napětími nebo proudy, frekvenci, sekvenci fází, aktivní, jalový a zdánlivý výkon, účiník, součet vektorů, a také je schopen identifikovat zapojení skupin transformátorů, indukční a kapacitní obvody, sekundární obvody a měření systému diferenciální ochrany sběrnice.

Přístroj může také odečíst diferenciální ochrannou fázi mezi jednotkami CT, zkontrolovat a zajistit správné zapojení elektroměrů.

Bodový displej LCD má 240 bodů × 160 bodů a umožňuje zobrazení vektorů napětí a proudů.

Přístroj umožňuje do vnitřní paměti uložit až 99 sad naměřených údajů, které mohou být následně přes rozhraní RS232 přeneseny do PC. Dodávaný systémový softwar umožňuje online monitorování v reálném čase, vyhledávání historie, dynamické zobrazení, odečet dat, ukládání, hlášení, tisk atd.

Tyto funkce společně představují bezpečný, přesný a pohodlný nový nástroj nabízený pro inspektory a elektrikáře.

• Měří napětí, proud, výkon, frekvenci, vztahy mezi UU, UI, II i všechny současně
• Automatický rozsah, vzorkovací frekvence 2 / s
• Grafický podsvícený LCD displej 240 × 160 pixelů
• Uchovávání dat
• Rozhraní RS-232
• Nízká spotřeba energie (40 mA)
• Automatické vypnutí
• Antivibrační, protiskluzové, vysoce izolační pouzdro
• Dodávané proudové svorky

TECHNICKÉ SPECIFIKACE:

• Rozsah měření střídavého proudu (A): 0mA ~ 20A, přesnost: ± (1,5% + 3)
• Rozsah měření střídavého napětí (V): 0V ~ 600V, přesnost: ± (1,5% + 3)
• Rozsah měření frekvence (Hz): 45Hz ~ 65Hz, přesnost: ± (2% + 3)
• Rozsah měření činného výkonu (W): 0W ~ 12kW, přesnost: ± (3% + 3)
• Rozsah měření zdánlivého výkonu (VA): 0VA ~ 12kVA, přesnost: ± (3% + 3)
• Rozsah měření jalového výkonu (VAR): 0VAR ~ 12kVAR, přesnost: ± (3% + 3)
• Účinník: -1 ~ +1, přesnost: ± 0,03
• Fázový úhel: 0° ~ 360°, přesnost: ±1°
• Součet proudových vektorů: 0mA ~ 60A
• Test fázové sekvence - dopředná rotace: U1-U2-U3 nebo I1-I2-I3
• Test fázové sekvence - reverzní rotace: U1-U3-U2 nebo I1-I3-I2
• Bodový LCD podsvícený displej pro zobrazení vektorů: 240 bodů × 160 bodů
• Vzorkovací frekvence: cca 0,5krát/s
• Automatické přepínání rozsahů: ano
• Vstupní impedance pro DCV: ≥2MOhm
• Zadržení dat (Data Hold): ano
• Datové úložiště: ano, 99 záznamů
• Datové rozhraní: RS-232
• Napájení: baterie 1,5 V AA (LR6) x 6ks
• Automatické vypnutí: cca po 15 minutách
• Indikace slabé baterie: ano
• Čistá hmotnost výrobku: 550 g
• Rozměry výrobku: 196 mm x 92 mm x 54 mm
• Barva výrobku: červená a šedá

OBSAH BALENÍ:

• Analyzátor UNI-T UT267B: 1ks
• Proudové svorky 7,5 mm x 13 mm: 3ks
• Testovací kabely: 4ks (1ks žlutý, 1ks zelený, 1ks červený, 1ks černý)
• Datový kabel: 1ks
• CD se softwarem pro přenos do PC: 1ks
• Brašna: 1ks
• Baterie 1,5V AA (LR6): 6ks
• Návod k použití: 1ks
