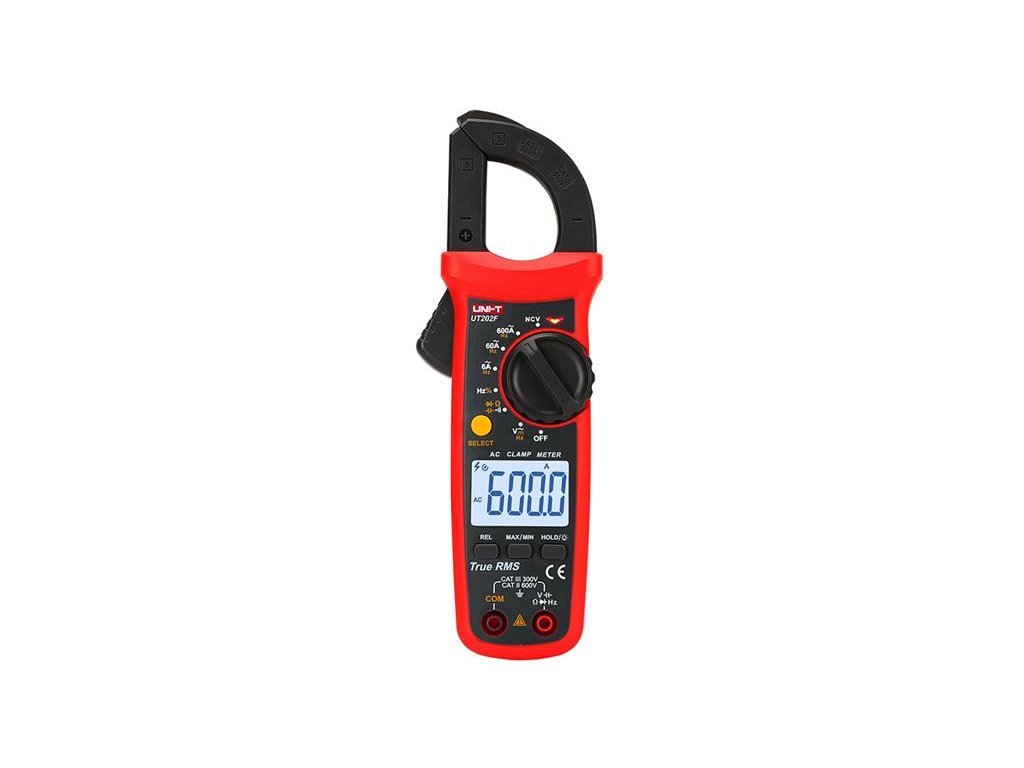

Klešťový multimetr UNI-T UT202F

Podrobný popis

Klešťový multimetr UNI-T UT202F

Digitální klešťový měřič UT202F slouží pro měření střídavých a stejnosměrných napětí do 600V, AC proudů do 600A a frekvece napětí do 600V. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm.

Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II.

Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11µA, což účinně prodlužuje životnost baterie na cca 400 hodin.

• Měření napětí, proudu a frekvence vysokého napětí do 600 V
• Měření frekvencí 10Hz až 10MHz
• Měření kapacit 6nF až 60mF
• Poměrové (relativní) měření napětí a kapacit
• Více segmentový displej a zvukový / vizuální alarm
• Ochrana před napětím větším než 600V napříč rozsahy
• Bezkontaktní detekce vodičů pod napětím
• Automatické přepínání rozsahů
• Přesnost je garantována v rozmezí 1% až 100% rozsahu

TECHNICKÉ SPECIFIKACE:

• DC napětí: 600,0mV / 6V / 60V / 600V - přesnost: ±(0,5 %+3)
• Vstupní impedance cca 10MOhm
• Ochrana proti přetížení při 600Vrms

• AC napětí: 6V / 60V / 600V - přesnost: ±(0,5 %+3)
• Přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10 až 10k ±(1,0%+5) při rozlišení 0,01Hz až 0,01kHz
• Ochrana proti přetížení při 600Vrms
• Vstupní impedance cca 10MOhm

• AC proud: 6A / 60A / 600A - přesnost: ±(2,0 %+10)
• Přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz
• Ochrana proti přetížení při 620A

• Odpor: 600Ohm / 6kOhm / 60kOhm / 600kOhm / 6MOhm / 60MOhm - přesnost: ±(0,8%+5)
• Ochrana proti přetížení při 600 Vrms

• Kapacita: 6nF / 60nF / 600nF / 6uF / 60uF / 600uF / 6mF / 60mF - přesnost: ±(4,0 %+10)
• Ochrana proti přetížení při 600 Vrms

• Frekvence: 10Hz až 10MHz - přesnost: ±(0,1% + 4)
• Plnění: 0,1 až 99,9% - přesnost: ±(3,0% + 5)


• Kontrola spojitosti obvodů:
• Při naměřeném odporu menším než 10Ohm signalizace souvislého obvodu zazní bzučák
• Při naměřeném odporu větším než 31Ohm signalizace rozpojeného obvodu nezní bzučák
• Napětí otevřeného obvodu asi 2,0V
• Měření na rozsahu 600Ohm
• Ochrana proti přetížení při 600 Vrms

• Měření diod:
• V propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V
• Pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V
• Napětí otevřeného obvodu asi 3,9V
• Měření na rozsahu 6V

• Bezkontaktní snímání elektrického pole (NCV):
• Umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz.


• Měření maximálních a minimálních hodnot: ano
• Měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano
• Zadržení dat (HOLD): ano
• Indikace slabé baterie: ano
• Automatické vypnutí napájení: ano
• Napájení: 2x 1,5 V baterie AA (R03)
• Velikost podsvíceného displeje: 37 mm x 25 mm
• Rozměry výrobku: 215 mm x 63 mm x 36 mm
• Čistá hmotnost produktu: 248 g
• Barva výrobku: červená a šedá

OBSAH BALENÍ:

• Klešťový multimetr UT202F: 1ks
• Testovací kabely: 1 pár
• Baterie 1,5 V (R03): 2ks
• Návod k použití: 1ks
