Multimetr UNI-T UT60BT

Podrobný popis

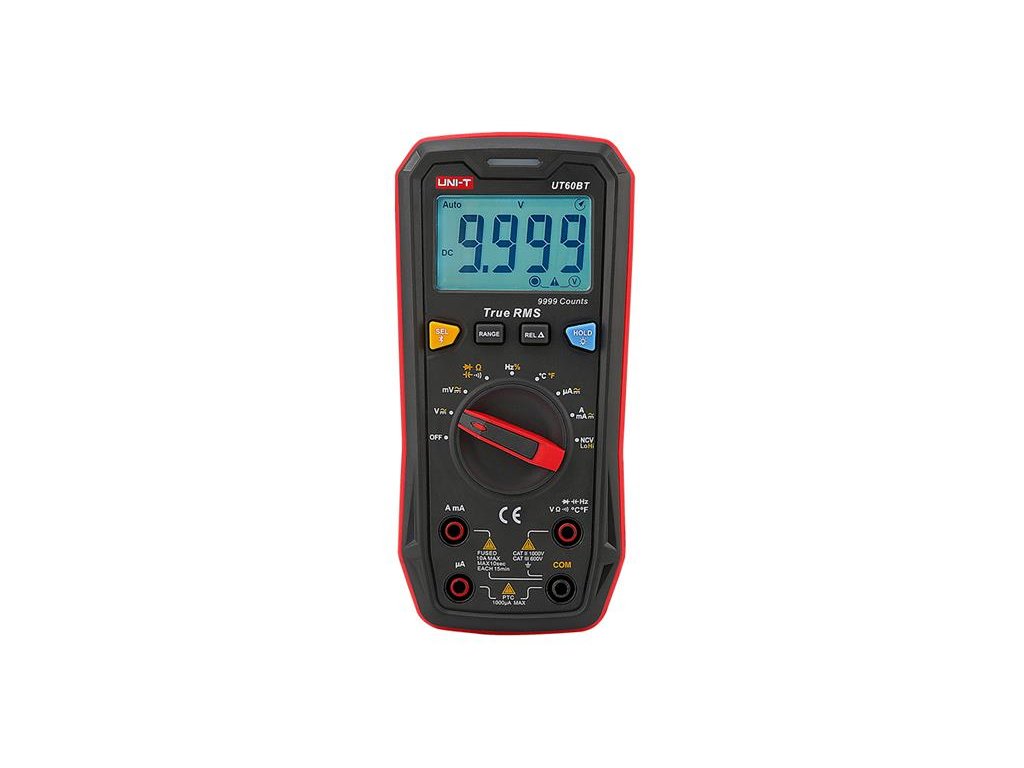

Multimetr UNI-T UT60BT

Přístroj UT60BT je digitální multimetr s rozsahem displeje 9999, který umožňuje měření skutečných efektivních hodnot RMS napětí a proudů s automatickou i manuální volbou rozsahů. Na všech rozsazích má ochrany proti přetížení 1000V rms, proudový rozsah je chráněn trubičkovou pojistkou 10A / 1000V, 6,35 x 32mm. Pokud se při měření napětí a proudů blížíte hraničním hodnotám ≥990,0V / ≥9,900A, zazní alarm a při překročení mezních hodnot se zobrazí znak "OL".

Dále umožňuje měření odporu, kapacity, teploty, frekvence, pracovního cyklu, spojitosti obvodů a polovodičových přechodů. Optimalizován je obvod pro bezkontaktní měření elektrického pole ve dvou podrozsazích. Multimetr je vybaven moderním procesorem s rychlým analogově digitálním převodníkem (převod 3krát/s) a s přenosem naměřených hodnot přes Bluetooth prostřednictvím nízkoenergetické bezdrátové technologie 802.15.4., do mobilního telefonu nebo tabletu s naintalovanou aplikací Connect.

Celá konstrukce multimetru je vybaveny odolným krytem s dvojitou izolací a má evropskou certifikaci CE a splňuje bezpečnostní klasifikaci CAT II 1000V/CAT III 600V. Přístroj je vhodný jak pro práci v laboratoři nebo dílně, tak i pro běžnou elektrikářskou praxi. Je napájen běžnými bateriemi 3 ks x 1,5V, AAA, které díky nízké spotřebě vydrží až 500 hodin.

• Rozsah podsvíceného displeje: 9999
• Měření napětí: do ±1000V / DC / AC rms
• Měření proudů: do ± 10A / DC / AC rms
• Měření odporů: do 99,99MOhm
• Měření kapacit: do 9,999mF
• Měření teploty: s dodanou sondou typu K do 250°C
• Měření frekvence: do 9,999MHz
• Měření pracovního cyklu: do 1kHz
• Režimy měření: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi
• Měření spojitosti obvodů
• Měření polovodičových přechodů
• Bezkontaktní měření NCV
• Optické i akustické alarmy
• Bluetooth pro přenos naměřených dat
• Ochrana napěťových vstupů proti přetížení nad 1000V
• Ochrana proudového vstupu 10A rychlou tavnou pojistkou
• Vstupní impedance cca 10MOhm pro DCV, na rozsahu DCmV pak 3GOhm
• Napájení: 3 x 1,5V baterie AAA (součásti balení)
• Spotřeba v nízká spotřeba energie při měření: asi 2 mA
• Spotřeba v režimu spánku: < 30 µA
• Činnost na jednu sadu baterií: 500 hodin
• Indikace slabé baterie: ano
• Automatické vypnutí (uspání při nečinnosti): ano, po 15 minutách

• Pracovní teplota okolí: 0°C až 40°C
• Skladovací teplota: -10°C – 50°C (14°F – 122°F)
• Pracovní relativní vlhkost: ≤75% (0°C až 30°C) , ≤50% (30°C až 40°C)
• Pracovní nadmořská výška: 0 až 2000m
• Prostředí použití: vnitřní použití
• Odolnost proti EMC: pro radiofrekvenční pole 1V/m
• Displej LCD : 73 mm x 50 mms podsvícením, 2 stupně jasu, nebo vypnuto
• Čistá hmotnost výrobku: 290 g
• Hmotnost výrobku: asi 400g (včetně baterií)
• Rozměry výrobku : 169 x 81 x 46 mm


TECHNICKÉ SPECIFIKACE:

• DC napětí (vstupní impedance je na rozsahu DCmV asi 3GOhm, na ostatních rozsazích 10MOhm):
(rozsah / rozlišení / přesnost)
- 9,999 mV / 0,001mV / ± (0,7 % + 8)
- 99,99 mV / 0,01 mV / ± (0,7 % + 8)
- 999,9 mV / 0,1 mV / ± (0,5 % + 3)
- 9,999 V / 0,001 V / ± (0,5 % + 3)
- 99,99 V / 0,1V / ± (0,5 % + 3)
- 999,9 V / 0,1V / ± (0,5 % + 3)
• Maximální vstupní napětí: ±1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
• Ochrana proti přetížení 1000V RMS (DC/AC)

• AC napětí (vstupní impedance cca 10MOhm):
(rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz, sinus RMS)
- 9,999 mV / 0,001mV / ± (1 % + 3)
- 99,99 mV / 0,01 mV / ± (1 % + 3)
- 999,9 mV / 0,1 mV / ± (0,8 % + 3)
- 9,999 V / 0,001 V / ± (0,8 % + 3)
- 99,99 V / 0,1V / ± (0,8 % + 3)
- 999,9 V / 0,1V / ± (0,8 % + 3)
• Maximální vstupní napětí: AC1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
• Ochrana proti přetížení 1000V RMS (DC/AC)

• DC proud:
(rozsah / rozlišení / přesnost)
- 999,9 µA / 0,1 µA / ± (0,8 % + 3)
- 999,9 mA / 0,1 mA / ± (1,0 % + 3)
- 9,999 A / 0,001 A / ± (1,0 % + 3)
• Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"
• Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A

• AC proud:
(rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz)
- 999,9 µA / 0,1 µA / ± (1,0 % + 3)
- 999,9 mA / 0,1 mA / ± (1,2 % + 3)
- 9,999 A / 0,001 A / ± (1,2 % + 3)
• Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"
• Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A

• Odpor:
(rozsah / rozlišení / přesnost)
- 999,9 Ohm / 0,1 Ohm / ± (0,8 % + 2)
- 9,999 kOhm / 0,001kOhm / ± (0,8 % + 2)
- 99,99 kOhm / 0,01 kOhm / ± (0,8 % + 2)
- 999,9 kOhm / 0,1 kOhm / ± (0,8 % + 2)
- 9,999 MOhm / 0,001 MOhm / ± (1,5 % + 3)
- 99,99 MOhm / 0,01 MOhm / ± (2,0 % + 5)
• Ochrana proti přetížení 1000V

• Kapacita kondenzátorů:
(rozsah / rozlišení / přesnost)
- 9,999 nF / 0,001 nF / ± (4 % + 10)
- 99,99 nF / 0,01 nF / ± (4 % + 5)
- 999,9 nF / 0,01 nF / ± (4 % + 5)
- 9,999 µF / 0,001 µF / ± (4 % + 5)
- 99,99 µF / 0,01 µF / ± (4 % + 5)
- 999,9 µF / 0,1 µF / ± (4 % + 5)
- 9,999 mF / 0,001 mF / ± (10 %)
• Pro kapacity ≤100nF použijte režim REL
• Ochrana proti přetížení 1000V

• Kmitočet:
(rozsah / rozlišení / přesnost)
- 99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5)
• Ochrana proti přetížení 1000V RMS (DC/AC)

• Pracovní cyklus pro obdélníkové vlny ≤10kHz:
(rozsah / rozlišení / přesnost)
- 0,1 až 99,9 % / 0,1 % / ± (3% + 5)
• Ochrana proti přetížení 1000V RMS (DC/AC)

• Test diod:
- Napětí na svorkách bez zátěže asi 3,3 V
- Úbytek napětí na dobrém křemíkovém přechodu je 0,5 až 0,8 V
- Rozlišení měření 0,001 V

• Test spojitosti obvodů:
- Tón bzučáku nebude znít, pokud je odpor větší než 30 Ohm
- Tón se rozezní pokud je odpor menší než 30 Ohm
- Ochrana proti přetížení 1000V RMS (DC/AC)

• Měření teploty:
(rozsah / rozlišení / přesnost)
- -40°C až 0°C / 1°C / ± 4°C
- 0°C až 100°C / 1°C / ± (1,0% + 5)
- 100°C až 1000°C / 1°C / ± (2,0% + 5)

- -40°F - 32°F / 1°F / ± 5°F
- >32°F - 212°F / 1°F / ± (1,5% + 5)
- >212°F - 1832°F / 1°F / ± (2,5% + 5)
• Termočlánek typu K v příslušenství je použitelný pouze pro měření teploty nižší než 250°C/482°F.
• Ochrana proti přetížení 1000 V RMS (DC/AC)

OBSAH BALENÍ:

• Multimetr UT60BT s úložným obalem: 1ks
• Baterie 1,5V, AAA: 3ks
• Pojistka F1 : F 10A /250V (6,35 x 32mm) - v přístroji: 1ks
• Testovací kabely s hroty v kategorii CAT II 1000V/CAT III 600V: 1pár
• Teplotní sonda: 1ks
• Návod na použití: 1ks
