Multimetr UNI-T UT622A

Podrobný popis

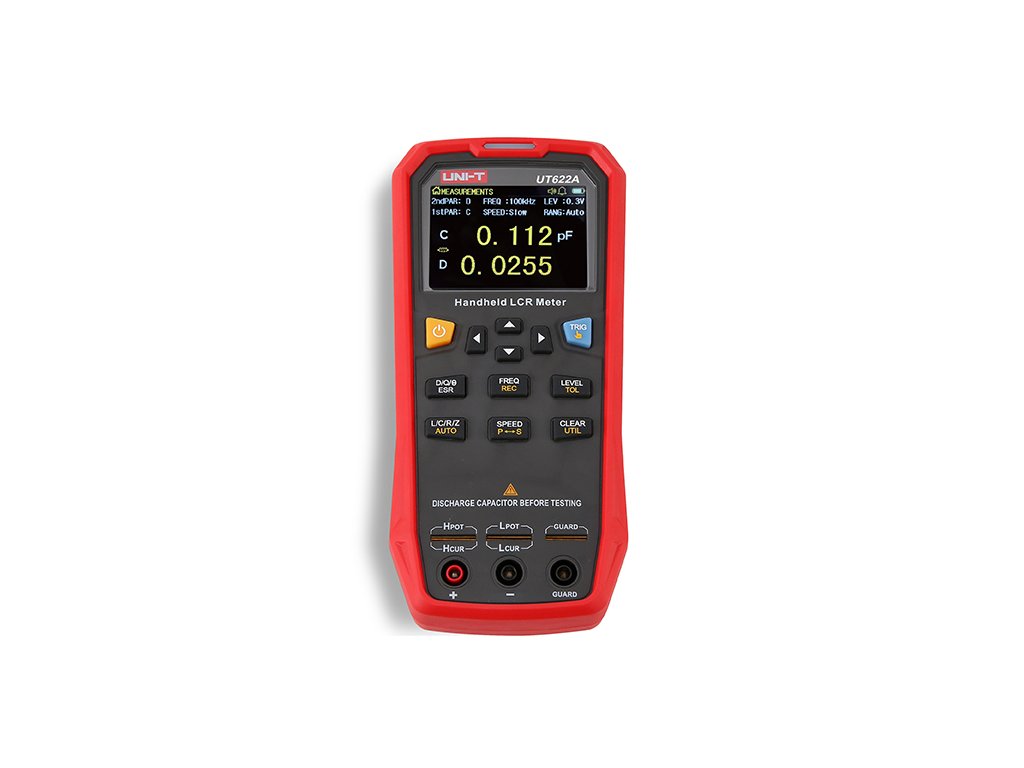

Multimetr UNI-T UT622A

Přístroj UT622A LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity) a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), fázového úhlu ve stupních, fázového úhlu v radiánech a ESR (ekvivalentího sériového nebo paralelního odporu).

Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100, 120, 1000, 10000 Hz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100Ohm. Nejvyšší přesnost měření je 0,1%.

Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC.

Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec.

Konfigurace terminálů 2+1 nebo 4+1 (po dokoupení testovacích kabelů UTR-L100k-H).

Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd.

TECHNICKÉ SPECIFIKACE:

• Ruční RLC měřič primárních a sekundárních parametrů součástek
• Velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu
• Rozsah dipleje je maximálně 99999
• Nejvyšší přesnost 0,1%
• Možnost výběru součástek dle zadané tolerance
• Měření střídavým napětím 100, 120, 1000 nebo 10000 Hz
• Volitelná amplituda měř. napětí 0,1Vrms, 0,3Vrms, 1,0Vrms
• Volba ekvivalentího režimu (pro Z <100Ohm sériový, pro Z >10kOhm paralelní)
• Automatická identifikace součástky
• Zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh
• Napájení + nabíjení: adaptér DC 5V ±0,25V, >1A
• Činnost na jedno nabití akumulátoru: typicky 8 hodin
• Funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN
• Zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout
• Možnost uzamknutí tlačítek: ano
• Automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto
• Datové rozhraní: mini USB
• Přenosová rychlost dat do PC: 9600/19200/38400 Baudů
• Akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje
• Výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí
• Vynulování testeru při otevřeném nebo zratovaném obvodu: ano
• Nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5%
• Počítání součástek: všech, vyhovujících, nevyhovujících

• Rozsah měření primárních parametrů impedancí:
  - Indukčnost L: 0,001 µH až 9999,9 H
  - Kapacita C: 0,001 pF až 99,999 mF
  - Odpor R: 0,0001 Ohm až 99,999 MOhm
  - Obecná impedance Z: 0,0001 Ohm až 99,999 MOhm

• Rozsah měření sekundárních parametrů impedancí:
  - Ztrátový faktor D: 0,0001 až 9,9999
  - Faktor kvality Q: 0,0001 až 99999
  - Fázový úhel ve stupních deg: -179,9° až 179,99°
  - Fázový úhel v radiánech rad: -3,142 rad až 3,1416 rad
  - Ekvivalentní odpor ESR: 0,01 mOhm až 999,99 Ohm

• Displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8"
• Rozsah displeje: maximálně 99999
• Přesnost: nejlepší 0,1%
• Výběr součástek dle nastavené tolerance: ano
• Měření napětím: AC 100, 120, 1000 nebo 10000 Hz
• Amplituda měř. napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
• Přenos dat do PC: ano, po instalaci softwaru do PC
• Napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A
• Automatická správa nabíjení: i při vypnutém přístroji
• Nabíjecí a datové rozhraní: mini USB
• Pracovní prostředí: teplota 5 až 35°C, vlhkost <80%°C
• Hmotnost bez baterií: 305g
• Rozměry výrobku (V x Š x H): 190 x 90 x 44 mm
• Certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

OBSAH BALENÍ:

• Měřící přístroj
• Kabel rozhraní USB: 1ks
• Dvoupólové testovací kabely s krokosvorkami UTR-002
• CD (software pro PC)
• Pozlacená zkratovací deska UTR-001
• Návod k použití
