Multimetr UNI-T UT622E

Podrobný popis

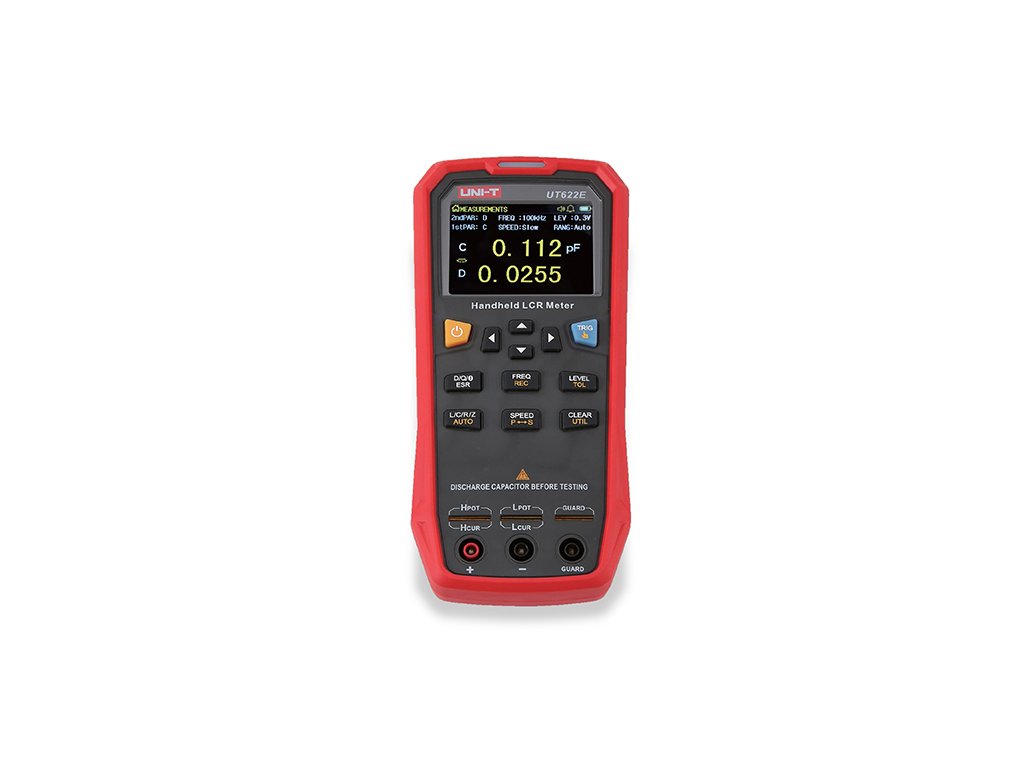

Multimetr UNI-T UT622E

Přístroj UT622E LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity), obecné impedance Z a odporu DCR vůči stejnosměrnému proudu a jejich sekundárních vlastností: ztrátového faktoru, faktoru kvality, fázového úhlu ve stupních, fázového úhlu v radiánech a ekvivalentího sériového nebo paralelního odporu.

Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100Hz, 120Hz, 1kHz, 10kHz, 100kHz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100Ohm.

Přístroj UT622E má, oproti přístroji UT622A, volbu také měření stejnosměrným napětím 1,0V. Nejvyšší přesnost měření je 0,1%.

Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001.

Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 4+1n (UTR-L100k-H) nebo 2+1 (po dokoupení testovacích kabelů UTR-002 s krokosvorkami).

Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd.

• Ruční RLC měřič primárních a sekundárních parametrů součástek
• Velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu
• Rozsah dipleje je maximálně 99999
• Nejvyšší přesnost 0,1%
• Možnost výběru součástek dle zadané tolerance
• Měření střídavým napětím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Volitelná amplituda střídavého napětí 0,1 Vrms, 0,3 Vrms, 1,0V rms
• Možnost měření DCR stejnosměrným napětím 1,0V
• Volba ekvivalentího režimu (pro Z <100Ohm sériový, pro Z >10kOhm paralelní)
• Automatická identifikace součástky
• Zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh
• Napájení + nabíjení: adaptér DC 5V ±0,25V, >1A
• Činnost na jedno nabití akumulátoru: typicky 8 hodin
• Funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN
• Zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout
• Možnost uzamknutí tlačítek: ano
• Automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto
• Datové rozhraní: mini USB
• Přenosová rychlost dat do PC: 9600/19200/38400 Baudů
• Akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje
• Výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí
• Vynulování testeru při otevřeném nebo zratovaném obvodu: ano
• Nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5%
• Počítání součástek: všech, vyhovujících, nevyhovujících

TECHNICKÉ SPECIFIKACE:

• Rozsah měření primárních parametrů impedancí:

Indukčnost L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH
Kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
Odpor R // 0,0001 Ohm až 99,999 MOhm // 0,0001 Ohm
Obecná impedance Z // 0,0001 Ohm až 99,999 MOhm // 0,0001 Ohm
Odpor stejnosměrnému proudu DCR // 0,1 mOhm až 999,99 kOhm // 0,1 m?

• Rozsah měření sekundárních parametrů impedancí:

Ztrátový faktor D // 0,0001 až 9,9999 // 0,0001
Faktor kvality Q // 0,0001 až 99999 // 0,0001
Fázový úhel ve stupních deg // -179,9° až 179,99° // 0,01°
Fázový úhel v radiánech rad // -3,142 rad až 3,1416 rad // 0,001 rad
Ekvivalentní odpor ESR // 0,01 mOhm až 999,99 Ohm // 0,01 mOhm

• Displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8"
• Rozsah displeje: maximálně 99999
• Přesnost: nejlepší 0,1%
• Výběr součástek dle nastavené tolerance: ano
• Měření v režimu DCR: napětím DC 1,0V
• Měření střídavým napětím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Amplituda měřícího napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
• Přenos dat do PC: ano, po instalaci softwaru do PC
• Napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A
• Automatická správa nabíjení: i při vypnutém přístroji
• Nabíjecí a datové rozhraní: mini USB
• Pracovní prostředí: teplota 5 až 35°C, vlhkost ≤80%°C
• Hmotnost bez baterií: 305g
• Rozměry výrobku (V x Š x H): 190 x 90 x 44 mm
• Certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

OBSAH BALENÍ:

• Přístroj UT622E
• Kabel rozhraní USB
• Čtyřpólové testovací kabely UTR-L100k-H
• CD (software pro PC)
• Pozlacená zkratovací deska UTR-001
• Návod k použití
