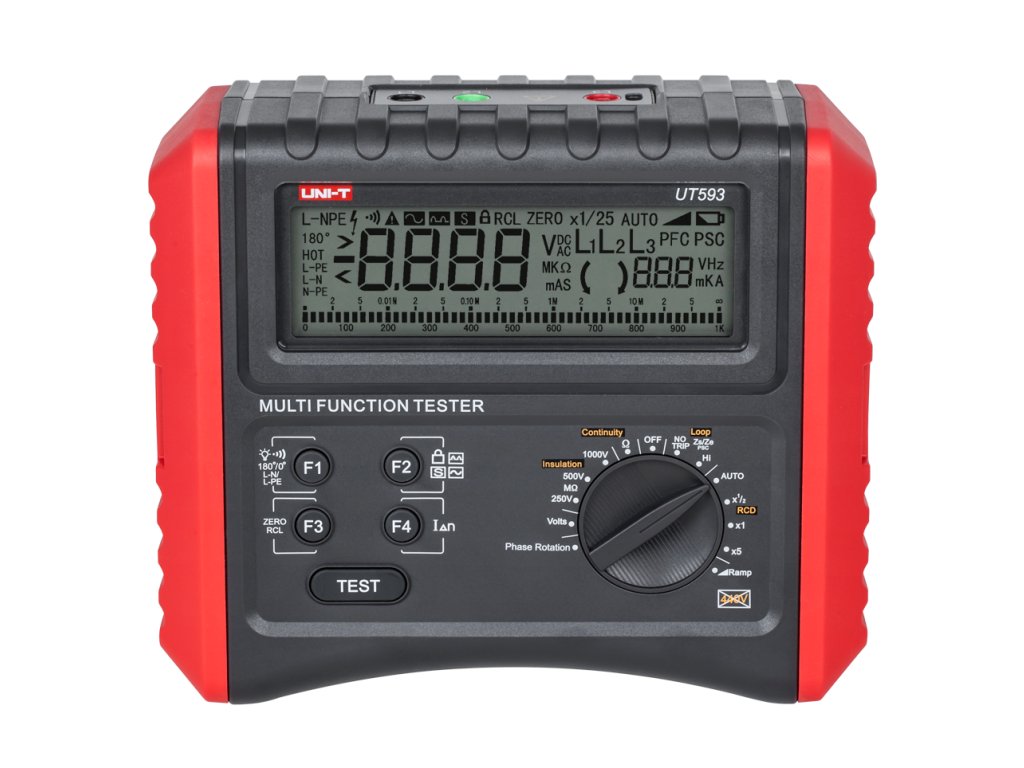

UNI-T UT593 Tester multifunkční

Podrobný popis

UNI-T UT593 multifunkční tester - váš komplexní nástroj pro revize a kontroly elektrických zařízení

Hledáte spolehlivý a všestranný tester, který vám umožní provádět profesionální revize a kontroly elektrických zařízení s maximální přesností a efektivitou? UNI-T UT593 je ideální volbou pro elektrikáře, revizní techniky a všechny, kteří potřebují komplexní řešení pro testování elektrických instalací.

Přístroj v sobě spojuje širokou škálu měřicích funkcí, robustní konstrukci a intuitivní ovládání, díky čemuž se stane nepostradatelným pomocníkem ve vaší práci.

Klíčové výhody, které vás posunou dál


Na rozdíl od konkurence, UNI-T UT593 nabízí unikátní kombinaci funkcí a vysokou přesnost měření. Zapomeňte na nošení několika přístrojů – s UT593 máte vše, co potřebujete, v jednom kompaktním a snadno ovladatelném zařízení.

Velký, podsvícený LCD displej s analogovým pruhovým ukazatelem zajišťuje snadné čtení naměřených hodnot i za zhoršených světelných podmínek. Robustní konstrukce a odolný kryt garantují dlouhou životnost přístroje i v náročných pracovních podmínkách.

Praktické využití pro každodenní práci


UNI-T UT593 je univerzální nástroj pro širokou škálu aplikací. S jeho pomocí můžete snadno a rychle kontrolovat vybavovací dobu proudových chráničů (RCD), měřit svodové proudy, ověřovat impedance zemnicí smyčky, kontrolovat spojitost uzemnění, měřit izolační odpor, testovat kmitočet AC napětí a měřit AC/DC napětí. Díky funkci měření pořadí fází v třífázových rozvodech se vyhnete nebezpečným situacím a zaručíte správnou funkčnost zařízení.

Získejte maximální flexibilitu a bezpečnost


UNI-T UT593 je navržen s ohledem na maximální bezpečnost a uživatelskou přívětivost. Automatické přepínání rozsahů usnadňuje měření a eliminuje riziko poškození přístroje.

Možnost uložení naměřených hodnot v paměti vám umožní snadno sledovat a dokumentovat výsledky testů. Přístroj splňuje bezpečnostní standard IEC61010 (CATIII 300V) a normu ČSN EN 61557, což zaručuje spolehlivost a bezpečnost při používání.

Proč si vybrat právě UNI-T UT593?


• Komplexní funkčnost: Měření proudových chráničů, impedance smyčky, spojitosti uzemnění, izolačního odporu, napětí, kmitočtu a pořadí fází.
• Vysoká přesnost: Spolehlivé a přesné měření pro profesionální výsledky.
• Snadné používání: Intuitivní ovládání a velký, podsvícený displej.
• Robustní konstrukce: Odolný kryt pro dlouhou životnost.
• Bezpečnost: Splňuje bezpečnostní standardy a normy.
• Paměť: Uložení naměřených hodnot pro snadnou dokumentaci.
• Vše v jednom: Ušetřete místo a čas díky multifunkčnímu provedení.


Technické specifikace UNI-T UT593


Měření proudových chráničů:

• Volba měřicího proudu I: 10mA, 30mA, 100mA, 300mA, 500mA - Umožňuje testovat RCD s různými jmenovitými proudy.
• Měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz - Standardní napětí pro testování RCD.
• Přesnost měřicího proudu při napětí AC 220V: ± (10% + 2) - Udává odchylku od skutečné hodnoty měřicího proudu.
• Automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu - Umožňuje testovat RCD při různých násobcích jmenovitého proudu.
• Rozsah měření času při proudu ½*I, ∧n: 0 až 2000ms - Čas, za který RCD vybaví při proudu polovičním oproti jmenovitému.
• Rozsah měření času při proudu 1*I, ∧n: 0 až 500ms (s funkcí odpočtu) - Čas, za který RCD vybaví při jmenovitém proudu.
• Rozsah měření času při proudu 1*I, ∧n: 0 až 300ms - Alternativní rozsah měření času.
• Rozsah měření času při proudu 5*I, ∧n: 0 až 40ms - Čas, za který RCD vybaví při proudu pětinásobném oproti jmenovitému.
• Možnost změny fázového úhlu 0°/180° - Umožňuje detekovat nejrychlejší čas vybavení chrániče.
• Přesnost měření času: ±(5%+5) - Udává přesnost měření času vybavení RCD.

Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC):

• Provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz - Rozsah napětí pro měření impedance smyčky.
• Měřicí proud a čas: 20A / 20ms - Proud a doba měření pro stanovení impedance smyčky.
• Měřicí rozsahy: 0,05Ohm až 1,99Ohm; 2,0Ohm až 19,9Ohm; 20Ohm až 2000Ohm - Rozsahy pro měření impedance smyčky.
• Nejnižší rozlišení: 0,01Ohm - Nejmenší hodnota, kterou přístroj dokáže rozlišit.
• Zkratový proud: 0kA až 26kA - Výpočet zkratového proudu, který by teoreticky protékal při zkratu.
• Přesnost: ± (5% + 5) - Udává přesnost měření impedance smyčky.

Měření spojitosti uzemnění:

• Jmenovité měřicí napětí: cca 5V - Napětí použité pro testování spojitosti uzemnění.
• Měřicí proud: více než 200mA - Proud protékající při měření spojitosti uzemnění.
• Měřicí rozsah: 0,01Ohm až 200Ohm - Rozsah pro měření spojitosti uzemnění.
• Přesnost v rozsahu 0,01Ohm až 200Ohm: ± (2% + 5) - Udává přesnost měření spojitosti uzemnění.

Měření izolačního odporu:

• Zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10% - Napětí používané pro měření izolačního odporu.
• Rozsah měření: 0,05 až 250MOhm, nebo 0,05 až 500MOhm, nebo 0,05 až 1000MOhm - Rozsahy pro měření izolačního odporu.
• Jmenovitý měřicí proud při zátěži 250kOhm, 500kOhm nebo 1MOhm: 0,9mA až 1,1mA - Proud protékající při měření izolačního odporu.
• Zkratový proud: <1,8mA - Maximální proud při zkratu v testovacím obvodu.
• Přesnost měření v rozsahu 0,05MOhm až 1000MOhm: ±(5%+5) - Udává přesnost měření izolačního odporu.

Měření AC a DCV napětí:

• Rozsah měření DC: 0 až ±440V - Rozsah pro měření stejnosměrného napětí.
• Rozsah měření AC: 0 až 440V (50/60Hz) - Rozsah pro měření střídavého napětí.
• Rozlišení: 1V - Nejmenší hodnota, kterou přístroj dokáže rozlišit při měření napětí.
• Přesnost měření: ±(2%+3) - Udává přesnost měření napětí.
• Měření napětí v rozsahu <10V: pouze informativní - Měření napětí pod 10V je pouze orientační.

Měření kmitočtu:

• Rozsah měření: 20Hz až 100Hz - Rozsah pro měření kmitočtu.
• Rozlišení: 1Hz - Nejmenší hodnota, kterou přístroj dokáže rozlišit při měření kmitočtu.
• Přesnost měření: pouze informativní - Přesnost měření kmitočtu je pouze orientační.

Měření sledu fází:

• Pro napětí: třífazové AC 100V až 440V / 45 až 65Hz - Rozsah napětí pro měření sledu fází.
• Sled fází: L1 → L2 → L3 rotace vpřed; L1 → L2 → L3 zpětná rotace - Indikace správného nebo nesprávného sledu fází.
• Úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD - Zobrazení úbytku napětí na jednotlivých fázích.

Obecné parametry:

• Funkce automatického výběru rozsahu: ano - Přístroj automaticky zvolí vhodný rozsah pro měření.
• Indikace slabé baterie: ano, symbol na displeji - Upozornění na slabé baterie.
• Indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji - Upozornění na přetížení přístroje.
• Napájení: baterie AA 1,5V, 6 kusů - Použité baterie pro napájení přístroje.
• Proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V - Spotřeba proudu přístroje.
• Rozměry displeje LCD: 125 × 37 mm - Rozměry displeje.
• Pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH - Provozní podmínky pro správnou funkci přístroje.
• Uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH - Referenční podmínky pro garantovanou přesnost měření.
• Skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH - Podmínky pro skladování přístroje.
• Hmotnost: 1 kg (včetně baterií) - Hmotnost přístroje včetně baterií.
• Rozměry přístroje: 210 x 90 x 175 mm - Rozměry přístroje.
• Barva přístroje: červená a šedá - Barevné provedení přístroje.

OBSAH BALENÍ:

• Přístroj UT595: 1ks - Samotný tester.
• Testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1) - Testovací kabely pro připojení k měřenému obvodu.
• Alkalická baterie 1,5V AA: 6ks - Baterie pro napájení přístroje.
• Přenosné pouzdro: 1ks - Pouzdro pro uložení a přenášení přístroje.
• Návod k použití: 1ks - Návod k obsluze přístroje.
