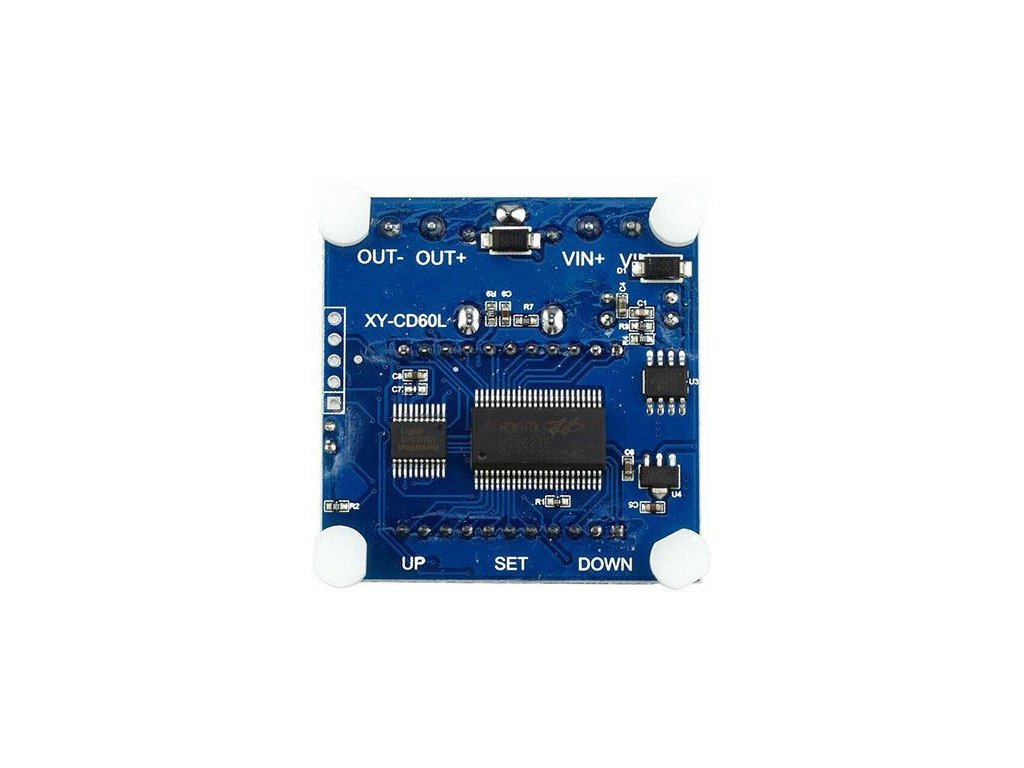

Nabíjecí kontrolér pro Pb, Li-Ion a LiFePO4 baterie, modul XY-CD60L

Podrobný popis

Modul je určen pro ochranu baterie proti nadměrnému vybití nebo přebíjení (pouze jedna zvolená funkce). Je doplněn časovačem, který umožní prodloužit připojení baterie k nabíječce nebo zátěži po nastavenou dobu i po detekci vypínacího napětí.

**Specifikace:**
Pracovní napětí: 6-60V DC
Krok nastavení připojovacího i vypínacího napětí: 0,1V
Přesnost: 0,1V
spínací prvek = relé 10A
rozměry: 79x42x15mm

**Nastavení parametrů.**
- nastavení parametrů se spouští dlouhým stisknutím tlačítka SET
- poté se jednotlivé parametry přepínají krátkým stisknutím tlačítka SET
- pomocí tlačítek UP/DOWN lze nastavit požadované hodnoty
- pro ukončení nastavení stiskněte dlouze tlačítko SET

**Funkce řízení doby nabíjení/vybíjení**
- když je časový parametr OP nenulový, je aktivováno řízení času nabíjení/vybíjení.
- po sepnutí relé nabíjení / vybíjení začne odpočítávání; po uplynutí času se relé automaticky odpojí, aby se dokončil proces nabíjení/vybíjení; pokud je čas dokončen, v režimu nabíjení je detekční napětí nižší než dolní mezní napětí dn nebo v režimu vybíjení je detekční napětí vyšší než horní mezní napětí UP a funkce řízení doby nabíjení se automaticky vypne a bliká. Označte H: ER připomíná uživatelům, že nastavení časového parametru je nerozumné; stiskněte libovolnou klávesu pro zastavení blikání;
Když není ovládání doby nabíjení/vybíjení zapnuté, produktzaznamená celý čas. Při vstupu do rozhraní zobrazení času blikání ukazuje čas nabíjení, poté opuštění rozhraní zobrazení času nebo vymazání při příštím zapnutí nabíjení (sepnutí relé).
**Funkce zpožděného zapnutí (0-999 sekund):**
dokončení nabíjení/vybíjení, interval mezi opětovným otevřením;

3.4 Čas nuceného startu vedením výboje (0-10S): Po splnění podmínky vedení relé je relé nuceno sepnout (0-10S), aby bylo znovu zjištěno napětí baterie. Tato funkce je zaměřena především na funkci vybíjení. Některá testovací zátěže srazí spodní mezní napětí okamžitě v okamžiku vedení, což povede k odpojení ochrany a selhání normálního procesu vybíjení.


Podrobný popis v angličtině:
http://www.icstation.com/lithium-battery-charge-controller-battery-protection-board-cd60l-display-battery-charging-control-board-p-14146.html
