Tester kábla UNI-T UT685B KIT

Podrobný popis

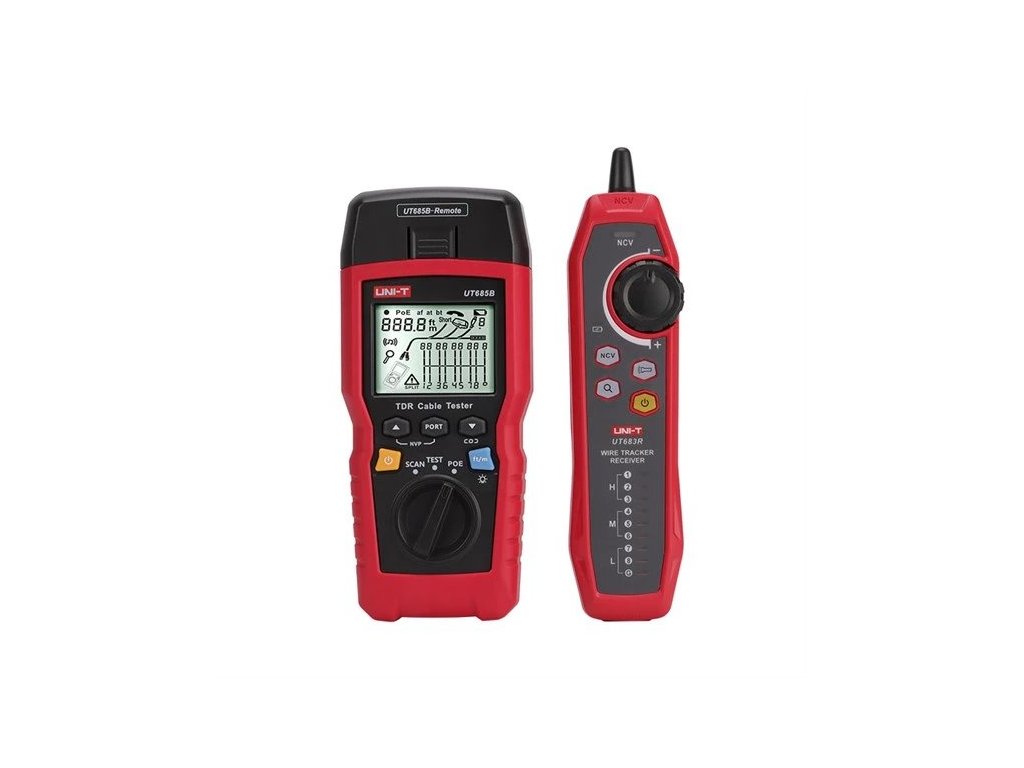

Tester kábla UNI-T UT685B KIT

Tester kábla UT683B KIT je ručný tester káblov TDR, vhodné pre medené káble (CAT 5E, CAT 6, CAT 6A alebo CAT 8), ktorý sa používa na detekciu a diagnostiku stavu zapojenia krútených párov a koaxiálnych káblov, detekciu sieťových služieb, skratov/otvorených obvodov v sieťovej kabeláži, rozdelenie páru, chybného zapojenia atď. Možno ho tiež použiť na zistenie, či je v sieťovej kabeláži prívod PoE (modul POE), a štandardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovke je možné súčasne zobraziť mapu vodičov, dĺžku kábla, miesto prerušeného obvodu a ďalšie informácie. Tester káblov sa vyznačuje presnosťou, jednoduchou obsluhou, viditeľným zobrazením, čo z neho robí ideálny nástroj pre údržbu sieťovej komunikácie,

Parametre produktu :

-testovanie kabeláže s krútenou sieťovou dvojlinkou
-test dĺžky kábla
-technológia TDR
-testuje typy RJ11, RJ45 a koaxiálnych káblov
-režim POE
-dosah 500m
-rozlíšenie 0,33 m
-ochrana vstupu 70V DC
-2,8 palcový podsvietený LCD displej
-grafické rozhranie

Technické parametre:

Testovaný typ kábla:
-kábel s krúteným párom
1. UTP (netienený kábel),
2. FTP (kábel tienený hliníkovou fóliou);
3. SSTP (dvojito tienený sieťový kábel);
-koaxiálny kábel: 50?, 75?, 93?

Test dĺžky kábla:
-dosah: 500 m
-rozlíšenie: 0,33m
-presnosť: ± 4% alebo 0,6 m

Detekcia POE:
-detekcia napájania POE
-štandard POE: 802.3AF
-štandard POE: 802.3AT

-test ethernetového portu
-test umiestnenia kábla ?
-ochrana vstupu 70VDC
-displej 2,8” LCD
-automatické vypnutie: cca 10 minút
-prevádzková teplota: 0~45 °C
-skladovacia teplota:-20~60 °C
-prevádzková vlhkosť: 20~75 % relatívna vlhkosť
-vlhkosť pri skladovaní: 10~90% relatívna vlhkosť
-nadmorská výška ? 2000 m
-veľkosť testera káblov TDR: 181 mm x 80 mm x 39 mm
-veľkosť prijímača: 197mm x 48 mm x 34 mm
-hmotnosť testera káblov: 360 g
-hmotnosť prijímača: 127 g
-napájanie: 4 x AAA (LR03) alkalické batérie
