Generátor UNI-T UTG962E

Podrobný popis

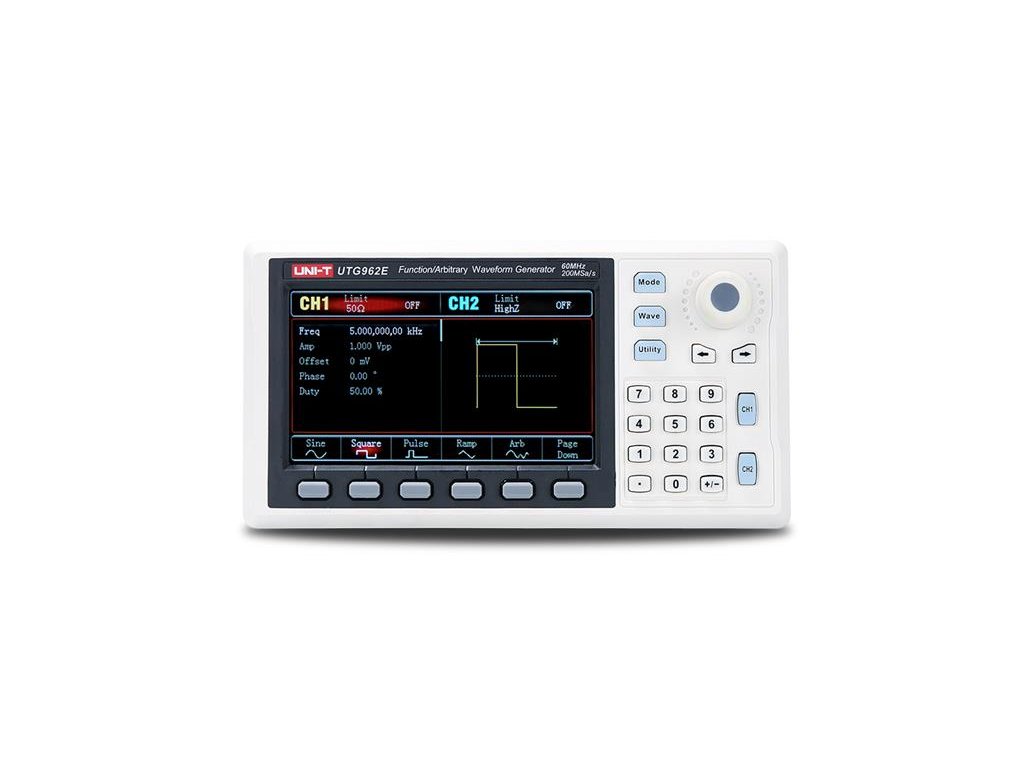

Generátor UNI-T UTG962E

Generátor funkcí (libovolných průběhů vln) UTG962E ze série UTG900E je dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního signálu libovolných tvarů vlny s rozlišením 1µHz a nízkým zkreslením. K dispozici je modulování signálů různými modulacemi jako AM, PM, FM, FSK z interního nebo externího zdroje, lineárním a logaritmickým frekvenčním rozmítáním.

Generátor má miniaturní velikost – do dlaně, je vysoce výkonný, s vynikajícími technickými parametry a přitom je nákladově efektivní.

Panel generátoru je ergonomicky konstruován pro snadné ovládání. Grafický LCD TFT displej s úhlopříčkou 4,3 palce vám umožňuje pracovat mnohem efektivněji a rychleji.

Využití generátoru se předpokládá při výuce, návrhu, testování, řešení problémů a oprav elektronických a elektroakustických zařízení; testování polovodičových součástek atd.

Má rozhraní USB a výkonný software pro přenos dat do počítače. Má výborný poměr cena/výkon a množství funkcí.

• Dvoukanálový generátor s digitální syntézou signálu DDS
• Generování sinusových signálů s kmitočtem 1µHz až 60MHz
• Generování obdélníkových signálů s kmitočtem 1µHz až 20MHz
• Generování různých dalších průběhů (sinus, obdélník, trojúhelník, puls, šum, DC, libovolný)
• Typy modulace AM, FM, PM, FSK signálů z interního i externího zdroje
• Podpora výstupu frekvenčně rozmítaných signálů
• Podporuje spouštění vnitřní / vnější / ruční spoušť
• 6ti bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů v rozsahu 100mHz až 100MHz
• Výstupní amplituda signálu až 10Vpp na impedanci 50Ohm nebo až 20Vpp v režimu vysoké impedance
• Vzorkovací frekvence 200MSa/s a 14 bitové vertikální rozlišení
• Uložení náhodných vlnění s délkou až 4kpts bodů
• Z výroby uložených 24 druhů vlnových průběhů nezávislých na napájení
• Rozhraní USB s výkonným softwarem pro PC
• Multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
• Systémová nápověda
• Barevný displej TFT LCD s úhlopříčkou 109mm (4,3 palce) , 480 x 272 pixelů

TECHNICKÉ SPECIFIKACE:

• Výstupní kanály: 2
• Vzorkovací frekvence: 200MSa/s
• Výstupní frekvence: až 60MHz
• Frekvenční rozlišení: 1µHz
• Vertikální rozlišení: 14 bits
• Hloubka paměti: 8 kpts
• Typy a kmitočty generovaných signálů:
  - sinusový: od 1µHz do 60MHz
  - obdélníkový: od 1µHz do 20MHz
  - rampa (pila): od 1µHz do 400kHz
  - puls: od 1µHz do 20MHz
  - libovolný: od 1µHz do 10MHz
  - bílý Gaussův šum: 60MHz
• DC offset signálu (peak AC+DC): ± 5V (50 Ohm), ± 10V (high resistence)
• Minimální doba náběhu/sestupu signálu: typicky < 20ns
• Rozsah amplitudy pro signály ≤ 10MHz: 1mVpp až 10Vpp; (50 Ohm)
• Rozsah amplitudy pro signály ≤ 60MHz: 1mVpp až 5Vpp; (50 Ohm)
• Typy modulace: AM, FM, PM, FSK, Sweep (rozmítání)
• Výstupní impedanceí impedance: nastavitelná od 1Ohm až do 1kOhm, nebo High Z
• Tovární nastavení impedance: High Z
• Ochrana proti zkratu na výstupu: ano
• Celk. harmon. zkreslení (pro DC až 20kHz, 1Vpp, typ. hodnota): <0,2%
• Přesnost do 90 dnů: ±50 ppm (18°C až 28°C)
• Přesnost do 1 roku: ±100 ppm (18°C až 28°C)
• Displej: barevný TFT LCD s úhlopříčkou 4,3“, 480 x 272pixelů
• Rozhraní USB Device: ano
• Napájení: DC 5V, 2A
• Spotřeba: max. 10W
• Chlazení: přirozené
• Pracovní teplota okolí: 0°C až +40°C
• Pracovní vlhkost okolí: < +35°C: ≤ 90%RH, +35°C až +40°C: ≤ 60%RH
• Pracovní nadmořská výška: max. 2000m
• Hmotnost (netto): 0,33kg
• Hmotnost (brutto): 0,77kg
• Rozměry: 172 x 90 x 68mm

OBSAH BALENÍ

• Generátor funkcí UTG962E
• Napájecí adaptér AC/100 až 240V//DC/5V/2A
• Kabel rozhraní USB (UT-D14)
• Kabel BNC-krokodýlek (UT-L02)
• Kabel BNC-BNC 1m (UT-L45)
• Návod k použití
