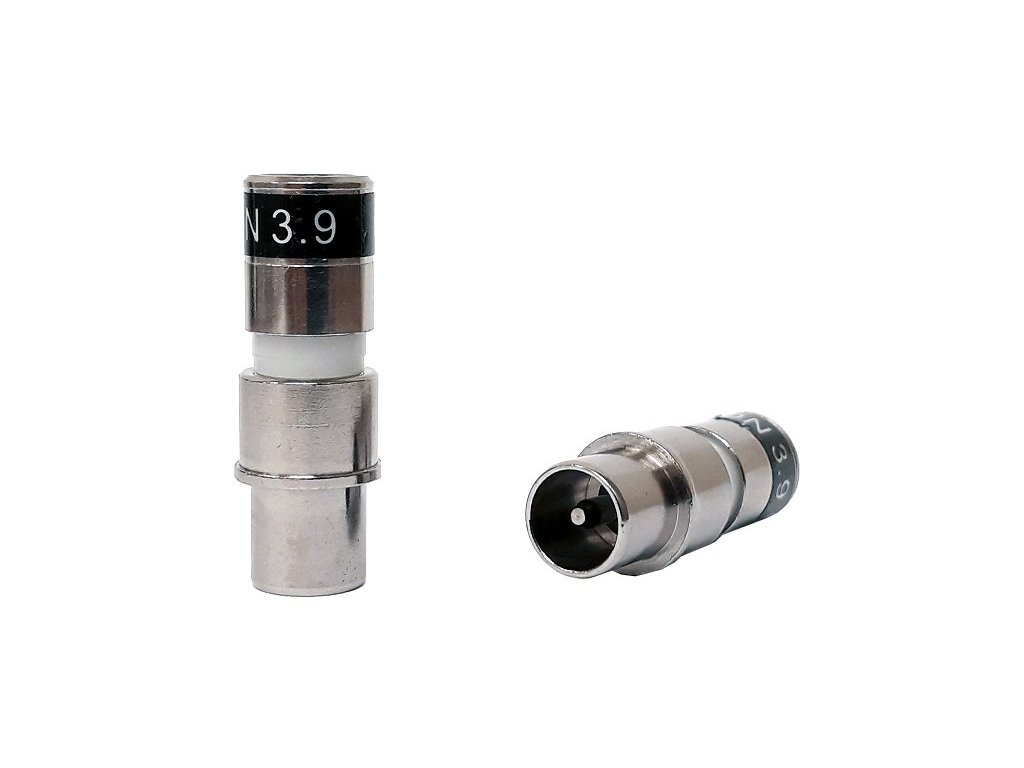

Konektor kompresní Cabelcon IECM-59-CX3 3.9 samec

Podrobný popis

Konektor kompresní Cabelcon IECM-59-CX3 3.9 samec

Profesionální kompresní IEC konektor samec pro dialektrikum 3.9 mm od dánského výrobce Cabelcon, který vyrábí jedny z nejkvalitnějších konektorů na světě.

Přednosti konektoru

• Jednoduchá instalace, hladký design, kvalitní zpracování.
• Pracovní teplota -40 °C až +85 °C.
• Snadná identifikace - rozměry a typ jsou vyraženy na těle konektoru.
• Zaručuje nejvyšší kvalitu spojení a stínění.
• Jistota 100% kvality práce.


Pro nalisování konektoru na koaxiální kabel je zapotřebí speciálních kleští typ CX3 - viz doporučené příslušenství (kód produktu 252677 a 159261).

Konektory Cabelcon doporučujeme pro montážníky, kteří dbají na vysokou technickou kvalitu a bezúdržbovost svých instalací.

Vlastnosti konektoru

Aplikace

Kompresní konektory Cabelcon byly vyvinuty pro digitální multimediální aplikace. Splňují normy SCTEE a IEC.

Mají velmi nízkou přenosnou impedanci - nižší než 0.2 mOhm / konektor v rozsahu pásma zpětného kanálu (5 - 30 MHz). Je to velmi důležitý faktor pro efektivitu izolace v aplikacích se zpětným kanálem.

Provedení

Konstrukce konektoru z jednoho kusu s volně se otáčející maticí pro šestihranný klíč č. 11 (7/16 ") umožňuje snadnou a spolehlivou instalaci.

Typové označení a rozměry oříznutí jsou vyznačeny na těle konektoru pro jasnou identifikaci a měření přímo na místě. Použité mohou být všechny standardní kompresní nástroje.

Není třeba dodatečné těsnění. O-kroužek v přední části zajišťuje vodotěsné spojení podle normy IPX8 *.


Technické parametry

• Charakteristická impedance: 75 Ohm
• Frekvenční rozsah: až do 3 GHz
• Přenosná impedance: méně než 0.2 mOhm / konektor (5-30 MHz)
• Pracovní teplota: -40 °C až do + 85 °C
• Odolnost vůči vodě: prošlo testem IPX8: * ponořeny do vody v hloubce 30 m na 8 hodin
• Povrchová úprava: Nitin-6 ™ (NiSn)
