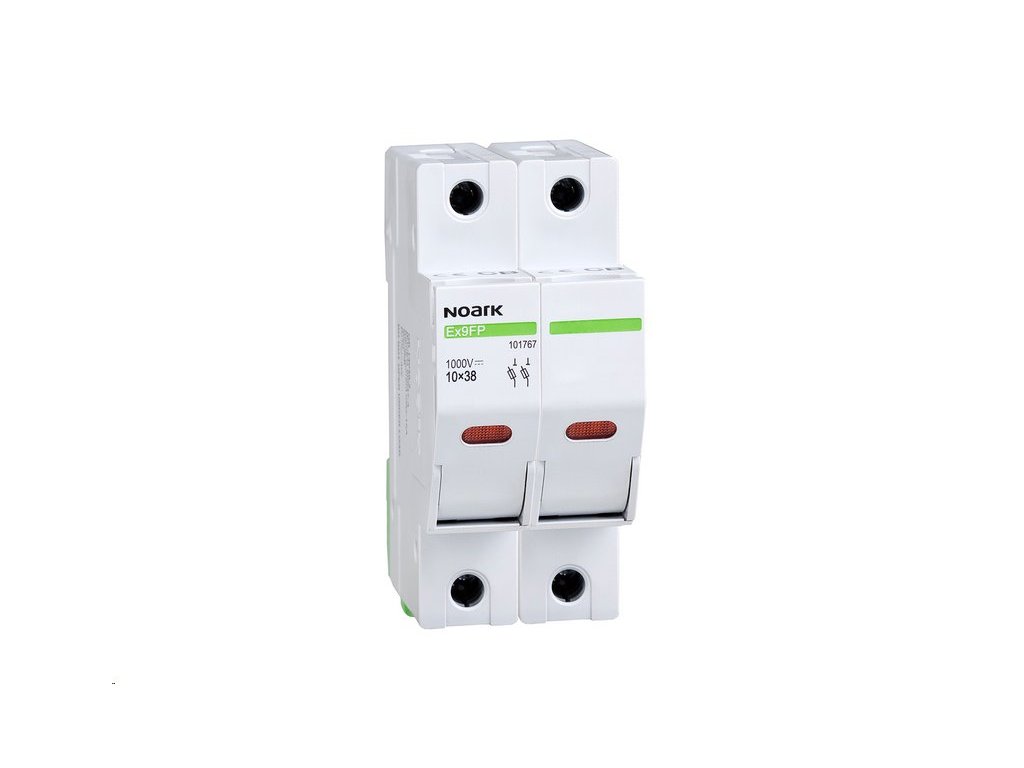

Pojistkový odpojovač NOARK Ex9FP 2P 30A (101767), 1kV DC-20B se signalizací

Podrobný popis

Pojistkový odpojovač NOARK Ex9FP 2P 30A (101767), 1kV DC-20B se signalizací

Pojistkové odpojovače Ex9FP slouží jako ochrana fotovoltaických stringů před zkratem. Jsou určeny pro válcové pojistkové vložky velikosti 10 x 38 mm (nejsou součástí odpojovače). Optický LED indikátor stavu pojistky na čelní straně signalizuje selhání pojistky.

Upozornění:

Tento odpojovač není určen pro vypínání/odpojování pod napětím!
Montáž pouze osobou s elektrotechnickou kvalifikací!

Obecné vlastnosti

Ochrana proti zkratovému proudu ve fotovoltaických systémech
Modulární design, šířka 1 modul na pól
Indikátor selhání pojistky

Elektrické vlastnosti

Splňují požadavky EN 60947-3
Jmenovité pracovní napětí 1000 V DC
Jmenovitý proud Ie DC-20B 1000 V DC až do 30 A
Počet pólů 1, 2
Kategorie užití DC-20B
Jmenovitá vypínací schopnost 33 kA (30 kA od 20A)
Max. výkonová ztráta poj. vložky 4 W

Mechanické vlastnosti

Šířka přístroje 18 mm (na pól)
Výška přístroje 83 mm (89 mm včetně západky na lištu)
Výška výřezu v krycí desce 45 mm
Montáž na přístrojovou (DIN) lištu 35 mm
Stupeň krytí IP20
Průřez připojovacích vodičů 2,5 — 10 mm2
Okolní teplota -30 — +70 °C
Nadmořská výška ≤ 2000 m
Relativní vlhkost ≤ 95 %
Odolnost vůči teplu a vlhku třída 2
Stupeň znečištění 3
Instalační třída III
Velikost pojistkové vložky 10 x 38 mm
Hmotnost 0.07 kg na pól

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
