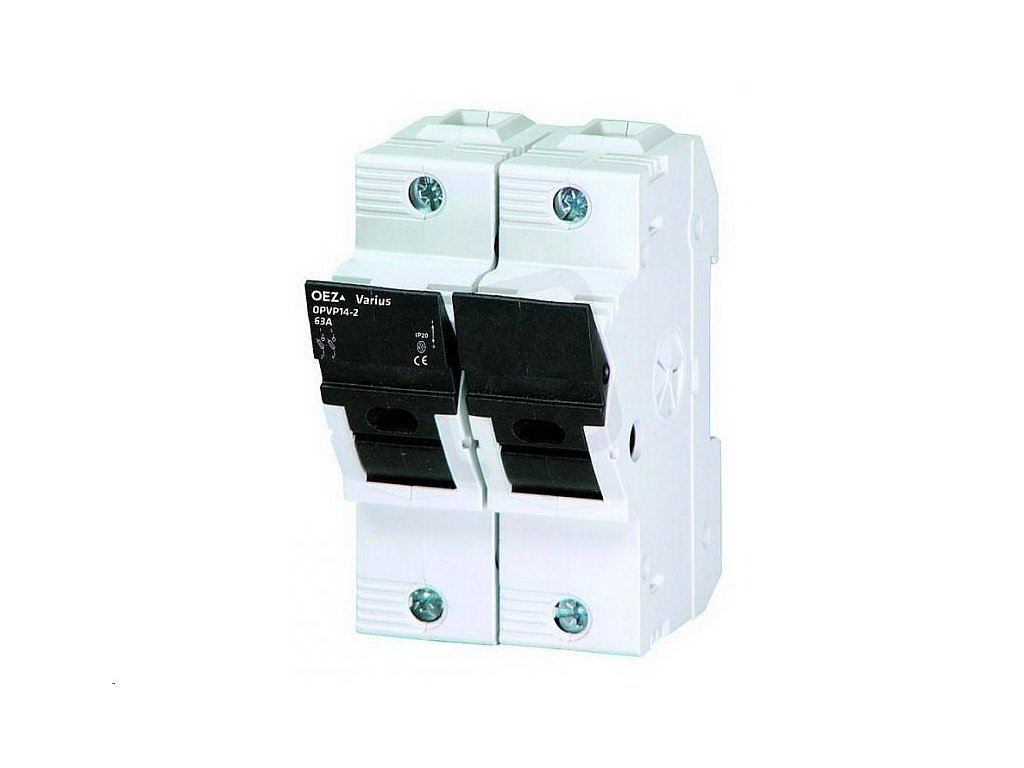

Pojistkový odpojovač OPVP14-2, 2P, 63A, Ue AC 690 V/DC 440 V, na DIN lištu

Podrobný popis

Pojistkový odpojovač OPVP14-2, 2P, 63A, na DIN lištu, odpojení pod zátěží

Pojistkový odpojovač a zároveň pojistkový držák, který je určený pro dvě válcové pojistky (jištění polovodičů) velikosti 14x51 mm typu PV514 a pro dvě výkonové pojistkové vložky PV14 do 63 A (gG, aM).

Tento pojistkový odpojovač je vhodný zejména pro fotovoltaické aplikace a systémy. Dvojpólové provedení pro kladnou i zápornou větev fotovoltaických panelů.

Odpojovač umožňuje odpojit DC přívod od FV panelů i pod zatížením, neboť obsahuje zhášecí komoru případného el. oblouku.

Umožňuje bezpečně odpínat jmenovité proudy a nadproudy. Splňuje podmínky pro bezpečné odpojení. Zároveň slouží jako jištění kladné i záporné DC větve před přetížením (nadproudem, zkratem).

TECHNICKÉ SPECIFIKACE

• Počet pólů: 2
• Jmenovitý pracovní proud I_e: 63 A
• Jmenovité pracovní napětí U_e: AC 690 V / DC 440 V
• Jmenovité izolační napětí U_i: AC 800 V
• Velikost pojistkové vložky: 14 x 51 mm
• Charakteristika pojistkové vložky: gG, aM, gR, aR
• Společně spínaný neutrální vodič: Ne
• Kategorie užití při AC 400 V: AC-21B
• Kategorie užití při DC 250 V: DC-21B
• Jmenovité impulzní výdržné napětí: 6 kV
• Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
• Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s: 1,6 kA
• Připojovací průřez Cu (plný) min.: 1,5 mm2
• Připojovací průřez Cu (plný) max.: 35 mm2
• Krytí: IP20
• Rozměry (Š x V x H): 54 x 102.2 x 74.3 mm
• Rozteč přípojnic: 60 mm
• Hmotnost: 202 g

Specifikace produktu

• Odpojovače jsou určeny pro válcové pojistkové vložky (pojistky).
• Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
• Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
• Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.
• Možnost propojení propojovacími lištami.
• Možnost použití adaptéru na přípojnice s roztečí 60 mm GA-xxx u OPVP10 a OPVP14.
• Pojistkové odpínače OPVP14 lze v uzavřeném stavu zaplombovat.
• Přístroje jsou řešeny jako modulární a pro výřez v rozváděči 45 mm.
• Montáž na U lištu typu TH35 dle ČSN EN 60715 nebo na desku (doporučena ocelová lišta).

Balení obsahuje:

• 1x modul
