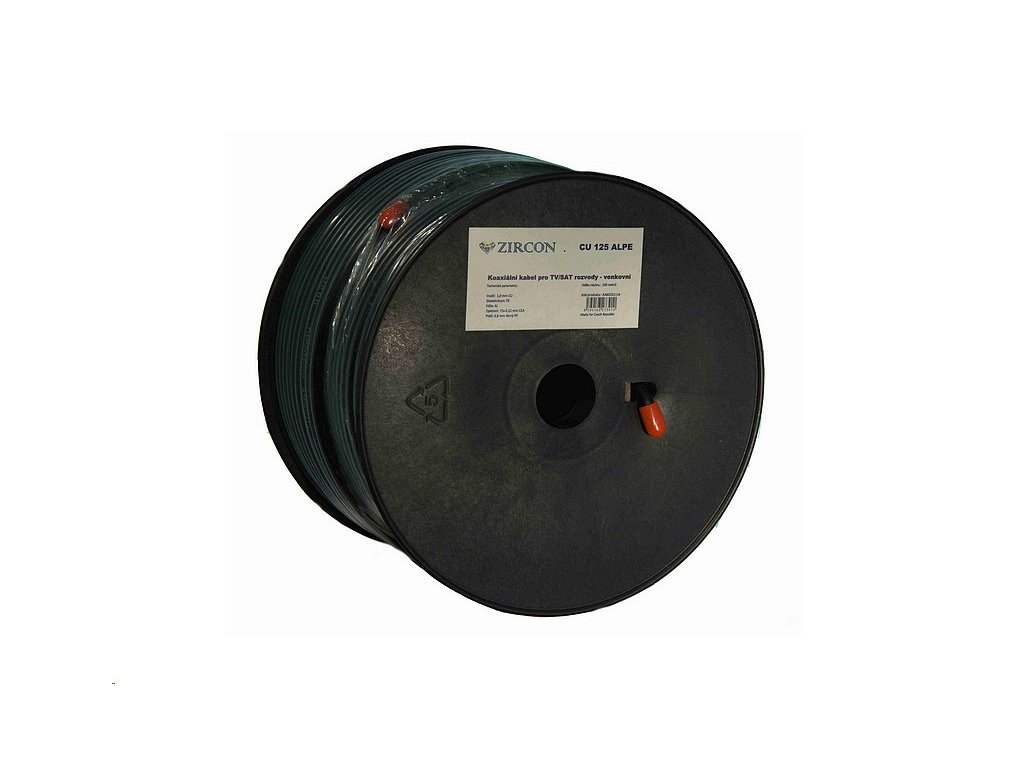

Koaxiální kabel Zircon CU 125 ALPE / 100 m / 6,8mm

Podrobný popis

Koaxiální kabel Zircon CU 125 ALPE / 100 m / 6,8mm

Kvalitní koaxiální kabel pro venkovní použití. Impedance 75 Ohm, vnitřní vodič - čistá měď, průměr vnitřního vodiče 1,0 mm, pěnové dielektrikum, stíněný Al folií a opletením 96x0,12 mm CCA, baleno po 100 m.

Kabel má pod plátěm napuštěný gel, který je postupně uvolňován a zajištuje dlouhodobou životnost.

Technické parametry

• vnitřní vodič CU: 1,0 mm
• vnější průměr kabelu: 6,8 mm
• dielektrikum pěnové: 4,6 mm
• max. poloměr ohybu: 70 mm, opakované 100 mm
• odpor vnitřního vodiče: 18 Ohm/km
• odpor vnějšího opletení: 12 Ohm/km
• váha: 4,6 Kg/100m
• provozní teplota: -40 až +70 C
• screening: 90 dB

Útlum dB/100m

• 10 MHz: 1,7 dB
• 300 MHz: 10,3 dB
• 600 MHz: 15,1 dB
• 860 MHz: 19,7 dB
• 1350 MHz: 24,3 dB
• 2400 MHz: 33,6 dB

VŠEOBECNÉ VLASTNOSTI A INFORMACE O KABELECH ZIRCON

Vnitřní vodič (také střední vodič, jádro):

Bývá zhotoven z mědi, má podobu plného drátu.

V koaxiálních kabelech Zircon používáme dva typy vnitřních vodičů - levnější CCS - jedná se o poměděný ocelový drát. Vodič z čisté mědi - je více odolný v ohybu a také samozřejmě více vodivý.

Dielektrikum:

U kabelů Zircon výhradně z foukané polyuretanové pěny - označuje se jako PE - zajišťuje izolaci mezi vnitřním vodičem a opletením.
Jeho kvalita a provedení výrazně ovlivňuje vlastnosti koaxiálního kabelu ve vysokofrekvenčním spektru.

Vnější vodič:

Stínění - výrazně ovlivňuje odolnost kabelu proti rušení okolními vlivy. Skládá se ze dvou vrstev - folie a opletení.

U Zirconu najdete mezi materiály dva materiály folie - hliníkovou nebo folii z čisté mědi. Nabízíme také tři druhy opletení - klasické hliníkové, opletení z čisté mědi a kombinaci obou - hliníkové drátky potažené mědí.

Proč poměděný hliník?

Protože jak známo, vysokofrekvenční signál se šíří po povrchu vodiče, nikoliv jeho středem, chcete-li jádrem. Proto jako jediní na trhu nabízíme pravý opak - nikoliv pocínovanou měď,ale slitinu hliníku a mědi, označovanou technicky jako CCA.
Veškeré kabely Zircon mají vnější vodič vytvořen stylem proplétání, takže zaručují kvalitní stínění po celé délce kabelu, a to i v ohybech.

Vnější plášť kabelů:

Je vyroben buď z odolného PVC - bílé vnitřní kabely, které nejsou odolné vůči UV záření, ale jsou nehořlavé. Mají menší poloměr ohybu, takže se snadno protahují připravenými stavebními otvory.

Naproti tomu černé kabely jsou hořlavé, proto jsou určeny do venkovního prostředí. Mají však velkou odolnost proti UV záření a jsou ošetřeny gelem.
Na povrchu v menší míře, pod pláštěm je však dostatečná zásoba specíálního gelu, která dokáže kabel "vyživovat" po dlouhá léta a ochránit tak kabel před křehnutím a praskáním vlivem okolních teplot, UV záření apod.

Kvalitní technické provedení a správný výběr Vašeho nového koaxiálního kabelu Vám zaručí dlouhou životnost kabelu a jeho neměnné technické parametry po dlouhou řadu let.
