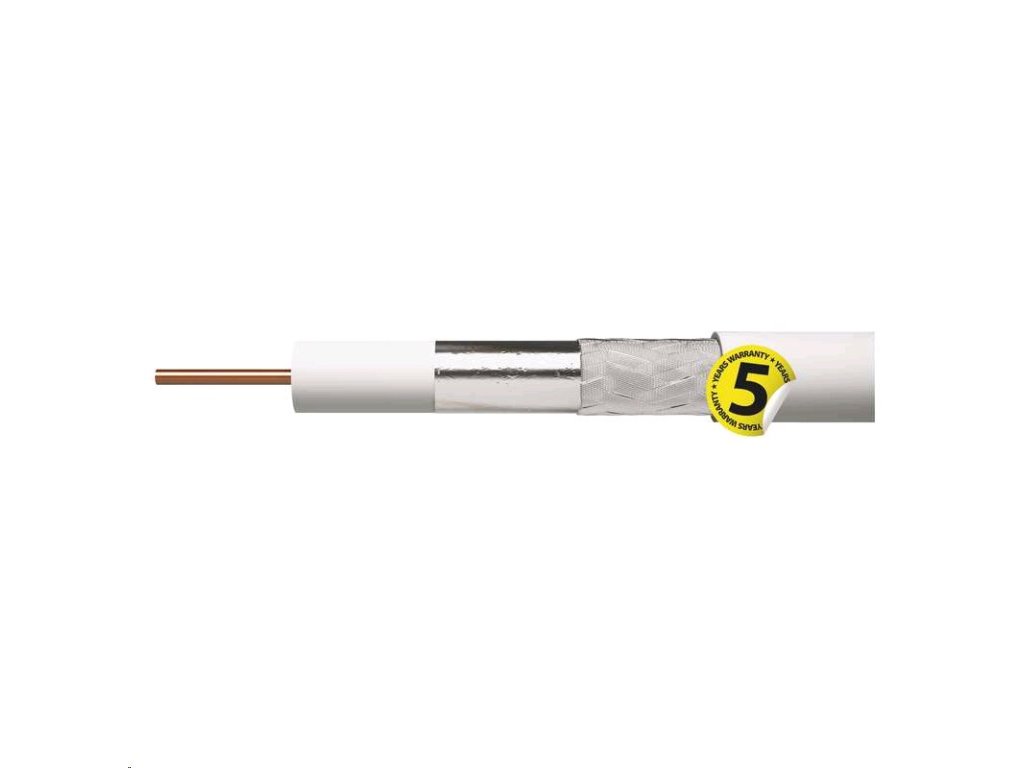

Koaxiální kabel Emos CB 21D / 500m / 6,8 mm
Kód: EMO2305021100Podrobný popis
Koaxiální kabel Emos CB 21D / 500m / 6,8 mm
Koaxiální kabel nejvyšší kvality třídy CLASS A se středovým vodičem z čisté mědi BC v bílém provedení. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.
Má velmi vysoký útlum stínění (= velmi nízké vyzařování), díky tomu lze kabelem vést signál o velmi vysoké úrovni, z tohoto důvodu lze tímto kabelem přenášet signály na velké vzdálenosti.
Díky kvalitnímu stínění není problém se souběhem více kabelů na velké vzdálenosti.
Balení 500 metrů kabelu na dřevěné cívce s označením metráže.
Parametry produktu
| zamýšlené použití | vnitřní rozvody, odolný rušení, CLASS A |
|---|---|
| typ koaxiálního kabelu | CB21D |
| průměr vnitřního vodiče | 1,1 mm |
| materiál vnitřního vodiče | měď (Cu) |
| vhodné pro venkovní použití | ne |
| odolné UV | ne |
| počet drátků stínění | 128× 0,12 mm |
| průměr pláště kabelu | 6,8 mm |
| materiál pláště kabelu | PVC |
| impedance | 75 Ohm |
| počet stínění | 2 |
| stínění I.folie | 1× Al/PET |
| stínění II. folie | není |
| dielektrikum typ, průměr | FPE 4,8 mm |
| materiál stínění | hliník (Al) |
| průměr stínění | 128× 0,12 mm2 |
| pokrytí stínění | >98 % |
| barva pláště kabelu | bílá |
| kapacita (pF/m) | 52 |
| činitel zkrácení | 0,82 |
| max. útlum při 20 °C (dB/100m) 10 MHz | 2,2 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 5,8 |
| max. útlum při 20 °C (dB/100m) 450 MHz | 12,5 |
| max. útlum při 20 °C (dB/100m) 650 MHz | 15,3 |
| max. útlum při 20 °C (dB/100m) 860 MHz | 18,5 |
| max. útlum při 20 °C (dB/100m) 1 000 MHz | 19,3 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz | 29,5 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz | 25 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz | 23 |
| min. útlum stínění (dB) 10 ~ 800 MHz | 75 |
| PE = polyethylenové dielektrikum | FPE |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro | 18,5 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro | 38,5 |
| izolační odpor mezi jádry při 20 °C (MOhm/km) | 1 000 |
| min. poloměr ohybu jednorázový/násobný | 35/70 mm |
| hmotnost (kg/km) | 41,5 |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz | 30 |
| skladovací teplota | -20 °C až +75 °C |
| montážní teplota | +5 °C až +60 °C |
| způsob balení - délka | 500 m |
| způsob balení - typ cívky | dřevěná cívka |
| způsob balení - ozn. metráží | 1–500 m |
| PES = vrstva fólie | ne |
| FPE = pěnové dielektrikum | ano |
| APE = vzduchové dielektrikum | ne |
| třída reakce na oheň | Eca |
| nebezpečné látky | žádné |
| prodejní obal | 500 m, dřevěná cívka |
| záruční doba | 5 let |
