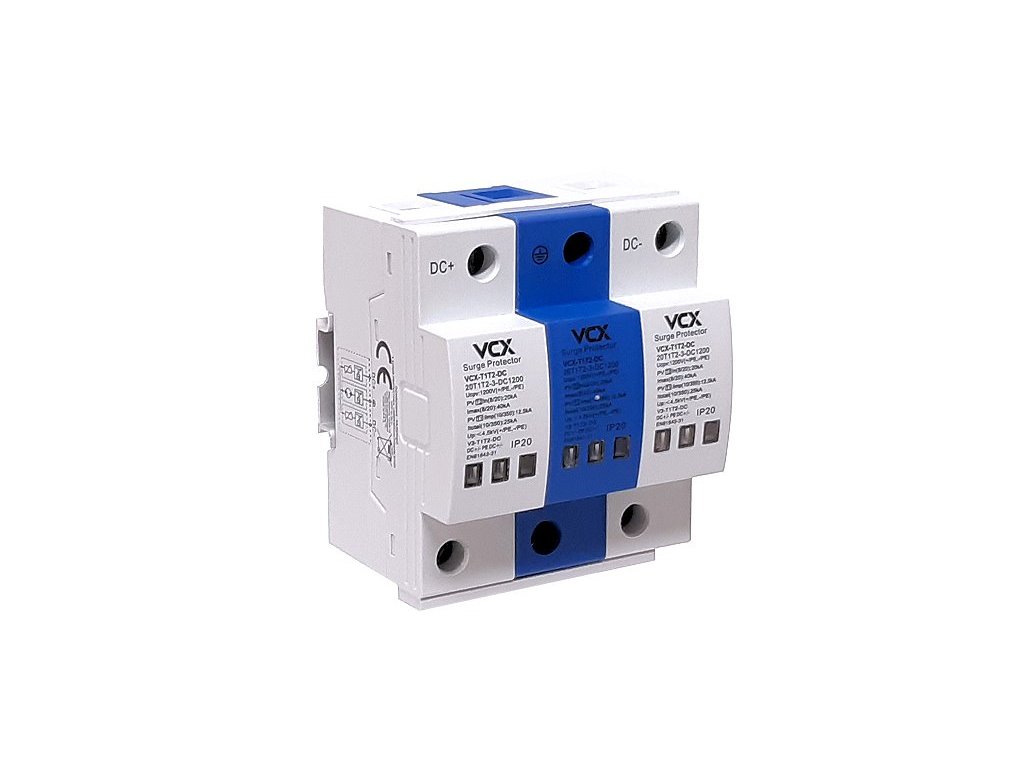

Přepěťová ochrana VCX 20T1T2-3-DC1200 DC třída T1T2 (B+C) 3P 1200V 25kA GDT BLUE s plynovým jiskřištěm

Kód: DCBC3P1200V25KAGDTBLUE
Neohodnotené
Značka: VCX
€97,30 €81,10 bez DPH
Skladom do 3 dní
VCX 20T1T2-3-DC1200 DC třída T1+T2 (B+C) 3P 1200V 25 kA GDT BLUE Přepěťová ochrana s plynovým jiskřištěm fungujícím jako ochrana proti přepětí třídy C. Špičkové řešení ochrany před bleskem pro fotovoltaické instalace.

Detailné informácie

Podrobný popis

Přepěťová ochrana VCX 20T1T2-3-DC1200 DC třída T1+T2 (B+C) 3P 1200V 25kA GDT BLUE s plynovým jiskřištěm



Technicky vyspělá přepěťová ochrana s plynovým jiskřištěm fungujícím jako ochrana proti přepětí třídy B a C. Je špičkovým a inovativním řešením ochrany před bleskem pro fotovoltaické instalace.

Provozní napětí zvýšené na 1200 V DC umožňuje použití v nejnáročnějších fotovoltaických instalacích.

Chránič, který je vyroben pomocí speciálního varistoru s vysokým průtokem (MOV) a plynového jiskřiště (GDT). Použití jednoho nebo dvou varistorů proto může splnit standardy, které jiní výrobci potřebují k dosažení více varistorů. Použitím menšího počtu varistorů se zmenší velikost chrániče. Náš chránič má 1 pól široký 27 mm a celková šířka 3 pólů je pouze 81 mm.

Přepěťová ochrana je vybavená varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí varistorů vlivem tzv. svodového proudu a provozního proudu.


Souhrnně lze říci, že chránič VCX DC B+C 3P 1200V (T1T2) 25kA GDT je:


•  Speciální varistor s vysokým průtokem.
•  Plynová výbojka (GDT) v modulu PE.
•  Patentovaný systém výřezů.
•  Základna ve tvaru písmene Y.
•  Mimořádně přesná a pokročilá vnitřní struktura.
•  Vyrobeno technologií varistor-jiskřiště (MOV+GDT+MOV).


Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudu a provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).


PROČ VYBRAT ochranné zařízení VCX DC B+C 3P 1200V (T1T2) GDT Iimp (Itotal) = 25 kA?


Ve vnitřním provedení u konkurenčních chráničů jsou použity 3 varistory. To si vynucuje šířku 36 mm na pól, aby bylo dosaženo T1T2 Iimp = 7 kA nebo více. Celková šířka tří pólů je tedy celých 108 mm! Náš chránič je široký 27 mm/1 pól a celková šířka 3 pólů je pouze 81 mm.



Technické údaje



• Třída ochrany: T1+T2
• Ochranný prvek: varistor-jiskřiště (MOV+GDT+MOV)
• Připojení max: 35 mm2
• Maximální provozní napětí: Ucpv 1200V DC
• Testovací proud: In(8/20) 20 kA
• Maximální proud: Imax(8/20) 40 kA
• Impulsní proud na pól: Iimp(10/350) 12,5 kA
• Impulsní proud Itotal: 25 kA
• Napěťová ochrana: <2,7 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20



Třídy přepěťových ochran (SPD – Surge Protective Devices)


Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:


Třída I (T1) – Hromosvodní ochrana


  • Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
  • Typ přepětí: Zvládá nejvyšší energetické impulzy.
  • Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
  • Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).



Třída II (T2) – Ochrana proti přepětí v rozvodu


  • Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
  • Typ přepětí: Střední úroveň ochrany.
  • Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
  • Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.


Třída III (T3) – Ochrana citlivých zařízení


  • Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
  • Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
  • Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
  • Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.


Kombinace tříd ochrany


Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

  • Třída I (T1): Ochrana před přímými údery blesku.
  • Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
  • Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.


Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.


Přepětí - dělení


Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.


1. Atmosférické přepětí


Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

  • Přímý úder blesku:

    • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
    • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
    • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.
  • Nepřímý úder blesku:

    • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
    • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
    • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).


2. Spínací přepětí


Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

  • Příčiny:
    • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
    • Krátkodobé výpadky proudu.
    • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
  • Charakteristika:
    • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
    • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
    • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.


Další dělení přepětí podle trvání:


  • Krátkodobé přepětí (přechodné):
    • Trvá jen několik mikrosekund nebo milisekund.
    • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
  • Dlouhodobé přepětí (trvalé):
    • Přetrvává po delší dobu (sekundy až minuty).
    • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.


Shrnutí:

  • Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
  • Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
  • Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).



Proč si pořídit přepěťovou ochranu?


I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.


Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:


  1. Ochrana spotřebičů a elektroniky: Přepěťová ochrana chrání citlivé elektrické spotřebiče, jako jsou televize, lednice, pračky, počítače a další zařízení, před nenávratným poškozením způsobeným spínacím nebo atmosférickým přepětím. Bez ní může dojít k úplnému zničení těchto spotřebičů, což znamená výrazně vyšší náklady na jejich opravu nebo výměnu.

  2. Zabránění poškození elektroinstalace: Silné přepětí může vést k poškození elektroinstalace, které může způsobit nefunkčnost celé domácí sítě nebo dokonce vyhoření některých částí elektroinstalace. Opravy tohoto typu jsou nákladné a časově náročné.

  3. Neuznání reklamace: Pokud dojde k poškození spotřebičů v důsledku přepětí, výrobci spotřebičů většinou neuznávají reklamace z důvodu, že k závadě došlo vinou externího faktoru, jako je elektrické přepětí.

  4. Důležitost při stavbě nového domu: V moderní výstavbě se přepěťové ochrany stávají standardem. Pokud stavíte nový dům, je instalace přepěťové ochrany nejen rozumným krokem, ale často i požadovanou součástí pro zajištění bezpečnosti objektu.

  5. Pojistné plnění: Při poškození bleskem nebo jinými přepěťovými událostmi může být přepěťová ochrana rozhodujícím faktorem pro pojišťovnu, zda uzná pojistné plnění. V mnoha případech je podmínkou pojistného krytí existence funkční přepěťové ochrany v elektroinstalaci.



UPOZORNĚNÍ


Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
