Bateriový balancér Victron Energy

Podrobný popis

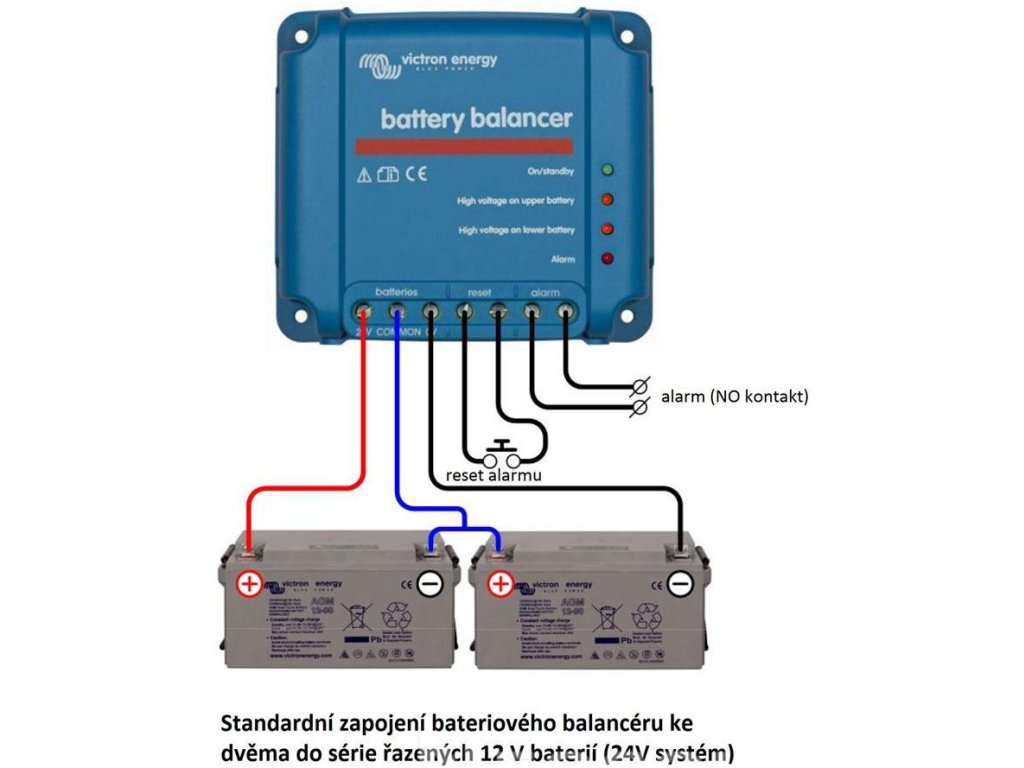

Vhodné také pro zapojení spotřebičů, které mají fungovat pouze za chodu motoru při nabíjení, např. 12V lednice v karavanu.Balancér umožňuje korigovat nevyváženost seriově zapojených baterií a upravovat nabíjení s ohledem na momentální stav jednotlivých baterií. Primárně určeno pro 24V systém se dvěma 12V bateriemi v sérii. Bateriové balancery je možno řadit i paralelně u složitějších systému. U 48V systému se tak použijí celkem tři balancéry (viz schémata).

**LED indikátory:**
Zelená LED: zařízejí je aktivní a naměřené napětí je vyšší jak 27,3V
Horní oranžová LED: odchylka napětí je větší jak 0,1V
Dolní oranžová LED: odchylka napětí je větší jak 0,1V
Červená LED: spuštění alarmu pokud je rozdíl mezi sledovanými bateriemi větší jak 0,2V. Alarm přetrvává až do stavu, kdy bude rozdíl nižší jak 0,14V nebo pokud napětí systému neklesne na nižší hodnotu jak 26,6V

**Význam alarmového relé:**
Za standardního stavu je otevřené (neaktivní). K jeho uzavření (aktivaci) dojde pokud se rozsvítí červená LED dioda, tedy pokud je rozdíl napětí mezi bateriemi vyšší jak 0,2 V. Jakmile červená LED dioda zhasne, dojde opět k otevření (deaktivaci) relé (pokles rozdílu napětí mezi bateriemi je menší než 0,14 V).

**Reset alarmu:**
Vypnutí alarmu docílíme vzájemným propojením výstupů označených jako RESET. To může být provedeno pomocí spínače.

**Instalace:**
1) Bateriový balancér (balancéry) musí být instalovány na dobře větratelném svislém povrchu v blízkosti baterií (ale vzhledem k možnému vlivu plynů z baterií ne přímo nad nimi!)
2) Pokud je to vyžadováno, nainstalujte kabeláž alarmového kontaktu a kabeláž resetu.
3) Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!)
Balancér je připraven k provozu. Pokud napětí na kterékoli ze sledované baterii (stringu) vzroste nad 27,3 V (během nabíjení), zelená LED dioda se rozsvítí, což znamená, že balancér je aktivovaný. Pokud za této situace bude odchylka baterií (stringů) větší jak 50 mV, začíná aktivní balancování, tedy kompenzace rozdílu baterií (stringů).Pokud odchylka dosáhne 100 mV, aktivuje se jedna z oranžových LED diod. Odchylka větší jak 200 mV spustí alarmové relé.
U sérioparalelního řazení baterií musí být střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, pokud se část baterie odpojí.

**Technické údaje:**
Rozsah vstupního napětí: do 18V na každou baterii, 36V celkem
Úroveň napěti pro aktivaci balancéru: 27,3V ±1%
Úroveň napěti pro deaktivaci balancéru: 26,6V ±1%
Spotřeba energie v deaktivovaném stavu: 0,7mA
Spotřeba energie v aktivovaném stavu: 50mV
Maximální balanční proud: 0,7A přiodchylce 100mV a více
Napěťová odchylka pro spuštění alarmu: 200mV
Napěťová odchylka pro vypnutí alarmu: 140mV
Alarmové relé: 60V/1 A, standardně otevřeno
Způsob vypnutí alarmového relé: propojení dvou výstupy označených jako RESET
Ochrana proti přehřátí
Rozsah provozních teplot: -30 až + 50°C
Maximální vlhkost: až 95% (nekondenzující)
Barva krytu: modrá (RAL 5012)
Připojovacíkontakty: 6mm2/AWG10, připevnění šrouby
Stupeň krytí: IP22
Hmotnost: 0,4 kg
Rozměry (výška x šířka x hloubka): 100 x 113 x 47 mm
