Nabíjecí kontrolér XH-M601 pro baterie 12V - stavebnice

Podrobný popis

Modul je primárně určen pro kontrolované připojení nabíječky k nabíjené baterii tak, aby nedocházelo k hlubokému vybíjení a přebíjení. Modul hlídá připojení nabíječky v nastaveném rozsahu svorkového napětí baterie, ale lze jej využít i pro jiné účely, např. pro paralelní propojení dvou baterií pouze při jejich nabíjení nebo připojení spotřebiče k baterii jen pokud je nabíjena ze zdrojové soustavy,např. trojkombinační lednici v karavanu. Nabízí tedy mnohostranné využití s cílem ochránit akumulátor proti nadměrnému vybití nebo přebití.
**Specifikace:**
Napájení: 12V z kontrolované baterie
Napěťový rozsah pro sepnutí relé: 10 až 16V
Max. zatížení kontaktu relé: 24VDC/10A
Rozměry: 50x32x18mm
**Nastavení:**
K uvedení do provozu je nutný regulovatelný zdroj 15V a voltmetr. Trimr VR1

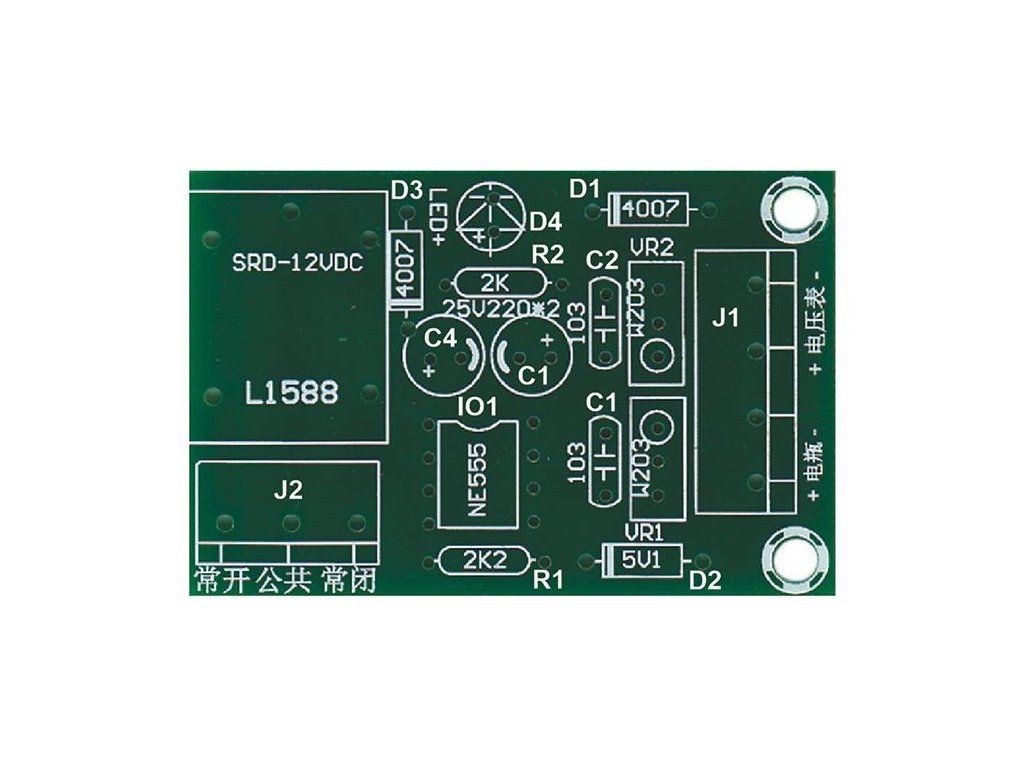

nastavíme na maximum proti směru hodinových ručiček. Trimr VR2 nastavíme na maximum ve směru hodinových ručiček (viz.obr). Připojíme napájecí napětí a zvyšujeme jeho hodnotu až na mez, kdy má být zahájeno nabíjení (odzkoušeno na 11V). Trimrem VR2 otáčíme pomalu proti směru hodinových ručiček až do bodu, kdy sepne relé a rozsvítí se LED dioda. Nyní zvýšíme napájecí napětí na hodnotu, kdy má dojít k ukončení nabíjení (odzkoušeno na 16V). Trimrem VR1 otáčíme pomalu ve směru hodinových ručiček až rozepne relé a zhasne LED dioda. Tímto je modul nastaven a připraven pro použití.
