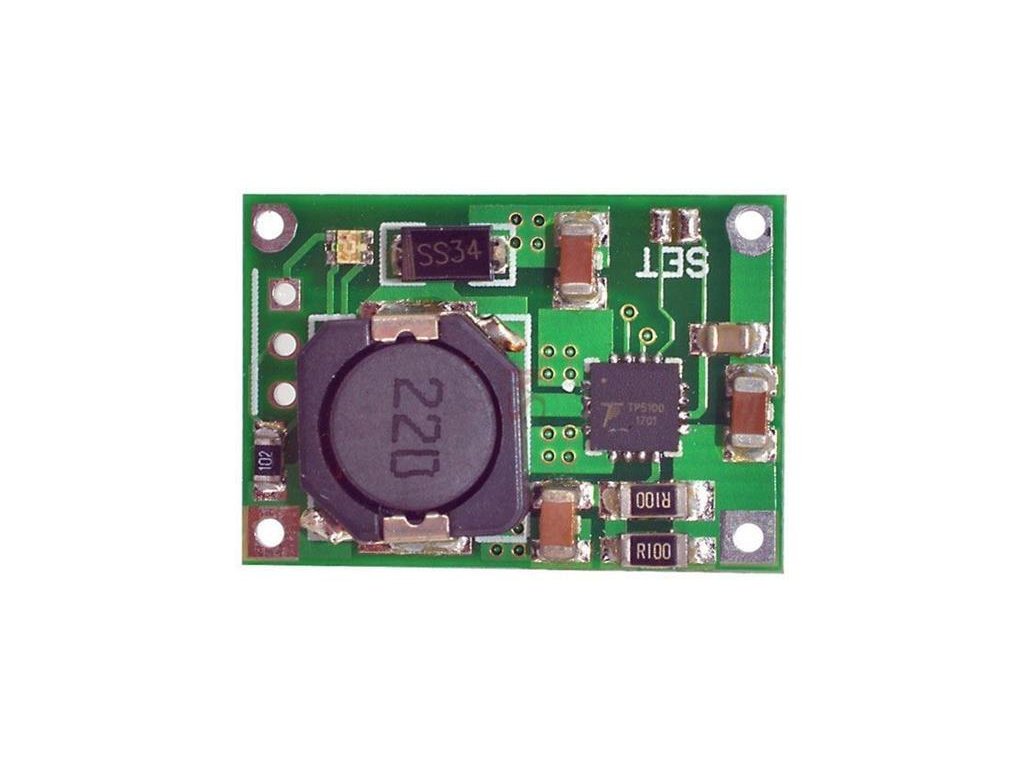

Nabíječka 1-2 Li-Ion článků 2A s ochranou, modul s IO TP5100

Podrobný popis

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 2A až do napětí 4,2 (8,4)V, které poté udržuje na pólech článku.


Popis produktu:

- nabíjení konstantním proudem. Změnou odporu Rprog-viz. obrázek v příloze lze nabíjecí proud měnit v rozsahu 0,5A-2A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V. Při použití 2 článků v serii 8,4V. V tomto případě je nutno propojit pájecí plošky SET.
- rekondiční nabíjení proudem 100mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem 0,5–2A až do dosažení svorkového napětí 4,2V
- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
- bez nadproudové a zkratové ochrany
- volba 1 nebo dvou článkůcínovou propojkou u nápisu SET
- možnost připojení externí signalizační LED -bi color, společná anoda

Technické parametry:

- IO TP5100, metoda nabíjení: CC/CV
- vstupní napětí: 5–15V
- nabíjecíproud 2A (změnou odporu lze nastavit 0,1A-2A)
- konec nabíjení: 4,2V
- rekondiční nabíjení při <2,9V
- rozměry 17×25mm/2g

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
