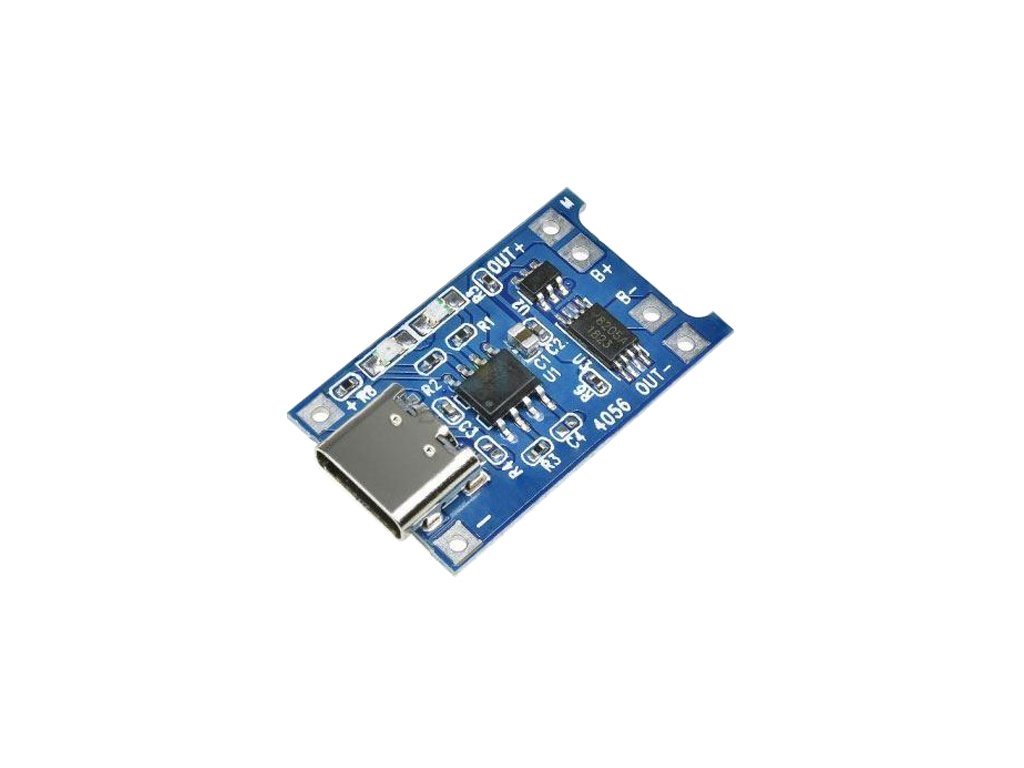

Nabíječka Li-Ion článku 1A s ochranou, modul s IO TP4056 (USB C)

Podrobný popis

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.


Parametry produktu :

- nabíjení konstantním proudem 1A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V
- rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1A
- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení.
- ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče přisvorkovém napětí <2,4V a opět jej připojí při dosažení Ubat>3V. Nabíjení takto vybitého článku je možné
- nadproudová a zkratová ochrana při vybíjecím proudu >3A


Technické parametry :

- IO TP0456 + DW01A, MOSFET FS8205A
- metoda nabíjení: CC/CV
- vstupní napětí: 4,5 – 6 V
- vstupní konektor: USB C
- nabíjecí proud 1 A
- konec nabíjení: 4,2 V
- rekondiční nabíjení při <2,9 V
- ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu
- rozměry 25 × 16,5 mm / 1,6 g

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
