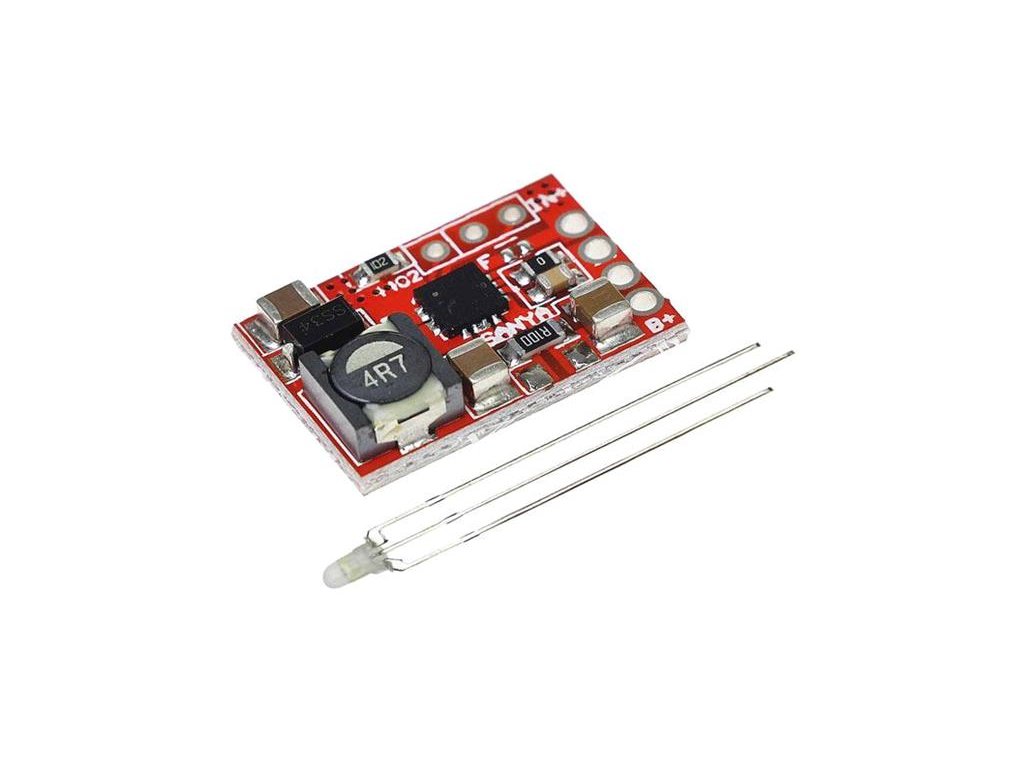

Nabíječka Li-Ion nebo LiFePO4 článku 1A s ochranou, modul s IO TP5000

Podrobný popis

Nabíječka je určena pro nabíjení lithiového článku s koncovým napětím 4,2V (Li-Ion) nebo 3,6V (LiFePO4) konstantním proudem 1A. Nabíjecí proud lze upravit výměnou či doplněním regulačního odporu, viz. obrázek.


Technické parametry:

- vstupní napětí: 4,5–9V
- výstupní napětí: 4,2 nebo 3,6V (přednastaveno 4,2V)
- výstupní proud: 0,1–2A (přednastaven na 1A), nad 1A pouze s chlazením
- indikace LED: nabíjení-červená, nabito-zelená
- rozměry 21,5×14,5×4,2mm

Poznámka:

Typ nabíjeného článku se volí cínovou propojkou. Pro článek Li-Pol nebo LiFePO4 bude propojka nepropojena (koncové napětí pro nabíjení=3,6V), pro článek Li-Ion bude propojka propojena (koncové napětí pro nabíjení=4,2V). Nabíjecí proud je přednastaven na 1000mA, lze jej upravit výměnou či doplněním regulačního odporu.Pro proudy nad 1000mA je nutno IO doplnit chladičem.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
