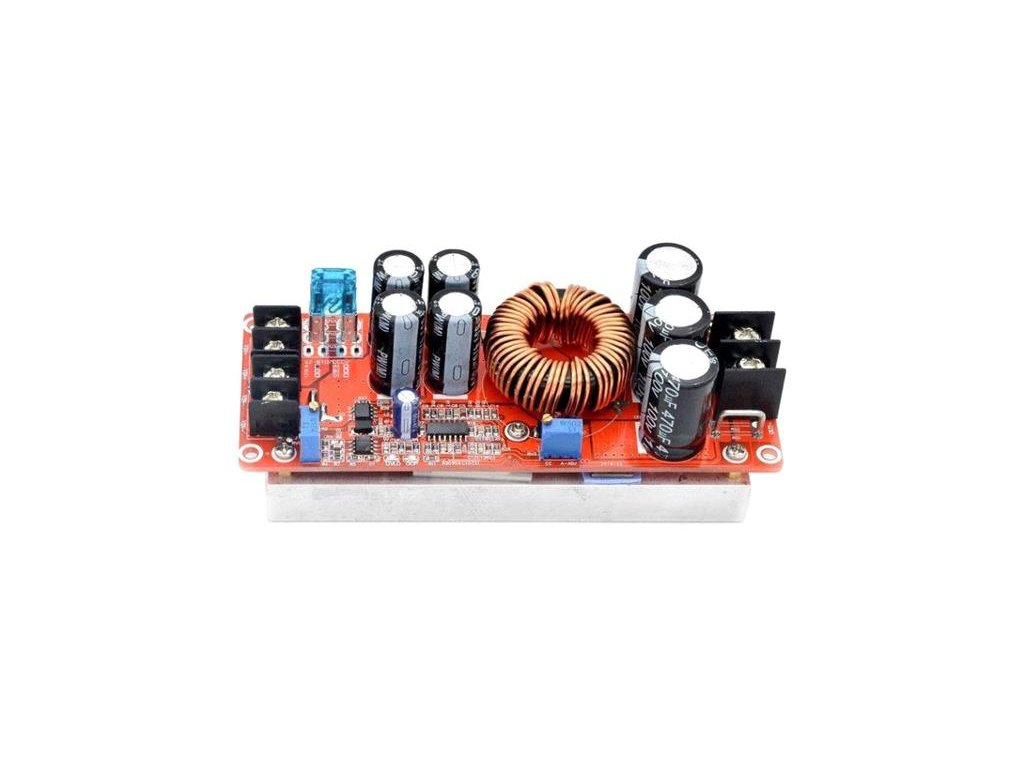

Napájecí modul, step-up měnič CV/CC 1200W /DC-DC nabíječka

Podrobný popis

Impulsní neizolovaný step-up měnič DC-DC 10–60V/12–75V s nastavením výstupního napětí 12–75V, proudového omezení 0–20A a minimálního vstupního napětí 9–50V pro ochranu baterie. Přesah nastavení napětíochrany baterie (>9V, přičemž Uvst >10V ) je dán hysterezí Uvst / Uvyp. Pevné napětí 12V pro případné připojení ventilátoru. Svou funkcí je předurčen pro připojení druhé baterie do vozů s chytrým alternátorem, kde přímé připojení paralelní baterie není možné.


Technické parametry :

- vstupní napětí 10 – 60 V
- vstupní proud max. 20 A
- výstupní napětí 12 – 75V nastavitelné
- výstupní proud: 0,3 – 12 A (20 A s ventilátorem)
- výstupní výkon max. 1200 W
- ochranné pojistky na vstupu-2 × 15A
- proud naprázdno typ.15mA
- výstup 12 V pro ventilátor
- nastavení ochrany proti podpětí: 9–50 V (pro nabíjení externí baterie nastavte tak, aby byl modul aktivní po nastartování vozidla)
- účinnost 95 %
- rozměry 130 × 52 × 46 mm


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
