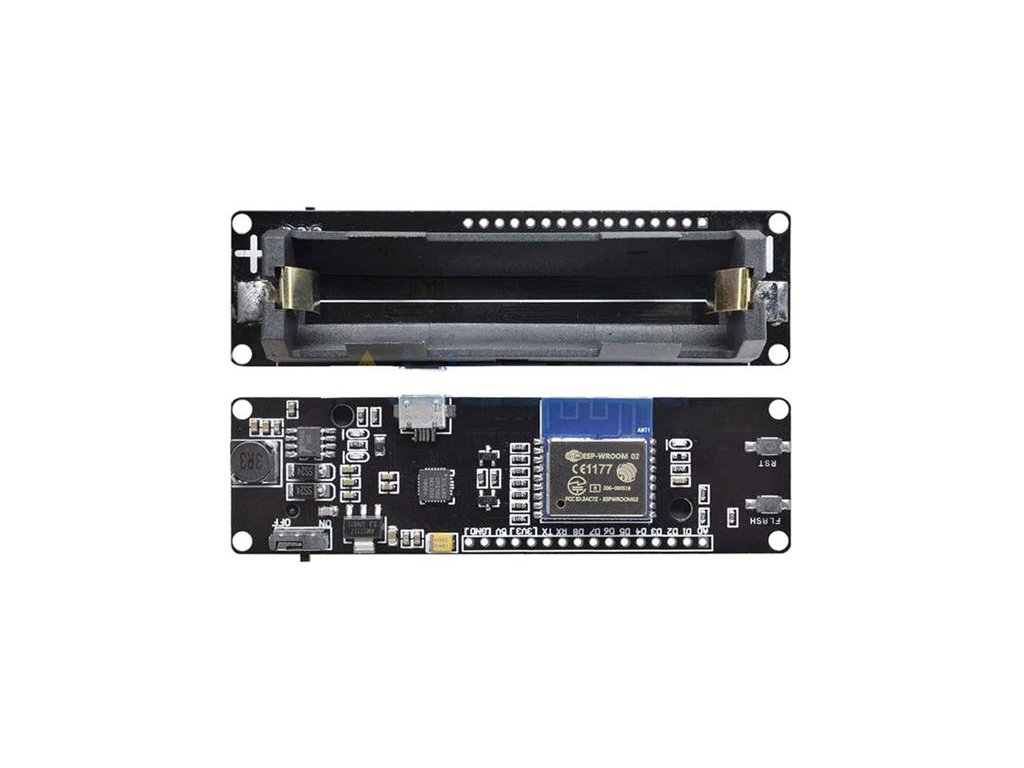

Modul WiFi Wemos ESP-WROOM-02 s ESP8266 na baterii

Podrobný popis

Vývojová deska integruje ESP8266 a 18650 baterii. Standardní baterie 18650 může fungovat až 17 hodin.,

Pozor: pokud dojde k přepólování baterie, nabíjecí čip bude zničen.

Technické parametry:

- integrován systém nabíjení 18650 baterie
- indikátor LED – zelená- plně nabitá, červená – probíhá nabíjení
- může pracovat a nabíjet zároveň
- 1× spínač napájení
- 1× konektor SMT pro režim spánku
- nabíjecí proud: 0,5A
- vstupní proud: 1A
- ochrana proti přetížení
- 10 digitálních pinů
- podpora PWM, I2C
- 1x analogový vstup

Funkce:

- vstup AD
- vstup micro USB
- programovatelná LED (D0)
- obvod AUTO PROGRAM.ESP8266 (ESP-WROOM-02 S TELEC),ek­vivalentní s NodeMCU
- analogový vstup (AD): Vestavěný dělicí odpor (AD = 220K – ADC – 100K = GND)
- k dispozici je terminál SOLDER pro režim spánku
- kompatibilní s Arduino a NodeMCU
- provoz a nabíjení jsou možné současně
- 18650 nabíjecí obvod včetně 5V posilovacího obvodu s TP5410
- vestavěná ochrana proti přebití
- LED: červená = nabíjení, zelená = plné nabíjení
- integrovaný systém nabíjení a vybíjení baterií 18650
- Jjden přepínač řídí, zda je baterie 18650 napájena nebo ne
- SLEDOLED a SCL připojené k pinům D1 a D2
- 5 tlačítek je ovládáno pomocí FLASH, RESET, D5, D6 a D7
- 5 digitálních pinů může nakonfigurovat samostatně zapisovatelné / zapisovatelné / přerušitelné / PWM / I2C / jednovodiče
- provoz a konzistentní NodeMCU, přidáním programovatelné LED, můžete použít GPIO16 k ovládání, zobrazení provozního stavu 8266 a dalších funkcí.
- integrovaný OLED a pět tlačítek, pohodlnější pro vývoj
- koncepce designu vychází z projektu s otevřeným zdrojovým kódem NodeMCU a vývojová deska integruje 18650 systémů nabíjení a vybíjení s ochranou nabíjení a vybíjení
- současně jsou integrovány OLED a pět směrových tlačítek pro usnadnění vývoje.
