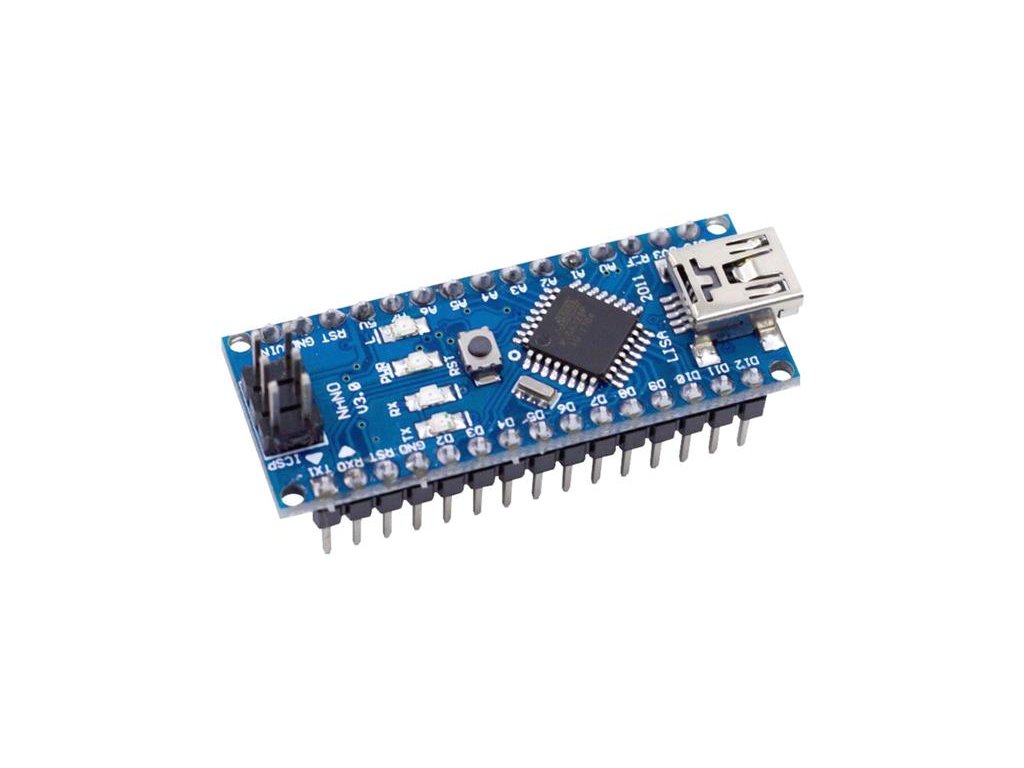

Nano V3.0 R3, Atmega328P, precizní klon Arduino

Podrobný popis

Tento klon Arduino Nano je minimalizovaná vývojová deska s mikrokontrolérem AVR ATmega328 a originál USB převodníkem. Funkčně je shodná s verzí Arduino UNO, je ale přizpůsobená pro zasunutí do nepájivého kontaktního pole, nebo patice zařízení. Piny vstupů a výstupů jsou proto vyvedeny na spodní stranu desky. Kvůli minimalizaci chybí konektor pro externí napájení a USB konektor je zmenšen na verzimini USB. Samotná deska obsahuje 14 digitálních vstupů/výstupů a 8 analogových. Konektor pro externí napájení je nahrazen dvojicí pinů pro připojení 5 – 20 V


Technické parametry:

- MCU: ATmega328
- USB/UART převodník: FTDI FT232
- pracovní napětí: 5V
- vstupní napětí: 7–12V (max.6–20V)
- I/O Piny: 14 (6 použitelných jako PWM výstup)
- analog. vstupy: 8
- DC Proud na pin: 40mA
- flash: 32 KB (ATmega328) 0.5 KB použito pro bootloader
- SRAM 2 KB (ATmega328)
- EEPROM 1 KB (ATmega328)
- krystal: 16 MHz

Balení obsahuje i připojovací kabel.
