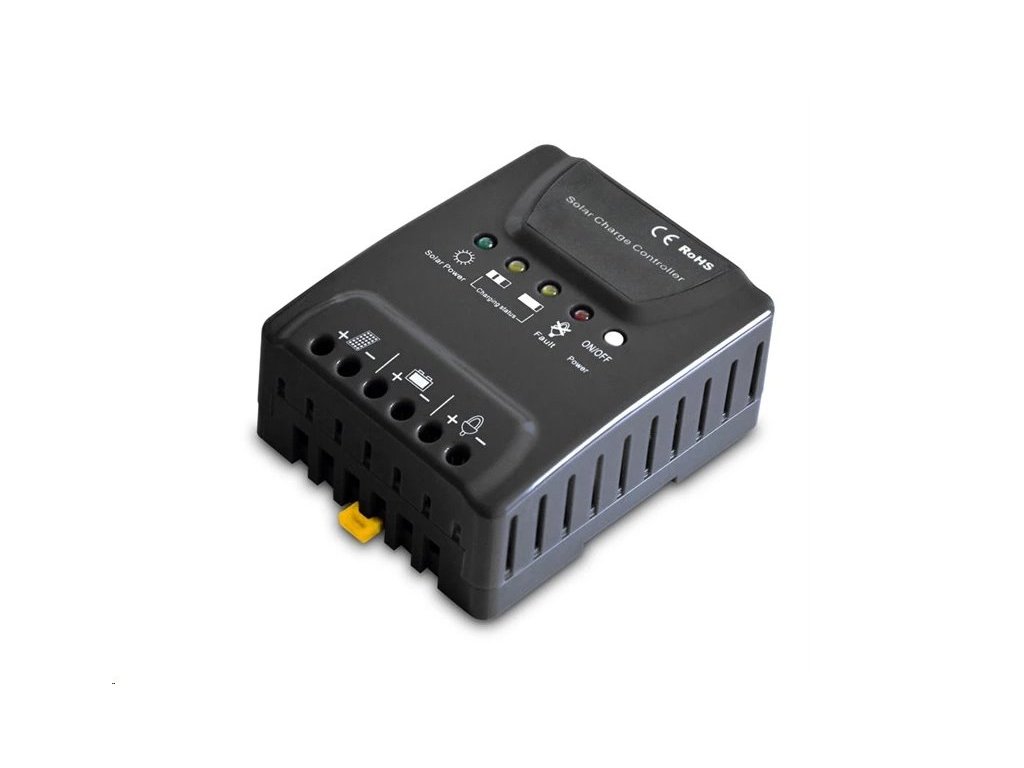

Solární regulátor PWM Geti GSR020

Podrobný popis

Solární regulátor PWM Geti GSR020

Solární regulátor PWM Geti GSR020 s indikací nabíjení, odběru proudu a napětí baterie. Určen pro systémové napětí 12V nebo 24V s pevně nastavenými provozními parametry a maximálním nabíjecím i zátěžovým proudem 20A pro panely do 240W-12V nebo 480W-24V.

Stručný popis PWM regulátorů:

Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení nastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu.

Toto se děje ve frekvenci jednotek až desítek kHz a je indikováno pomocí LED. Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.


Parametry produktu:

- jednoduchý solární regulátor PWM pro olověné baterie
- LED indikace
- ochrana proti přepólování baterie, přetížení a zkratu
- automatické odpojení při nízkém napětí
- blokování zpětného proudu
- indikátor stavu baterie


Technické parametry:

- maximální nabíjecí proud: 20 A
- pracovní teplota: -40 +50 °C
- max. průřez vodiče: 16mm²
- jmenovité napětí baterie: 12V / 24V auto. detekce
- druhy baterií: tekutý elektrolyt / gelová baterie
- zvýšené napětí:
14,5V / 29V (tekutý elektrolyt)
14,3V / 28,6V (gelová baterie)
- nízkonapěťové odpojení: 11V / 22V řízené napětím
- nízké napětí pro opětovné připojení: 12,8V / 25,6V
- ochrany: proti přepólování baterie, přetížení a zkratu
- rozměry: 115 × 91 × 48 mm
- váha produktu: 224 g
