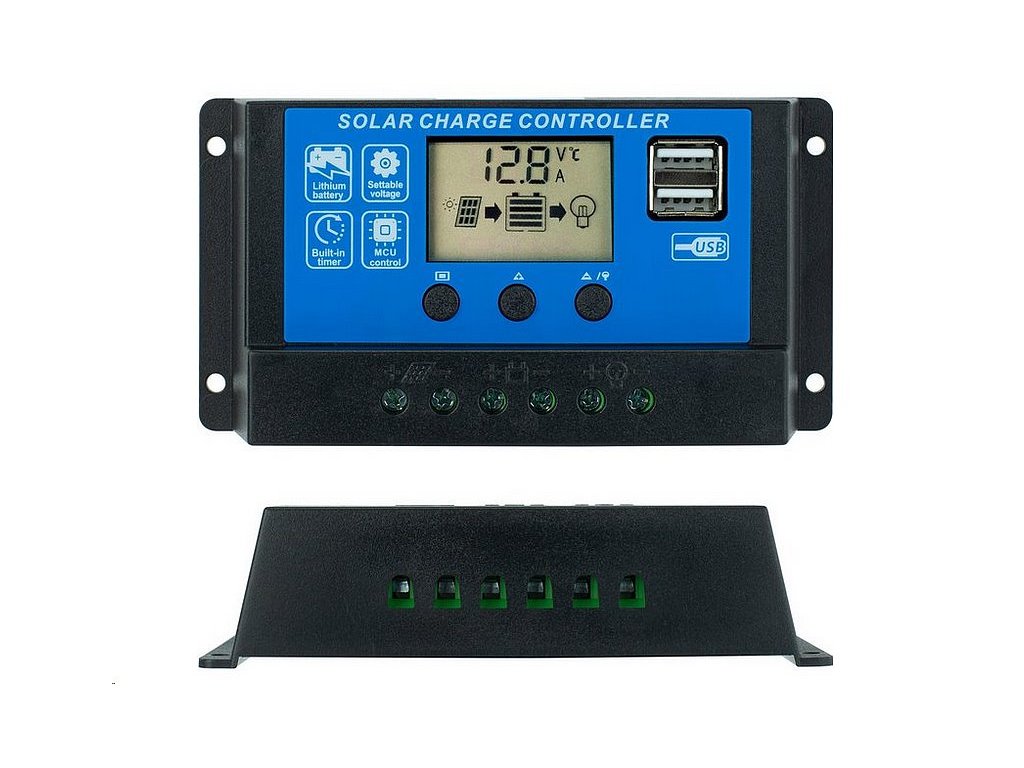

Solární regulátor PWM VOLT 12-24V/20A+USB pro Pb baterie

Podrobný popis

Solární regulátor PWM VOLT 12-24V/20A+USB pro Pb baterie

Solární regulátor slouží k řízení provozu autonomních fotovoltaických systémů. Regulátor zajišťuje správnou charakteristiku nabíjecího proudu baterie (baterií) a navíc je zajišťuje proti příliš hlubokému vybití nebo přebití, které nepříznivě ovlivňuje životnost baterie. Solární regulátory SOL lze použít pro instalace se solární baterií a 12V nebo 24V bateriemi.

Hlavní vlastnosti


• Maximální nabíjecí proud: 20 A
• Jmenovité napětí: 12V / 24V
• Maximální napětí ze solárních panelů: 50V
• Režim nabíjení: PWM
• Vestavěné dvě výstupní USB zásuvky
• Snadno použitelný LCD displej

Hlavní funkce zařízení

• Automatické rozpoznání vstupního napětí (12/24V)
• Čitelný LCD displej a rozhraní ovládané 3 tlačítky umístěnými na krytu
• Efektivní 3fázové nabíjení PWM (Pulse Width Modulation).
• Kontrola úrovně nabití baterie s možností nočního resetu paměti (aplikace např. pro pouliční osvětlení)
• Automatická korekce hodnot napětí a nabíjecího proudu podle okolní teploty za účelem prodloužení životnosti baterie

Bezpečnost použití

Za bezpečný provoz produktu je zodpovědná řada ochran, které chrání jak připojená zařízení, tak samotný regulátor:

• ochrana proti přetížení
• ochrana proti zkratu
• ochrana před vysokým napětím
• podpěťová ochrana
• ochrana proti nadměrnému přebíjení / vybíjení baterie
• ochrana proti přepólování

Rozsah kabeláže

Regulátor lze připojit ke kabelům o průřezu od 0,1 do 6 mm². Podporuje nejoblíbenější solární kabely 4 a 6 mm². K zařízení se doporučuje připojit kabely zakončené drátovou koncovkou. Je předpokladem pro vodič 6 mm².

LCD displej

• Zobrazit
• Solární panel
• Nabíjení: zapnuto, Podpora: bliká
• Baterie
• Výstup
• Zatížení
• Ampéry
• Hodiny
• Napětí

Technické parametry

• Systémové napětí: 12V / 24V
• Maximální napětí ze solárních panelů: 50V
• Vlastní pracovní proud: ≤ 15 mA
• Maximální nabíjecí proud: 20 A
• LVD (Low-Voltage Disconenect): 10,7V / 9V ... 12V; x2 24V
• LVR (Nízkonapěťové opětovné připojení: 12,6V / 11V ... 13,5V; 2x 24V
• Záložní napětí: 13,6V / 13V ... 15V; x2 24V
• Ochrana proti přebití: 16,5V; x2 pro 24V
• Ochrana proti přepólování: ANO
• Režim nabíjení: PWM
• Teplotní kompenzace: -24mV / stC pro 12V instalaci; x2 pro 24V
• Pracovní teplota: -35 °C ... + 60 °C
• Průřez vodičů: 28-10 AWG
• Rozměry: 133 x 70 x 34 mm
• Hmotnost: 300g
• USB: 2x vestavěný port 5V / 2A
