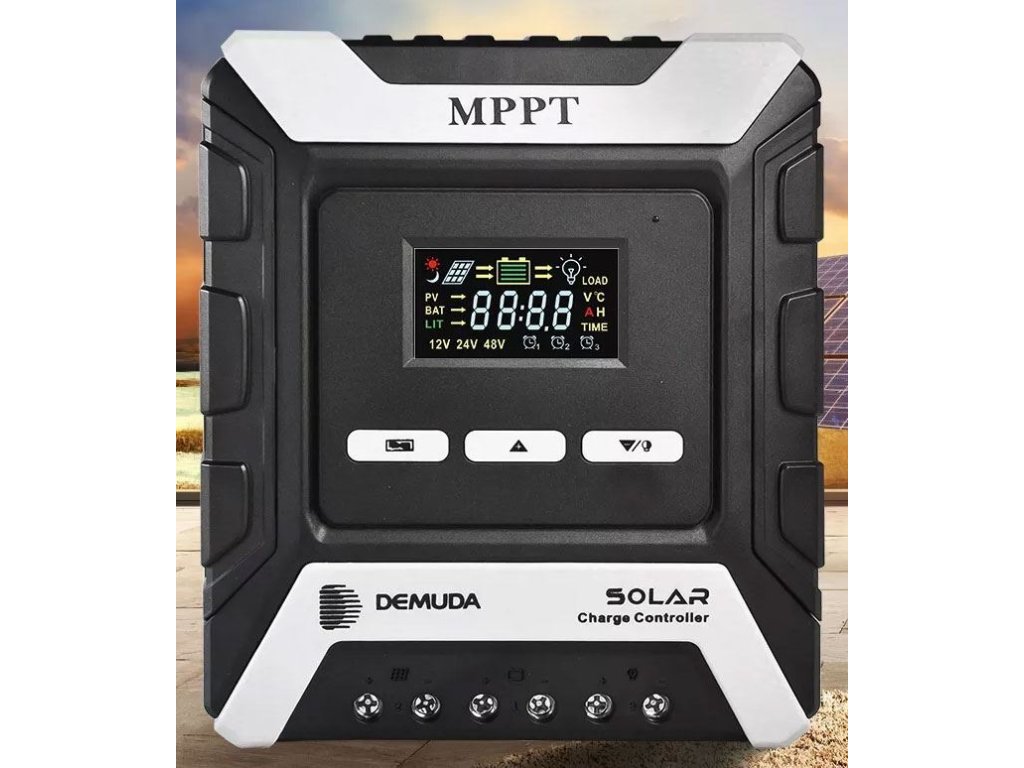

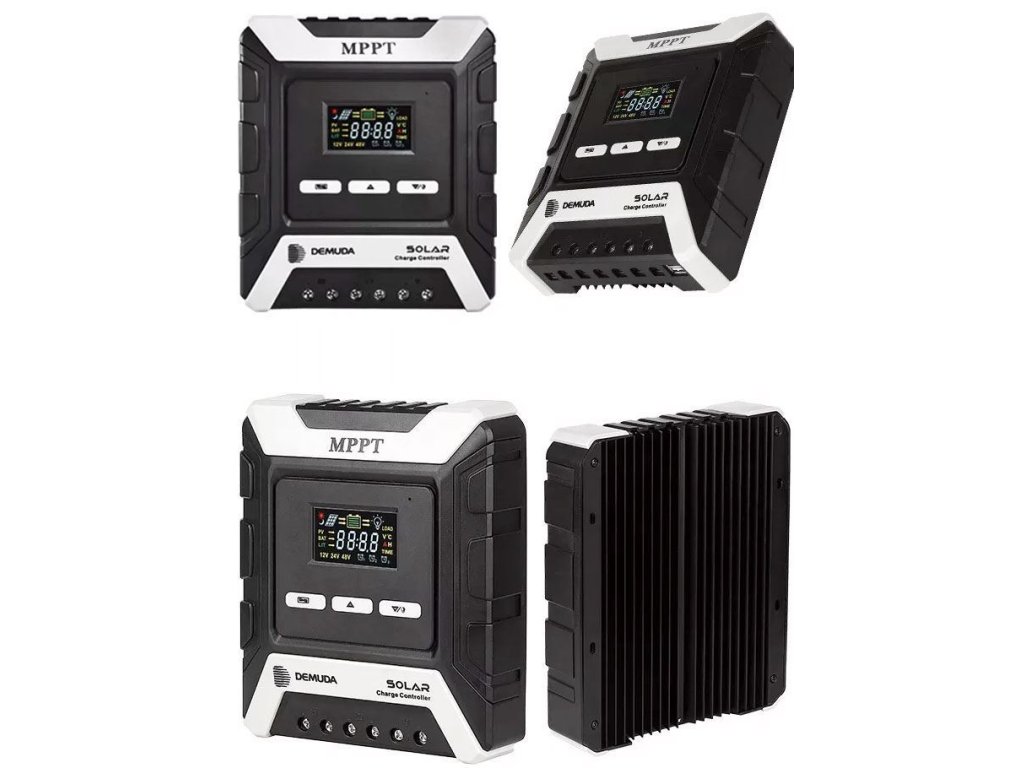

Solární regulátor MPPT 12/24/48V 60A DEMUDA

Podrobný popis

Regulátor MPPT určený pro baterie Pb,Li-Ion nebo LiFePO4 s automatickou detekcí systémového napětí 12-24-48V.
**Specifikace:**
Systémové napětí: 12-24-48V (automatická tedekce)
Max.výkon FV panelů: 720W(12V)-1440W(24V)-2880W(48V)
Rozsah vstupního napětí z FV panelu: 15-80V(12V), 30-80V(24V), 60-90V(48V)
Max.nabíjecí proud: 60A
Třístupňové nabíjení baterie (CC, CV - boost, CV - float)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5-13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Volba typu lithiové baterie: Li-Ion, LiFePO4
Rozměry: 198 x 227 x 58mm
Hmotnost: 0,9kg
**Popis funkce regulátoru MPPT**
Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygenerujecca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.
**Poznámka:**
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17-18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořit vhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.
