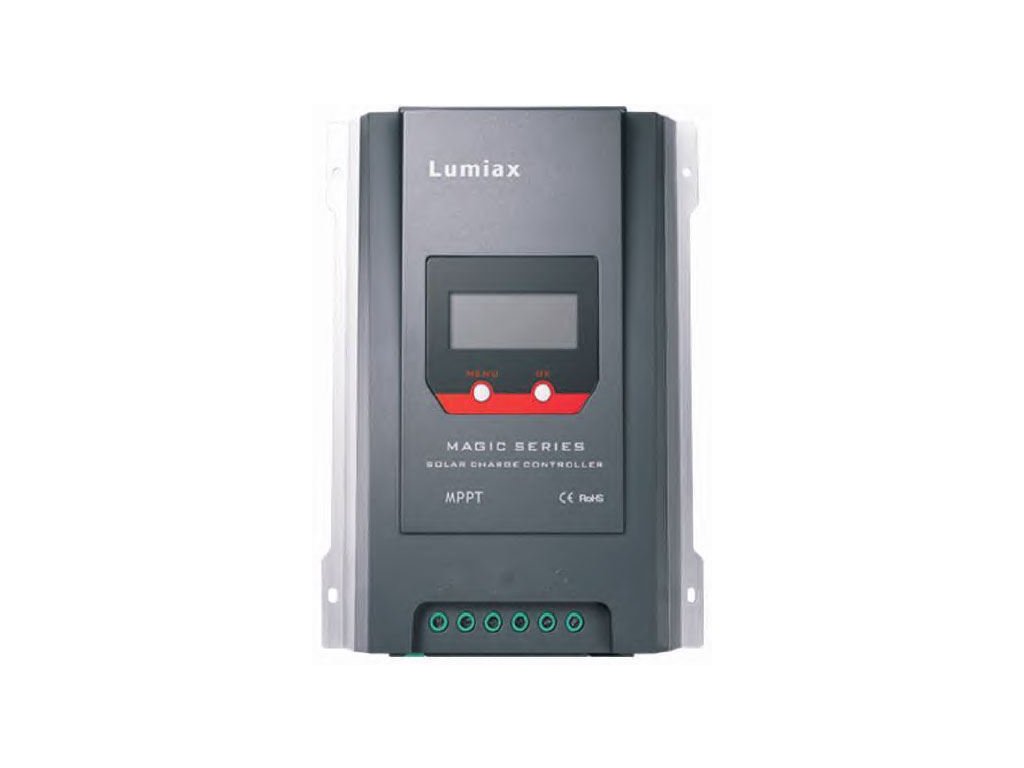

Solární regulátor MPPT Lumiax 4010, 12-24V/40A

Podrobný popis

Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

**Specifikace:**
Systémové napětí 12-24V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4 (pouze 12V LiFePO4)
Max. výkon FV panelů: 520W (1040W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkon využitý, avšak funkce fegulátoru zůstane zachována bez poškození.
Max. napětí FV panelu: 100V (-20°C), 90V(+25°C)
Max. nabíjecí proud: 40A
Max.proud zátěže: 30A
Vlastní spotřeba: <8mA(12V),<12mA(24V)
4 stupňovénabíjení Pb baterie (CC, CV - boost, CV - float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
CV-float = nabíjení udržovacím napětím 13,5-13,8V (nastavitelné)
Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
LCD displej pro nastavení a sledování provozních parametrů
Teplotní kompenzace: -4,17mV/K na buňkupři nabíjení boost+equal
-3,33mV/K na buňku při nabíjení float (udržovací)
Krytí IP32
RS485 interface
Provozní teplota: -25°C~55°C

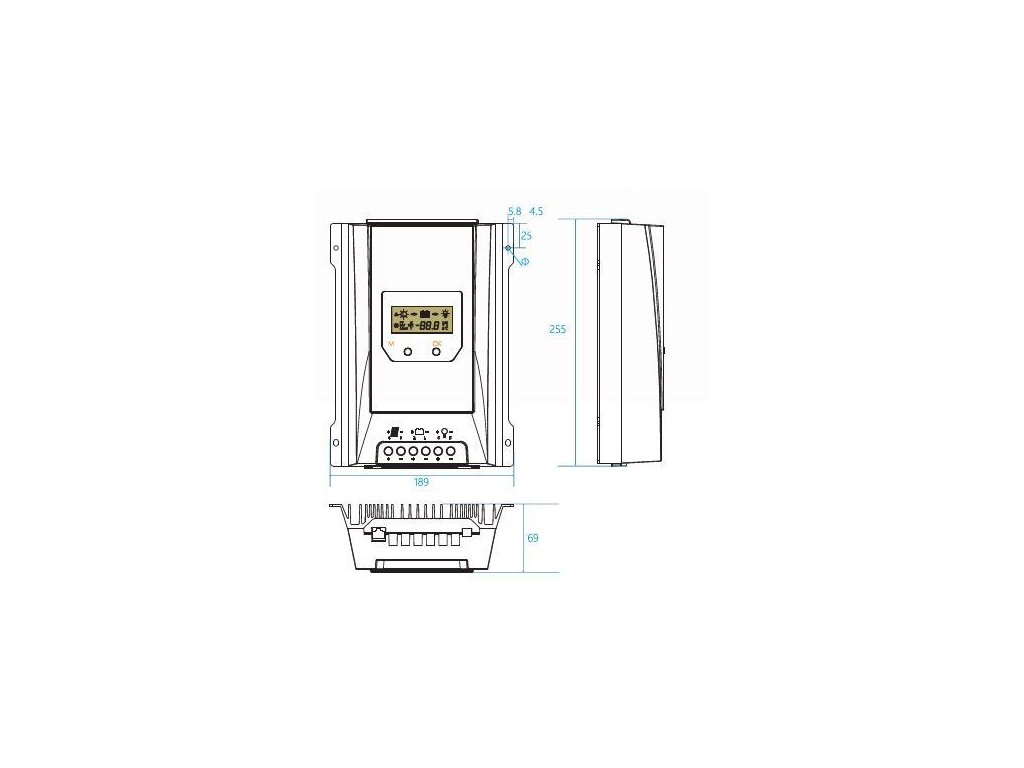

Rozměry: 189x255x69mm/1,8kg

**Upozornění:**Pro provoz na24V baterie:
Regulátor je od výroby nastaven na typ baterie Li a má nastavenou nízkou přebití (14,4V protože hranice definuje uživatel). Zapněte na 24V a pomocí tlačítka OK přejděte na výběr typu baterie (*BAT – T). Pomocí přidržení menu, vyberte jiný typ baterie dle návodu a potvrďte přidržením menu. Pak se regulátor, bude nastavovat automaticky mezi 12/24V.
