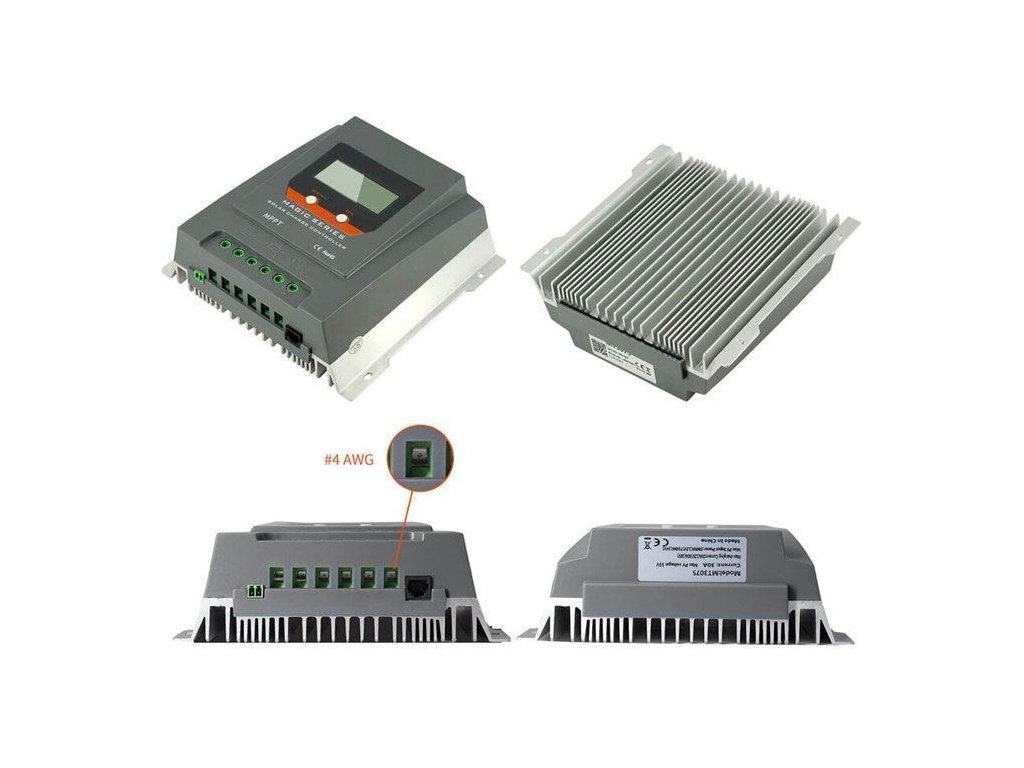

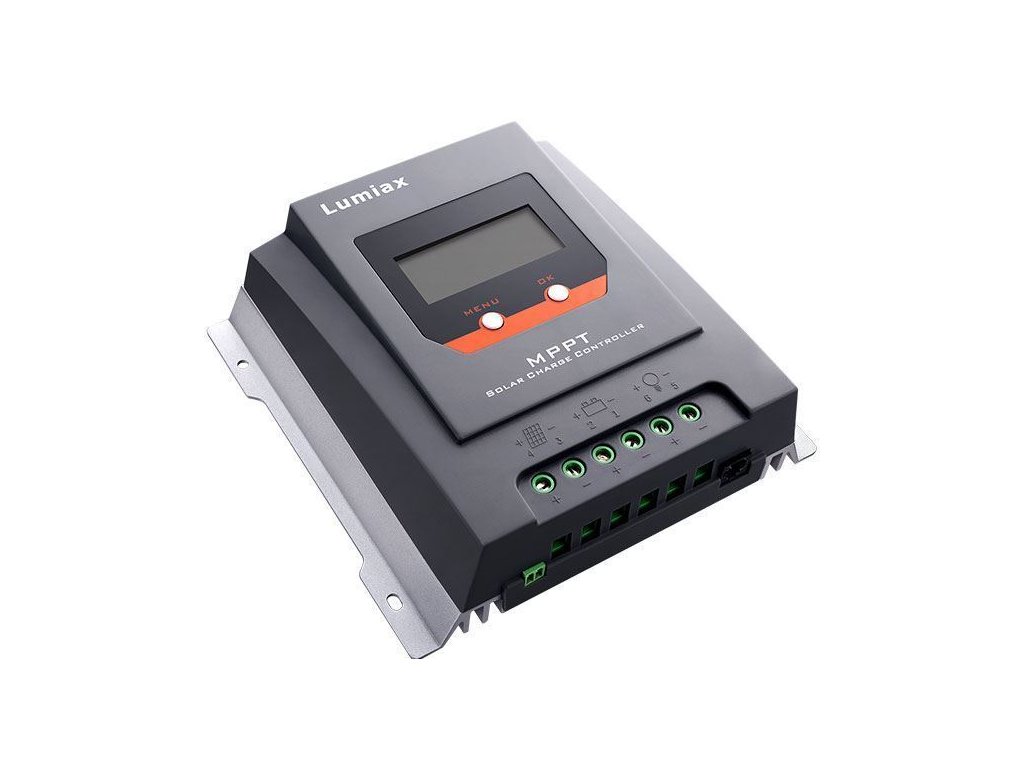

Solární regulátor MPPT Lumiax MT2075, 12-24V/20A

Podrobný popis

**MPPT regulátor 20A pro všechny dostupné druhy baterií se systémovým napětím 12V nebo 24V a pro FV panely o max. výkonu 260W(12V) nebo 520W(24V) s max. vstupním napětím 55V a min.vstupním napětím o 1V vyšším, než nabíjecí napětí baterie. Je tedy vhodný i pro panely se systémovým napětím 12V, které při maximální zátěži generují 16-18V.** Tento regulátor pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže využít energii ze solárních panelů lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezenímpřímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí aproud pro nabíjení baterie. Např 18V a 5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhůmbaterií tak, aby bylo nabíjení co nejoptimálnější.

**Specifikace:**
Systémové napětí 12 nebo 24V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4 (pouze 12V LiFePO4)
Max. výkon FVpanelů: 260W (520W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
Max. napětí FV panelu: 55V (-20°C), 50V(+25°C)
Min.napětí FV panelu při použití 12V baterie: 15,6V - ověřeno vlastním měřením
Max. nabíjecí proud: 20A
Vlastní spotřeba: <8mA(12V),<12mA(24V)
4 stupňové nabíjení-pouzepro Pb baterie (CC, CV - boost, CV - float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro olověné baterie s tekutým elektrolytem
CV-float = nabíjení udržovacímnapětím 13,5-13,8V (nastavitelné)
Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
LCD displej pro nastavení a sledování provozních parametrů
Teplotní kompenzace: -4,17mV/K na buňku při nabíjení boost+equal
-3,33mV/K na buňku při nabíjení float (udržovací)
Krytí IP32
RS485 interface
Provozní teplota: -25°C~55°C
Rozměry: 189x182x64mm/1kg

**Upozornění:**Pro provoz na 24V baterie:
Regulátor je od výroby nastaven na typ baterie Li a má nastavenou nízkou přebití (14,4V protože hranice definuje uživatel). Zapněte na 24V a pomocí tlačítka OK přejděte na výběr typu baterie (*BAT – T). Pomocí přidržení menu, vyberte jiný typ baterie dle návodu a potvrďte přidržením menu. Pak se regulátor, bude nastavovat automaticky mezi 12/24V.
