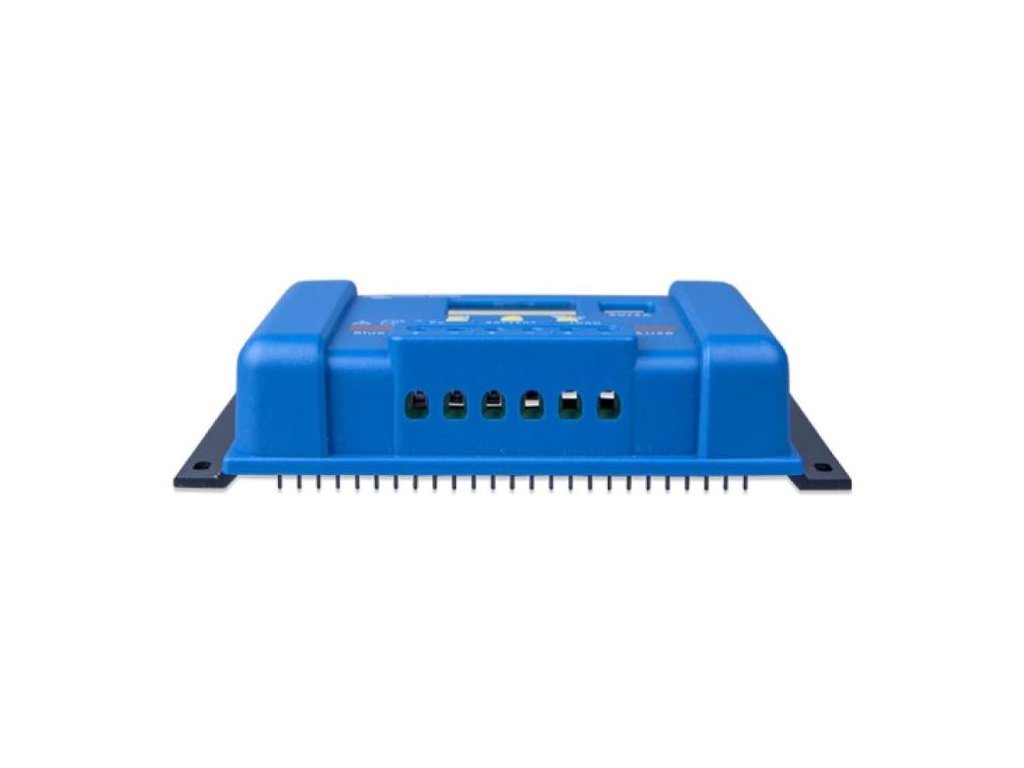

PWM solární regulátor Victron Energy BlueSolar-LCD&USB 20A

Podrobný popis

Svou konstrukcí je určen pro malé ostrovní solární systémy. Pro nabíjení 12V baterie musí mít solární panel 36 článků, nebo pro nabíjení baterie 24V musí mít panel 72 článků a maximálním proud do 20A.
Při 12V baterii lze připojit maximálně panel o výkonu do 240Wp paralelní zapojení.
Při 24V baterii lze připojit maximálně panel o výkonu do 480Wp (dva panely 175Wp zapojené do série dvě paralelní větve)
Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.

Napájení DC spotřebičů
Nadměrnému vybití akumulátoru lze zabránit připojením všech DC zátěží na DC výstup regulátoru (svorka vpravo).
DC výstup odpojí zátěž, když je baterie vybitá na přednastavené napětí. Opětovně automaticky zátěž připojí, jakmile dojde k alespoň částečnému dobití baterie.
Připojovací a odpojovací napětí jsou nastavitelná.
Na DC výstup nepřipojujte měnič napětí – ten připojte přímo k baterii.


Programovatelný algoritmus nabíjení baterie
Předprogramované algoritmy pro olověné baterie AGM, GEL, kapalinové nebo LiFePO4 (pouze baterie s interním BMS)

Dva 5 voltové USB výstupy
USB výstup můžete jednoduše využít např. pro nabití Vašeho mobilního telefonu apod.
Maximální proud (obavýstupy v kombinaci): 2A

1. Připojte baterii - plus a mínus.
2. Připojte solární pole - plus a mínus.
3. Připojte zátěž - plus a mínus.
Při odinstalaci platí opačné pořadí.
Nedodržení tohoto pořadí může poškodit regulátor nabíjení BlueSolar PWM!

1. Před první instalací se ujistěte, že je baterie nabitá.
2. Kabel k baterii by měl být co nejkratší, aby se minimalizovaly ztráty.
3. Regulátor je vhodný pouze pro olověné a LiFePO4 baterie.
4. Regulátor nabíjení je vhodný pouze pro regulaci solárních panelů. Nikdy
nepřipojujte jiný nabíjecí zdroj do solárního regulátoru.
