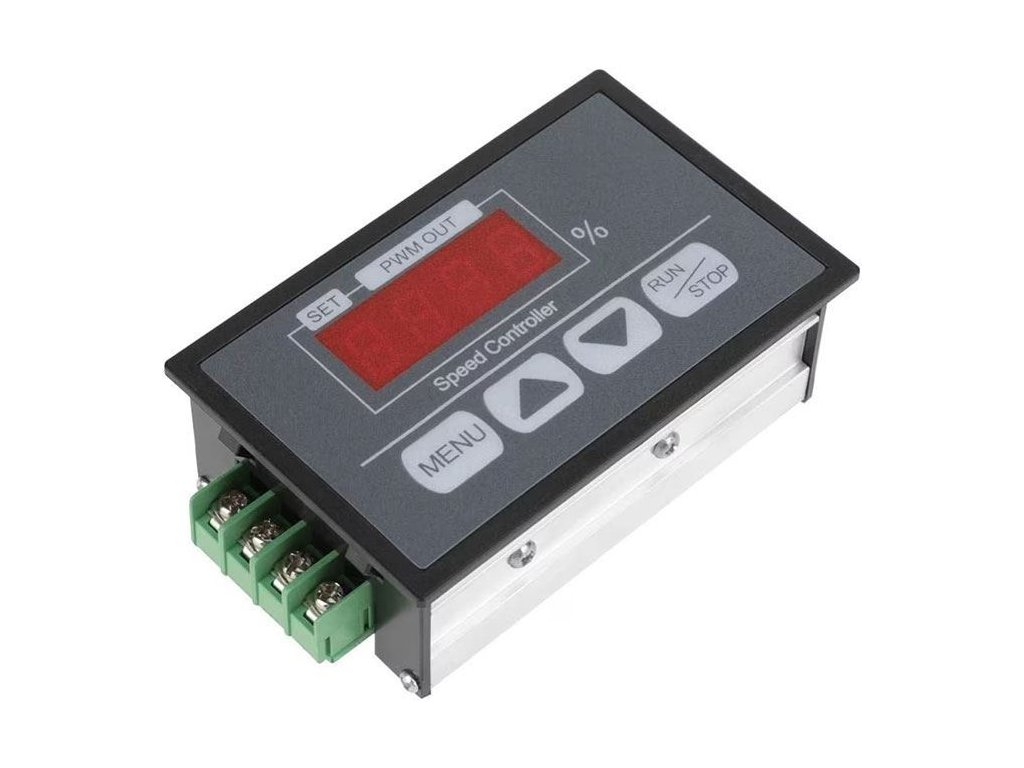

Regulátor otáček PWM stejnosměrných motorů 6-60V DC-30A

Podrobný popis

Pulzní regulátor otáček (PWM) stejnosměrných komutátorových motorů 6-60VDC/30A s doplňkovými funkcemi pro způsob regulace.
**Specifikace:**
Vstupní napětí: 6-60V DC
Výstupní napětí: v závislostina zátěži a napájení
Výstupní proud: max.30A, trvale 20A
Rozsah regulace rychlosti: 0-100%
Pulsní frekvence: 21kHz
Rozměry panelu: 96x61mm
Montážní otvor: 92x56mm
Hmotnost: 100g

**Zapojení:**
Na spodní straně svorek je popis:
+POWER- (DC napájení 6-60V)
+MOTOR- (napájení motoru)

**Dostupné funkce:**
Následující funkce jsou dostupné po stisku tlačítka MENU, přičemž číslo funkce je zobrazeno na displeji s označením SET. Jednotlivé hodnoty pro funkce se nastavují šipkami nahoru/dolů.

-1- Nastavení doby náběhu po zapnutí v rozsahu 0-10sec, krok 1sec
-2- Nastavení doby doběhu po vypnutí v rozsahu 0-10sec, krok 1sec
-3- Nastavení dolního limitu nastavení rychlosti v rozsahu 0-80%, krok 0,4%
-4- Nastavení horního limitu nastavení rychlosti v rozsahu 0-100%, krok 1%
-5- Nastavení kroku změny rychlosti otáček, dostupné kroky jsou 1-2-5-10-15-20 a 25%
