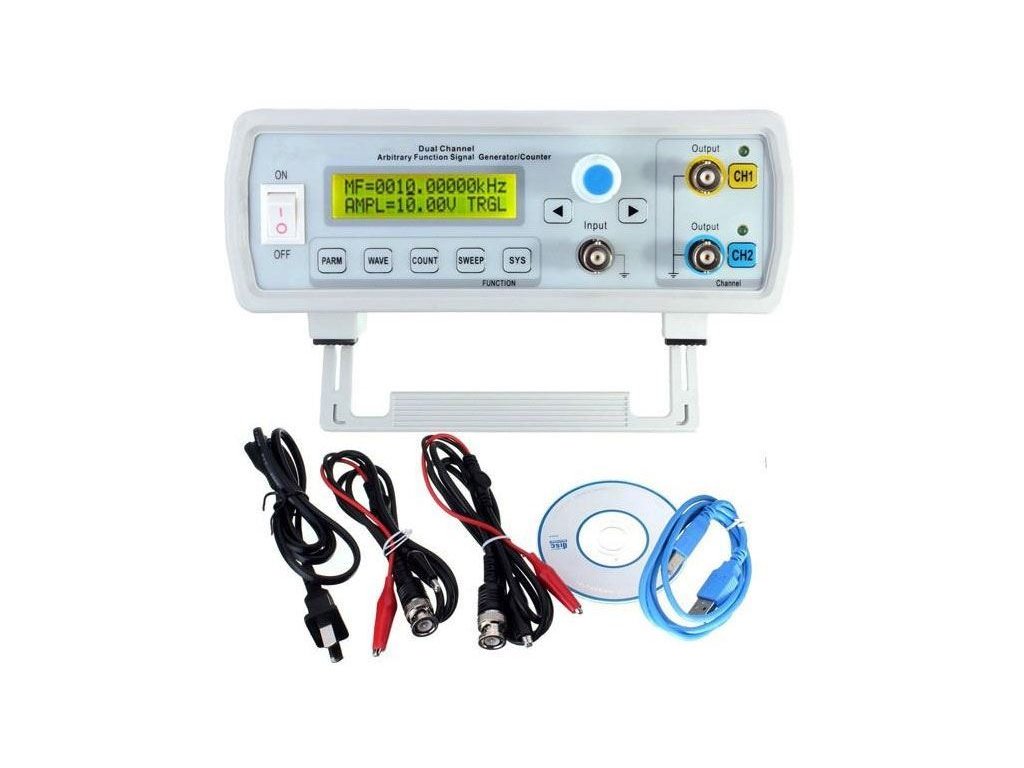

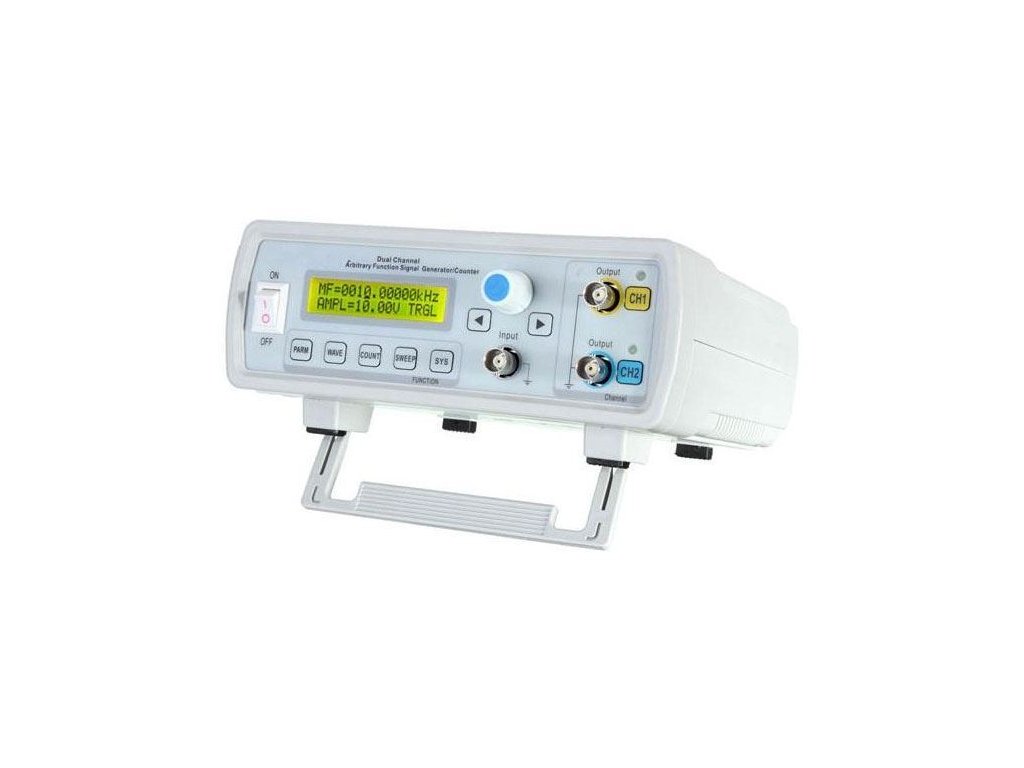

Generátor funkcí/signálu Feeltech FY3200S 0-25MHz

Podrobný popis

FY3200S - 24MHz dvoukanálový generátor signálu libovolné vlnové formy DDS.

Specifikace:
Výstupní kanál: CH1 a CH2 kanálové signály vysokorychlostního výstupu.
Výstupní průběhy: sinusová vlna, čtvercová vlna (nastavitelný pracovní cyklus) a trojúhelníková vlna (včetně pilové vlny) a další
Výstupní amplituda: ? 20Vp-p (výstup signálu, bez zátěže)
Výstupní impedance: 51? ± 10% (výstup signálu)
Vyrovnání stejnosměrného proudu: ± 10V (bez zátěže)
Frekvenční rozsah sinusové vlny:0,01 Hz ~ 5 MHz (FY2205S)
0,01 Hz ~ 8 MHz (FY2208S)
0,01 Hz ~ 10 MHz (FY2210S)
0,01 Hz ~ 12 MHz (FY2212S)
Frekvenční rozsah čtvercové vlny: 0,01 Hz ~ 5 MHz (řada FY2200S)
Rozlišení: 0,01 Hz (10 mHz)
Frekvenční přesnost: ± 5 × 10-6
Frekvenční stabilita: ± 2 × 10-6 / 3 hodiny
Zkreslení sinusové vlny: ?0,8% (referenční frekvence je 1 kHz)
Linearita trojúhelníku: ? 98% (0,01 Hz ~ 10 kHz)
Čas vzestupu a pádu čtvercové vlny: ? 100ns
Rozsah čtvercové vlny: 1% ~ 99% (režim digitálního ovládání)
Napájecí napětí: 240V/50Hz
