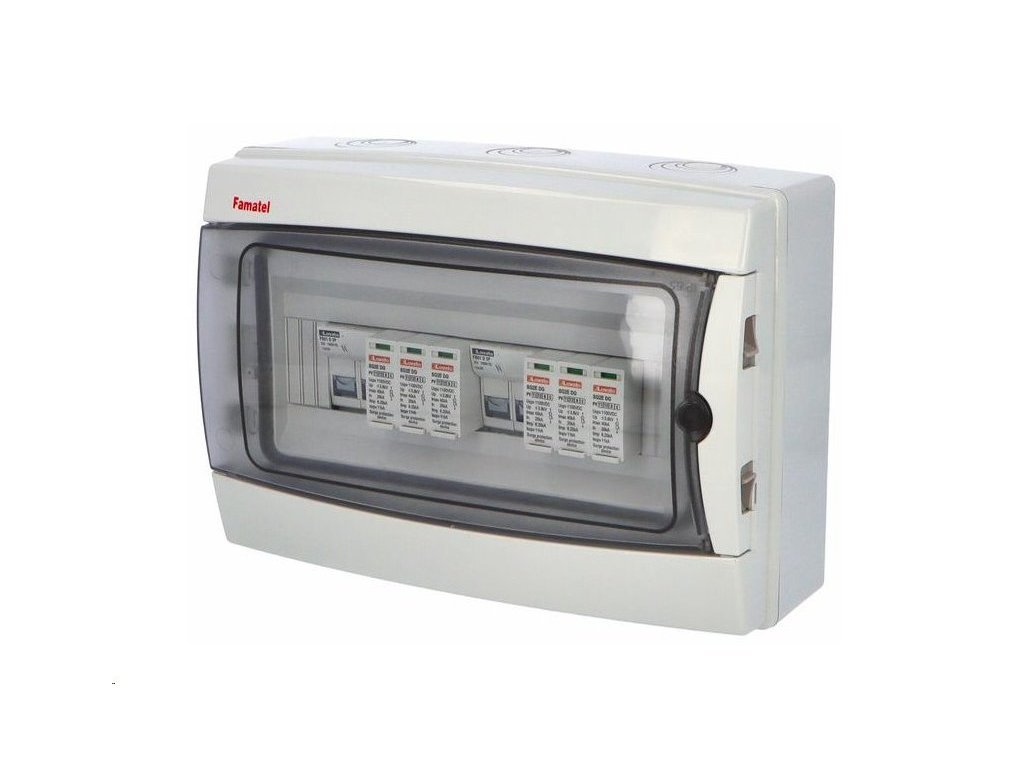

Rozvaděč FAMATEL fr012L T1+T2 (1000V DC / 32A) pro 2 stringy IP65 certifikovaný

Podrobný popis

Rozvaděč FAMATEL fr012L T1+T2 (1000V DC / 32A) pro 2 stringy IP65 certifikovaný

Fotovoltaická rozvodnice (rozváděč nízkého napětí) SolarBOX fr012L IP65 chránící DC vedení o max. napětí 1000V, pro dva stringy s IP 65 krytím.


Dodávan s průvodní dokumentací:

• štítkem rozváděče
• návodem pro obsluhu a montáž
• krycím listem (charakteristiky rozhraní)
• protokolem o kusové zkoušce
• ES prohlášením o shodě
• schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí


Osazení jistícími a ochrannými prvky:

• 2x pojistkový odpojovač 1000V DC, 2P 10x38, bez pojistek
• 2x svodič přepětí Lovato 1100V DC typ I+II


Použité pouzdro:

• SolarBOX Acqua 39121
• rozměry: 215 x 305 x 110 mm (celkem k dispozici 12mod. míst)
• ABS/polykarbonát (bezhalogenové), odolné UV záření
• IK08
• zkouška žhavou smyčkou 650°C
• bezhalogenová a UV odolná
• montáž na povrch
• barva: světle šedá
• rozsah teplot -25°C + 70°C
• aplikované normy: ČSN EN 61439-2 ed. 2
• balení: 1ks (fólie)
• hmotnost: 2.43 kg

• PE svorkovnice součástí (2x16 mm2 + 12x10 mm2)
• N svorkovnice součástí (2x16 mm2 + 12x10 mm2)
• hladké boky (stěny) - pro vyvrtání otvoru a osazení vývodkou (vrchní a spodní strana má stěny s předlisovanými vstupy pro vyvrtání vstupního otvoru a následného osazení příslušnou vývodkou)

Pro montáž na hořlavé podklady je nutné použít nehořlavou podložku.
