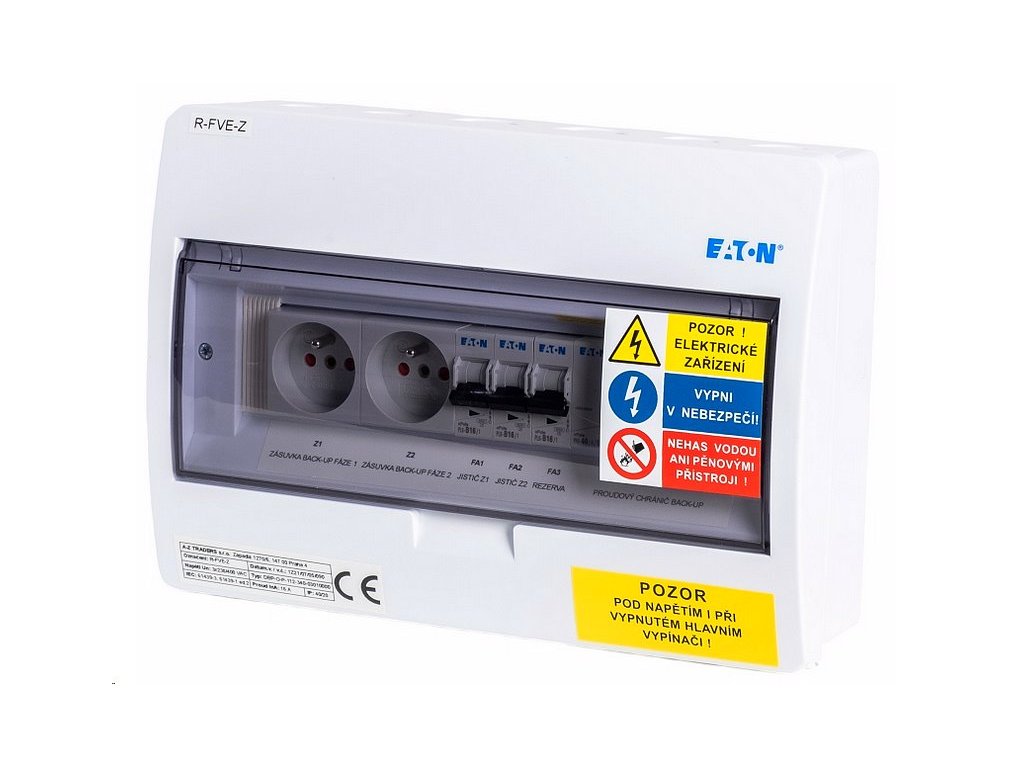

Rozvaděč R-FVE-Z3 (AC IP40/20) certifikovaný
Kód: R-FVE-Z3Podrobný popis
Rozvaděč R-FVE-Z3 (AC IP40/20) certifikovaný
Kompletní certifikovaný AC rozváděč včetně protokolu o zkoušce určený pro montáž na zeď, IP40/20 sloužící jako výstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídač GoodWe 4 až 10K-ET).
Tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozváděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče.
Jeho výhodou je malý rozměr, možnost »skládat« se s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s nedostatkem volného místa.
V rozváděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.
Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.
Soupis komponent
| Výrobce | Produkt | Popis | Počet kusů | |
|---|---|---|---|---|
| EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 | |
| EATON | PL6-B16/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A | 1 | |
| EATON | PF6-40/4/003-A | Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A | 1 | |
| EATON | Z-SD230-BS | Zásuvka na DIN lištu s clonkami a kolíkem | 2 |
Upozornění:
Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
