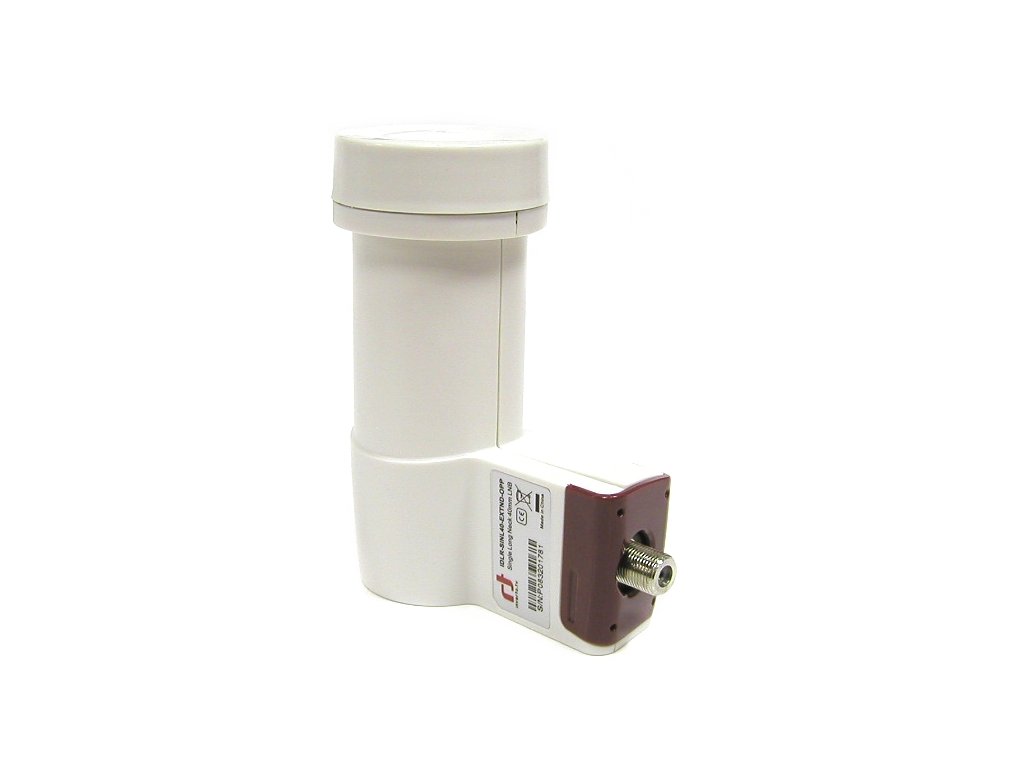

Inverto RED Extended Singl LNB 0,3 dB

Podrobný popis

Inverto RED Extended Singl LNB 0,3 dB - vysoce výkonný LNB pro kvalitní satelitní příjem

Inverto RED Extended Singl LNB 0,3 dB je navržen pro náročné uživatele, kteří požadují spolehlivý a stabilní příjem satelitního signálu. Tento univerzální singl konvertor umožňuje příjem jak analogového, tak digitálního vysílání, a to s minimálním šumem, který činí pouhých 0,3 dB. Výborně se hodí pro příjem z jedné družice a distribuci signálu do jednoho tuneru (Set-top boxu). Díky své nízké spotřebě energie a optimalizovaným parametrům je tento LNB ideálním řešením pro celé evropské trhy.


Vlastnosti LNB:


• Dlouhý krk 40 mm: Tento LNB je vybaven prodlouženým krkem, který je ideální pro multifeed instalace, kde je potřeba přijímat signál z více družic současně.

• Nízký fázový šum (Low Phase Noise): Díky nízkému fázovému šumu je LNB kompatibilní se standardem DVB-S2, což znamená podporu pro HDTV a UHD vysílání s vysokou kvalitou obrazu.

• Nízký fázový šum: Tento LNB zajišťuje čistý a stabilní signál, což je klíčové pro spolehlivý příjem satelitního vysílání, a to i v náročnějších podmínkách.

• Malá spotřeba energie: LNB má velmi nízkou spotřebu energie, maximálně 120 mA, což přispívá k jeho efektivitě a dlouhodobé spolehlivosti.

• Vysokofrekvenční stabilita: LNB poskytuje vysokou stabilitu signálu, což je nezbytné pro kvalitní a plynulý příjem satelitního vysílání bez výpadků.


Perfektní řešení pro multifeed systémy


Jednou z hlavních předností tohoto LNB je jeho prodloužený krk o délce 40 mm, což výrazně usnadňuje instalaci více LNB na jedné parabole. Tato konstrukce umožňuje snadnou montáž multifeed držáků, které vám umožní přijímat signál z více družic zároveň, což zvyšuje flexibilitu a rozšiřuje možnosti příjmu satelitního vysílání.


Vysoká stabilita a kvalita signálu


Tento LNB je vybaven moderními technologiemi, které zajišťují nízký fázový šum a vysokou frekvenční stabilitu, což zaručuje spolehlivý příjem i v náročnějších podmínkách. Díky kompatibilitě se standardem DVB-S2 je připraven i pro příjem signálů s vysokým rozlišením (HDTV, UHD), takže budete mít vždy ostrý a jasný obraz.


Nízká spotřeba a spolehlivý provoz


Inverto RED Extended LNB se vyznačuje nízkou spotřebou energie (max. 120 mA), což je ideální pro dlouhodobé používání bez výrazného zatížení systému. Tento model je navržen tak, aby pracoval v širokém teplotním rozsahu od -30 °C do +60 °C, což z něj činí spolehlivého partnera i v extrémnějších klimatických podmínkách.


Technická specifikace:


• Frekvenční rozsah (příjem v nízkém pásmu): 10,7 GHz ~ 11,7 GHz – rozsah frekvencí přijímaných v nižším pásmu.
• Frekvenční rozsah (výstup v nízkém pásmu): 950 MHz ~ 1950 MHz – rozsah výstupních frekvencí v nižším pásmu.
• Frekvence lokálního oscilátoru (nízké pásmo): 9,75 GHz – frekvence oscilátoru pro nízké pásmo.
• Frekvenční rozsah (příjem ve vysokém pásmu): 11,7 GHz ~ 12,75 GHz – rozsah frekvencí přijímaných ve vyšším pásmu.
• Frekvenční rozsah (výstup ve vysokém pásmu): 1100 MHz ~ 2150 MHz – rozsah výstupních frekvencí ve vysokém pásmu.
• Frekvence lokálního oscilátoru (vysoké pásmo): 10,6 GHz – frekvence oscilátoru pro vysoké pásmo.
• Šumové číslo: 0,3 dB typické (max. 0,7 dB) – velmi nízké šumové číslo pro čistý příjem signálu.
• Teplotní odchylka LO: ± 3,0 MHz max. – maximální odchylka frekvence lokálního oscilátoru vlivem teplotních změn.
• Počáteční přesnost LO při 25 °C: ± 1,0 MHz max. – přesnost frekvence oscilátoru při normální teplotě.
• Fázový šum LO při 10 kHz: -80 dBc/Hz – nízký fázový šum pro lepší stabilitu signálu.
• Zesílení konverze: min. 55 dB – minimální úroveň zesílení signálu při konverzi.
• Kolísání zesílení (při šířce pásma 26 MHz): ± 0,75 dB – odchylka zesílení signálu v daném rozsahu šířky pásma.
• Kolísání zesílení (v celém pásmu): ± 4 dB max. – maximální odchylka zesílení v celém frekvenčním pásmu.
• Potlačení obrazu: min. 40 dB – úroveň potlačení nežádoucích signálů mimo pásmo.
• Bod komprese 1 dB (na výstupu): min. 1 dBm – výstupní úroveň před degradací signálu.
• Přeslech: min. 22 dB – úroveň potlačení přeslechů mezi signály.
• Řídicí signál Ca (V): 11,0 V ~ 14,0 V – řízení polarizace pro vertikální signály.
• Řídicí signál Cb (H): 16,0 V ~ 20,0 V – řízení polarizace pro horizontální signály.
• Řídicí signál Cc (přepínání pásma): 22 kHz ± 4 kHz – přepínání pásma pomocí 22 kHz signálu.
• Výstupní VSWR: 2,5 : 1 – poměr stojatých vln pro optimální přenos signálu.
• Úroveň rušení v pásmu: max. -60 dBm – maximální povolená úroveň rušení v pásmu.
• Spotřeba proudu: max. 120 mA (11 VDC ~ 20 VDC) – nízká spotřeba energie.
• Provozní teplota: -30 °C ~ +60 °C – zařízení je schopné pracovat v širokém teplotním rozsahu.
• Výstupní impedance: 75 ohm – standardní impedance pro přenos signálu.
• Konektor: F-Type (samice) – typ konektoru pro připojení k zařízení.
• Hmotnost: 132 g – lehký a snadno instalovatelný LNB.


Tento Inverto RED Extended Singl LNB je ideální volbou pro každého, kdo hledá spolehlivé, vysoce výkonné a energeticky úsporné řešení pro příjem satelitního vysílání, ať už pro domácí použití, nebo složitější multifeed instalace.
